Как снять торпедо (панель приборов) Lada Vesta NG

Каркас панели приборов (торпедо) – это базовая деталь панели приборов, несущая на себе эргономические и декоративные функции, на которую монтируются органы управления и контроля систем автомобиля, элементы комфорта. Как самостоятельно снять торпедо с новой Весты рассказывается в технологической инструкции завода.

Каркас панели приборов устанавливается на поперечину панели приборов и крепится к ней винтами.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Снять облицовки стоек ветрового окна взявшись за верхний край облицовки и потянув с усилием, преодолевающим усилия держателей.

Снять рулевое колесо (инструкция).

Снять кожух рулевого вала верхний взявшись за кожух и потянув его вверх с усилием, преодолевающим усилия фиксаторов, отсоединить заднюю часть кожуха от панели приборов.

Отвернуть винты 2, рисунок 10-1, крепления нижнего 2 кожуха вала рулевого управления, снять кожух (головка сменная Torx T20, вороток, удлинитель).

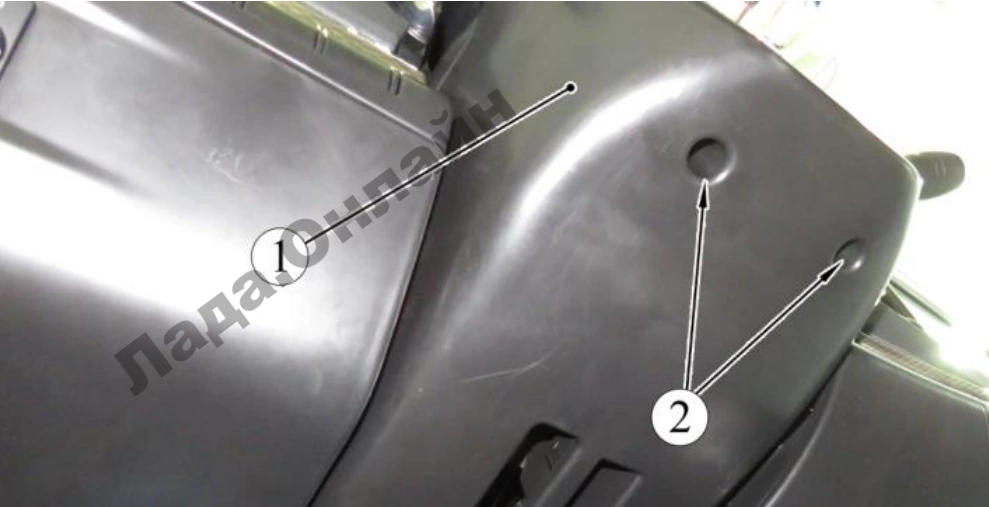

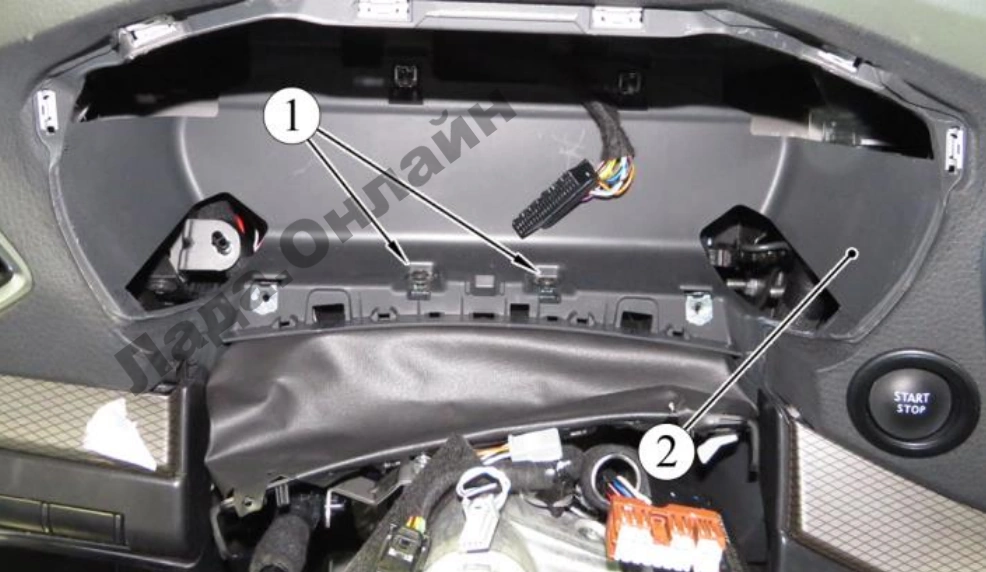

Рисунок 10-1 – Крепление кожуха вала  рулевого управления: 1 – кожух вала рулевого управления  нижний; 2 – винт крепления кожухов

Ослабить винт 2, рисунок 10-2, крепления подрулевых 1 переключателей, отсоединить колодки жгута проводов панели приборов от переключателей, снять подрулевые переключатели с вала рулевого управления (головка сменная Torx T20, вороток).

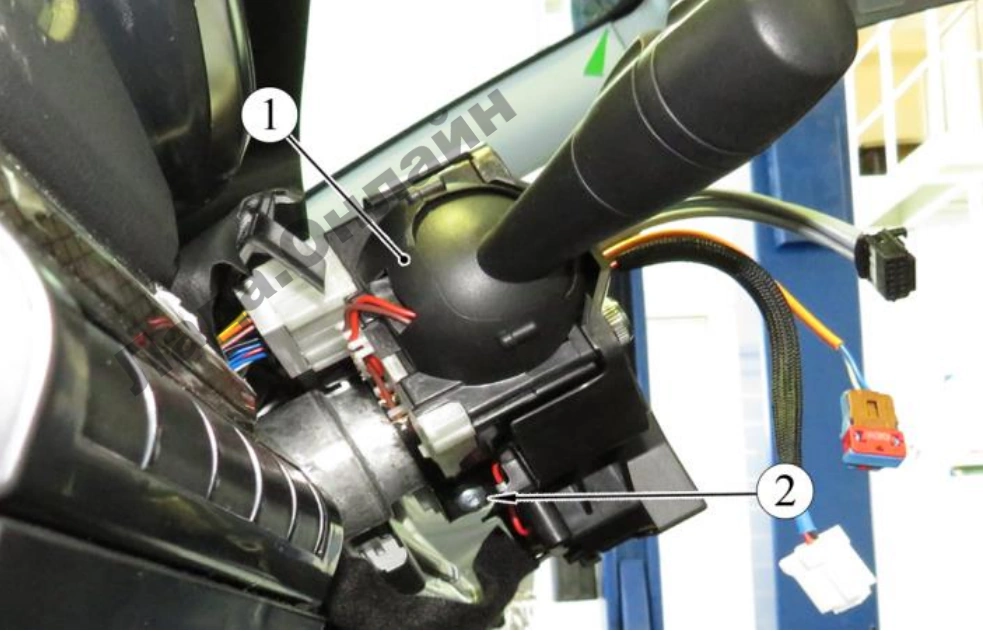

Рисунок 10-2 – Крепление подрулевых переключателей: 1 – блок подрулевых переключателей; 2 – винт крепления блока подрулевых переключателей

Снять облицовку туннеля пола переднюю (инструкция).

Снять комбинацию приборов (инструкция).

Отвернуть винты 1, рисунок 10-5, крепления панели 1 приборов к поперечине панели приборов (головка сменная Torx T20, удлинитель, вороток).

Рисунок 10-5 – Крепление панели приборов: 1 – винт; 2 – панель приборов

В стык между боковой облицовкой 2, рисунок 10-6, панели 1 приборов и крышкой 3 монтажного блока вставить приспособление и отжимным движением снять облицовку (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Преодолевая сопротивление держателей, снять крышку монтажного блока, отсоединив колодку жгута проводов панели приборов от регулятора 4 корректора света фар, расположенного на крышке.

Преодолевая сопротивление держателей, снять корпус 5 выключателей, отсоединив колодки жгута проводов панели приборов от выключателей (при наличии). Подробней тут.

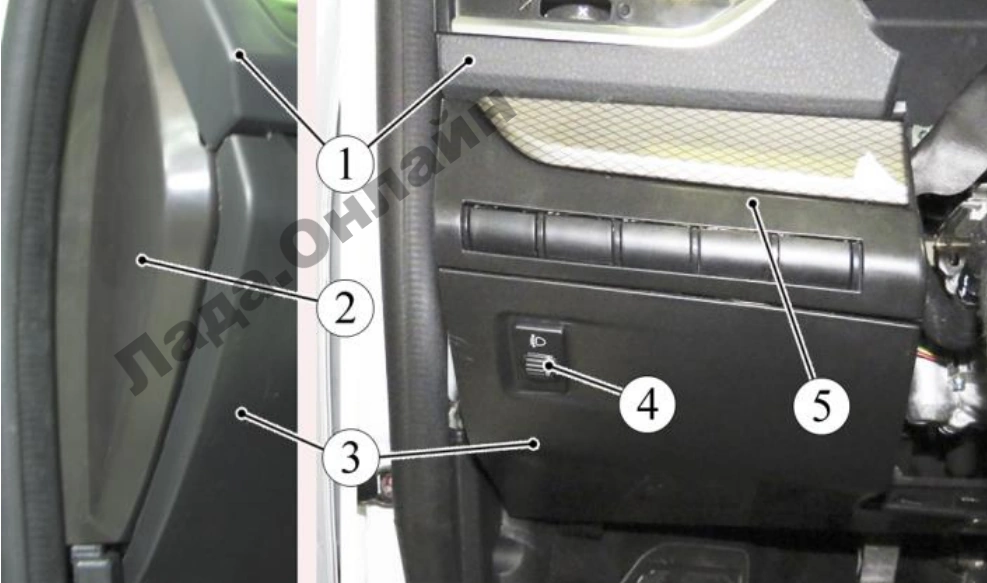

Рисунок 10-6 – Облицовки, крышки панели приборов: 1 – панель приборов; 2 – облицовка боковая левая панели приборов;
3 – крышка монтажного блока; 4 – регулятор корректора света фар; 5 – корпус выключателей

Отвернуть винты 2, рисунок 10-7, крепления левой части панели 1 приборов к поперечине панели приборов (головка сменная Torx T20, удлинитель, вороток).

Отвернуть винты 3 крепления колодки диагностики к панели приборов (головка сменная Torx T20, удлинитель, вороток).

Отвернуть винт 4 крепления монтажного блока к панели приборов (головка сменная Torx T20, удлинитель, вороток).

Рисунок 10-7 – Крепление левой части панели приборов: 1 – панель приборов; 2 – винт крепления панели приборов; 3 – винт крепления колодки диагностики; 4 – винт крепления монтажного блока

Снять мультимедийную систему (инструкция).

Отвернуть винты 2, рисунок 10-13, крепления установочной коробки 3 проигрывателя мультимедийной системы, извлечь коробку из панели 1 приборов (головка сменная Torx T20, вороток).

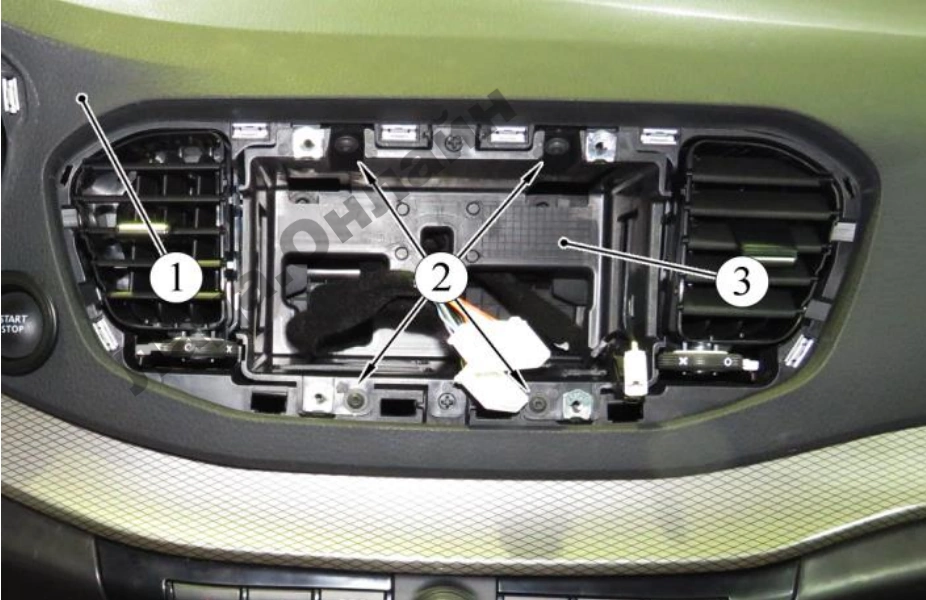

Рисунок 10-13 – Крепление коробки  проигрывателя мультимедийной системы: 1 – панель приборов; 2 – винт крепления установочной коробки проигрывателя мультимедийной системы; 3 – установочная коробка проигрывателя мультимедийной системы

Отвернуть винты 2, рисунок 10-14, крепления средней части панели 1 приборов (головка сменная Torx T20, вороток).

Рисунок 10-14 – Крепление средней  части панели приборов: 1 – панель приборов; 2 – винт крепления панели приборов

В стык между декоративной накладкой 4, рисунок 10-15, и панелью 1 приборов вставить приспособление и отжимными движениями снять накладку (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Преодолевая сопротивление держателей, снять облицовку 3 панели приборов нижнюю.

Извлечь из гнезда панели приборов кнопку 2 запуска двигателя, отсоединить колодку жгута проводов.

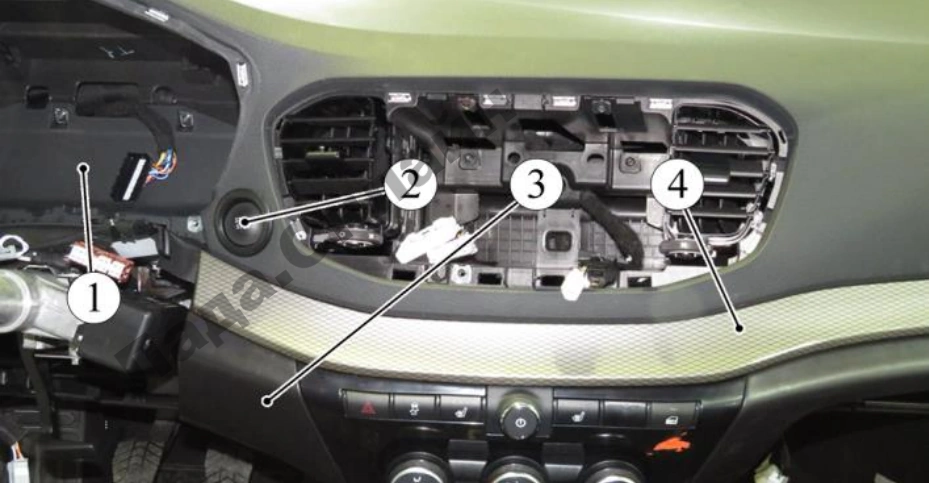

Рисунок 10-15 – Накладка, облицовка панели приборов: 1 – панель приборов; 2 – кнопка запуска двигателя; 3 – облицовка панели приборов нижняя; 4 – накладка декоративная панели приборов

В стык между боковой облицовкой 2, рисунок 10-16, панели 1 приборов и панелью приборов вставить приспособление и отжимным движением снять облицовку, отсоединив колодку 3 жгута проводов от выключателя 4 подушки безопасности, расположенного на облицовке (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

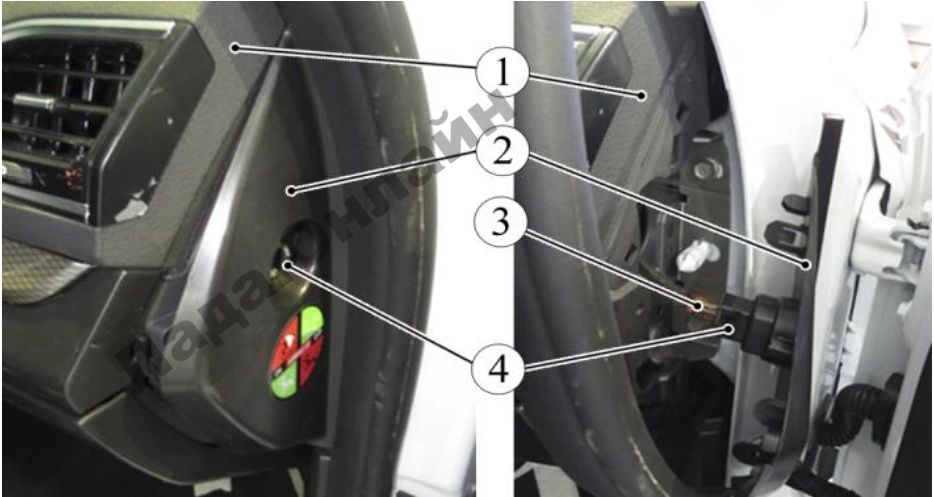

Рисунок 10-16 – Облицовка боковая  панели приборов: 1 – панель приборов; 2 – облицовка боковая правая панели приборов; 3 – колодка жгута проводов панели  приборов; 4 – выключатель подушки безопасности пассажира

Снять бардачок (инструкция).

Снять накладку 2, рисунок 10-18, панели 1 приборов, приложив усилие, преодолевающее усилия держателей и направленное в сторону от панели приборов, отсоединить от выключателей колодки жгута проводов панели приборов.

Рисунок 10-18 – Накладка консоли панели приборов: 1 – панель приборов; 2 – накладка консоли панели приборов

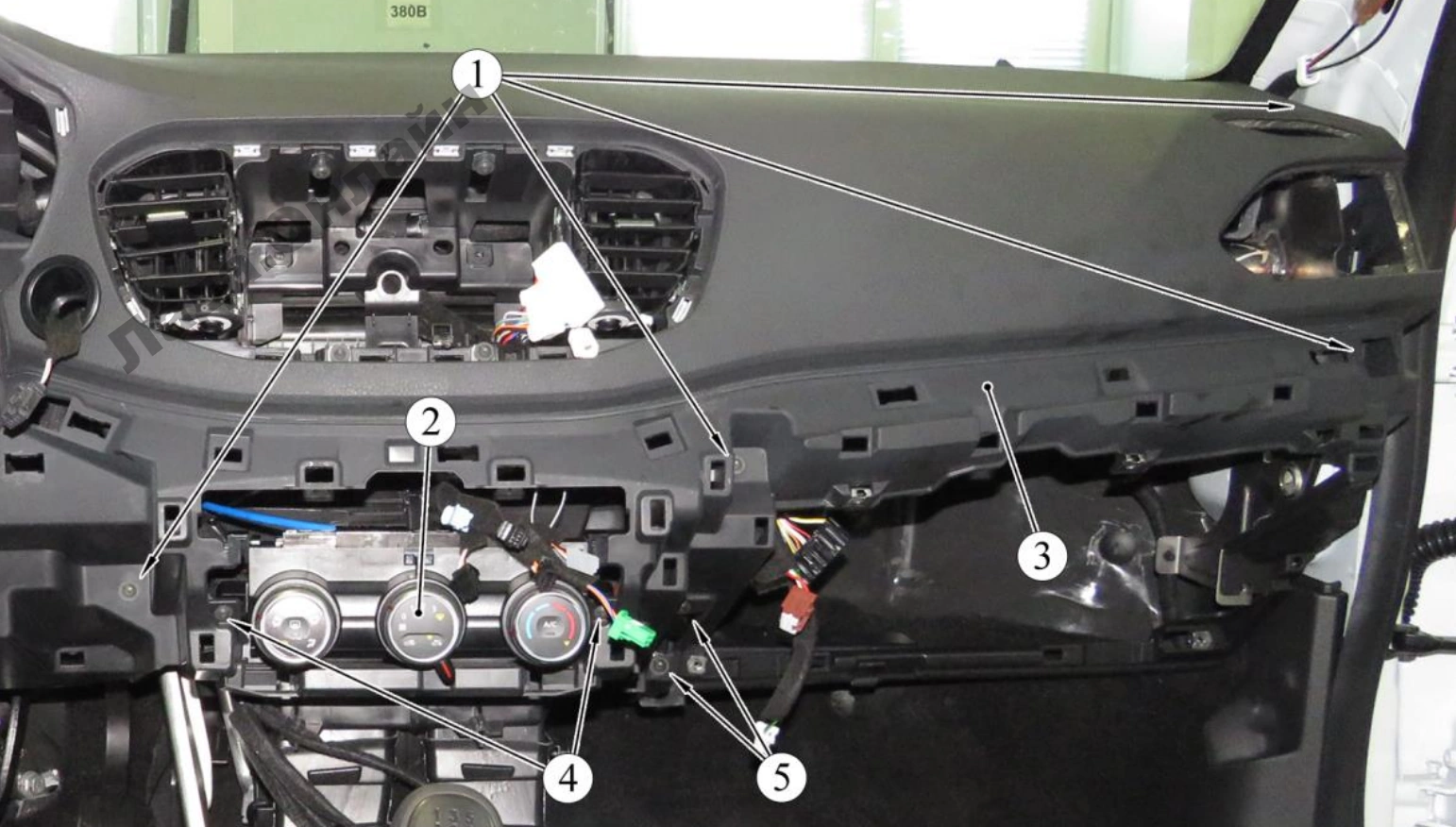

Рисунок 10-19 – Крепление панели приборов: 1 – винт крепления панели приборов; 2 – блок рукояток управления климатической установкой; 3 – панель приборов; 4 – винт крепления блока рукояток управления КУ; 5 – винт крепления воздуховода обдува ног пассажира

Отвернуть винты 4, рисунок 10-19, крепления блока 2 рукояток управления КУ к панели 3 приборов, снять блок с держателей на панели приборов (головка сменная Torx T20, вороток).

Отвернуть винты 5 крепления воздуховода обдува ног пассажира к панели приборов (головка сменная Torx T20, вороток).

Отвернуть винты 1 крепления панели приборов к поперечине панели приборов (головка сменная Torx T20, вороток).

Снять электронный блок 1, рисунок 10-20, беcключевого доступа сдвинув его вверх по направляющей поперечины 4 панели приборов.

Отсоединить колодку 3 жгута проводов панели приборов от подушки 2 безопасности пассажира (отвертка плоская).

Отвернуть болты 5 крепления подушки безопасности к поперечине панели приборов (головка сменная 10, вороток).

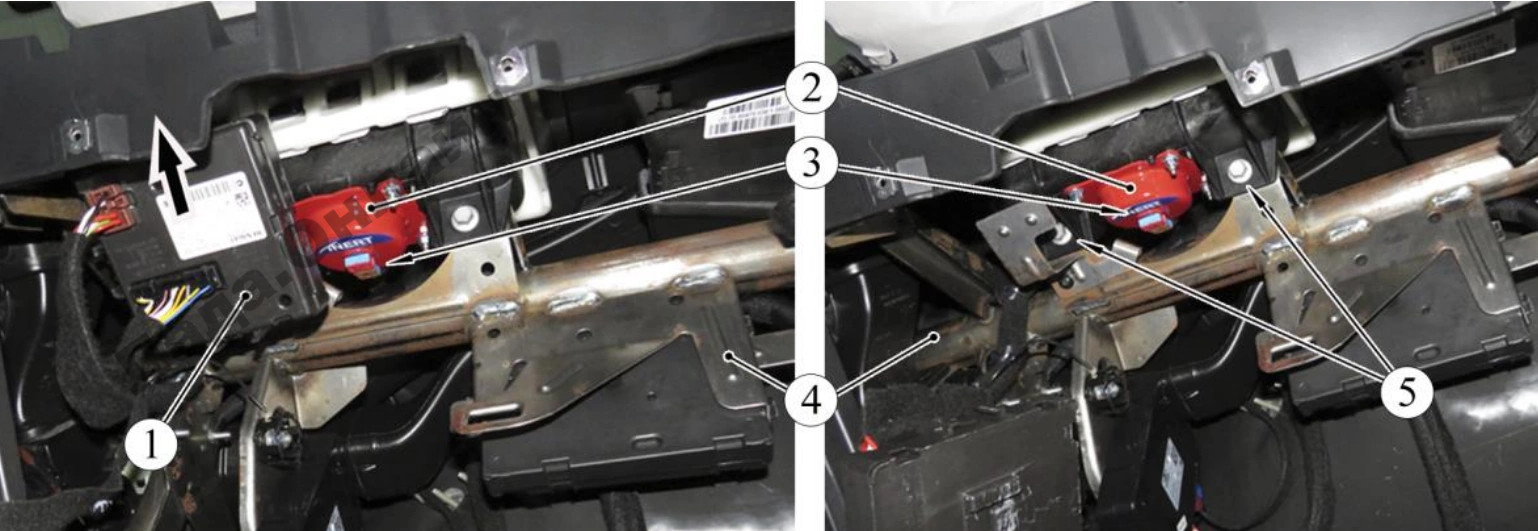

Рисунок 10-20 – Крепление подушки безопасности: 1 – электронный блок беcключевого доступа; 2 – подушка безопасности пассажира; 3 – колодка жгута проводов подушки безопасности; 4 – поперечина панели приборов; 5 – болт
крепления подушки безопасности

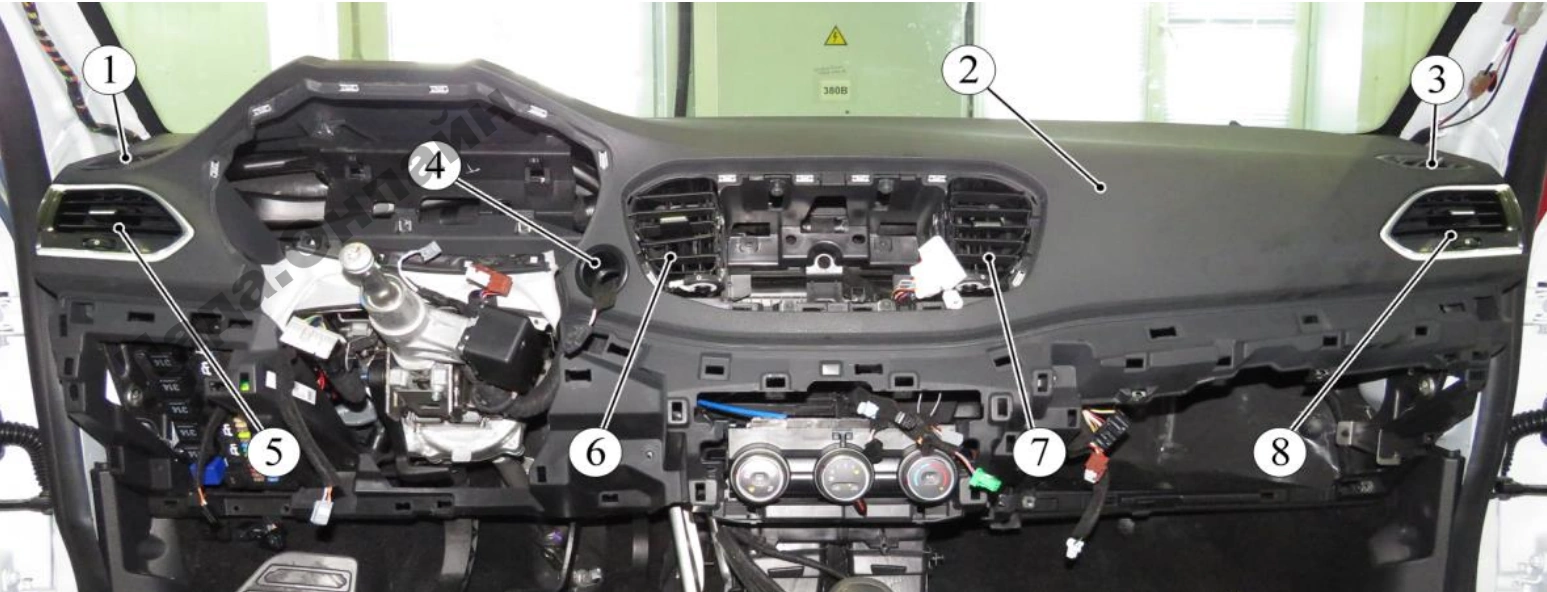

Рисунок 10-21 – Панель приборов: 1 – решетка бокового воздуховода левая; 2 – панель приборов; 3 – решетка бокового воздуховода правая; 4 – гнездо кнопки запуска двигателя; 5 – дефлектор боковой левый; 6 – дефлектор центральный левый; 7 – дефлектор центральный правый; 8 – дефлектор боковой правый

Снять панель 2, рисунок 10-21, приборов с поперечины, отсоединить провод антенны GPS- приемника, извлечь панель из салона автомобиля.

Извлечь из проемов в панели приборов решетку обдува ветрового стекла, решетку бокового воздуховода левую 1 и правую 3, боковые дефлекторы левый 5 и правый 8, гнездо 4 кнопки запуска двигателя (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Снять центральный дефлектор левый 6 и правый 7 (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Отвернуть винты 1, рисунок 10-22, крепления правого верхнего воздуховода 2, снять воздуховод (головка сменная Torx T20, вороток).

Отвернуть винты 4, крепления левого верхнего воздуховода 8, снять воздуховод (головка сменная Torx T20, вороток).

Отвернуть винты 3 крепления центрального 6 воздуховода, снять воздуховод (головка сменная Torx T20, вороток).

Отвернуть винт крепления антенны 7, снять антенну (головка сменная Torx T20, вороток).

Извлечь клипсу 9 крепления воздуховода 10 к панели приборов (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Извлечь подушку 5 безопасности пассажира из держателя 11.

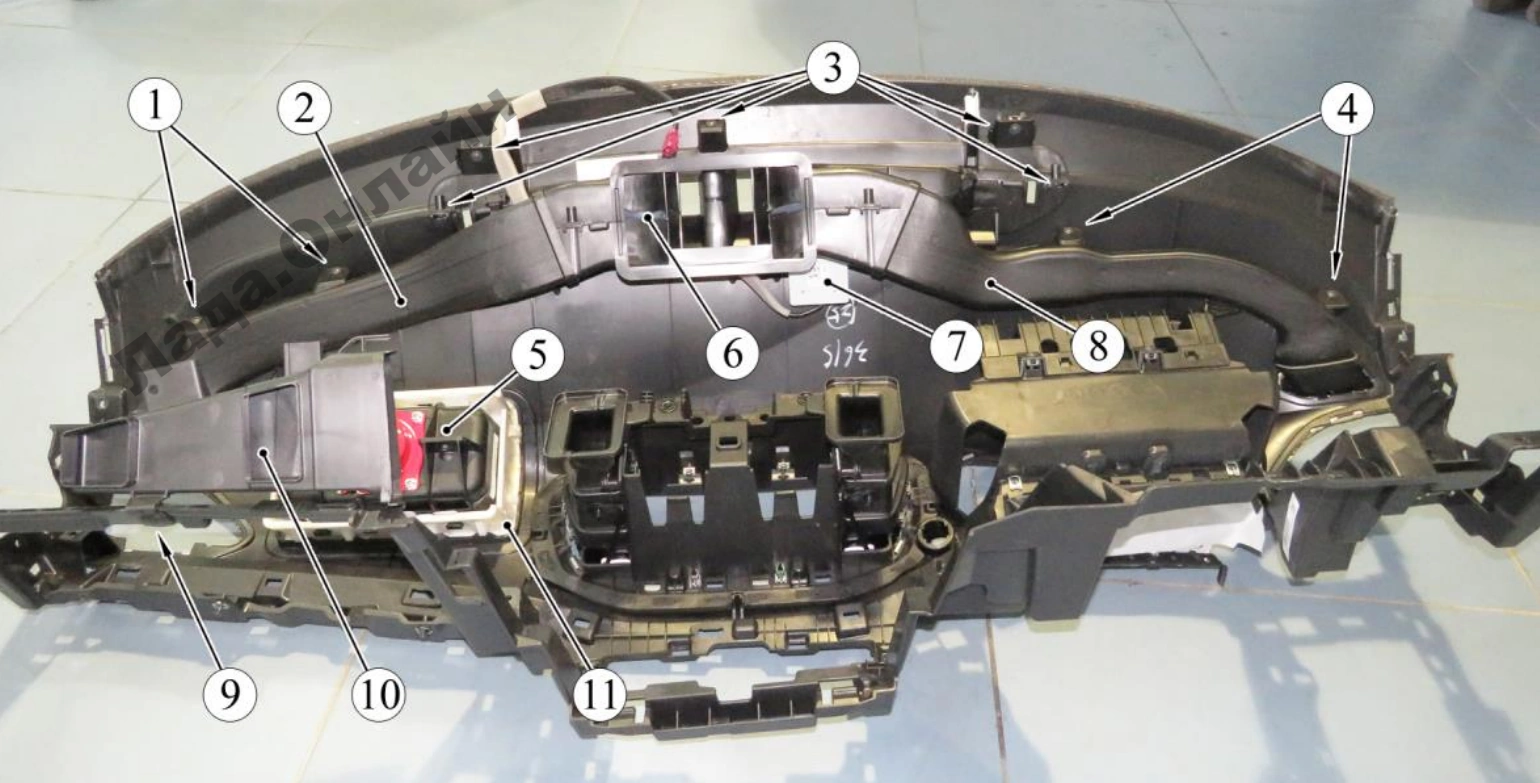

Рисунок 10-22 – Каркас панели приборов: 1, 3, 4 – винт крепления воздуховода; 2 – воздуховод верхний правый; 5 – подушка безопасности пассажира; 6 – воздуховод центральный; 7 – антенна GPS-приемника; 8 – воздуховод верхний левый; 9 – клипса крепления воздуховода; 10 – воздуховод обдува ног пассажира; 11 – держатель подушки безопасности пассажира

Сборку и установку каркаса панели приборов выполнять в обратном порядке.
