    Как снять штатный Cross-обвес с Lada XRAY Cross

     19 ноября 2019  Лада.Онлайн    9 819    0

    Как снять Cross-обвес с Lada XRAY Cross

    Одной из отличительных особенностей Lada XRAY Cross являются пластиковые накладные элементы кузова. В ходе эксплуатации может потребоваться их демонтировать. Процесс снятия и установки Cross-обвеса своими руками описывается в технологической инструкции ТИ 3100.25100.20610.

    Обтекатель порога

    Обтекатель порога крепится к кузову автомобиля при помощи пластмассовых клипс, двухсторонней липкой ленты и винтами самонарезающими в нижней части задней колесной арки.

    Обтекатель порога Lada XRAY Cross

    Отвернуть два винта 1, рисунок 5-1, самонарезающих крепления задней части обтекателя 2 порога к кронштейну накладки задней арки (головка сменная Torx Т20, вороток).

    Отсоединить верхний край задней части обтекателя (зона крепления на двустороннюю липкую ленту) от кузова.

    Извлечь из отверстий в обтекателе порога клипсы 3 крепления порога к кронштейну, снять обтекатель (отвертка плоская).

    Установку обтекателя производить в обратной последовательности, предварительно сняв защитный лайнер с липкой ленты.

    При повторной установке снятого обтекателя, наклеить новую липкую ленту шириной  6 мм и длиной для участка: А – 35 мм; для участка Б – 110 мм, рисунок 5-2. Установить пластмассовый пистон на обтекатель, обтекатель установить на кузов (лента липкая двусторонняя типа 3М).

    Обтекатель порога Lada XRAY Cross

    Кронштейн обтекателя порога

    Кронштейн обтекателя порога крепится к кузову автомобиля при помощи заклепок, пластмассовых клипс и пистонов.

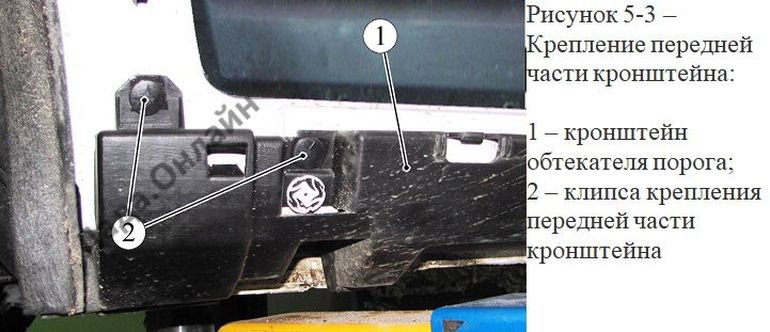

    Извлечь из отверстий кронштейна 1, рисунок 5-3, пластмассовые клипсы 2 (отвертка плоская).

    Кронштейн обтекателя порога Lada XRAY Cross

    Высверлить заклепки 4, рисунок 5-4, крепления кронштейна 1 к кузову (дрель, сверло  Ø 4,8 мм).

    Преодолевая сопротивление пластмассовых пистонов 2  и 3 снять кронштейн с кузова (отвертка плоская).

    Кронштейн обтекателя порога Lada XRAY Cross

    Установку кронштейна обтекателя производить в обратной последовательности.

    Накладка арки переднего колеса

    Накладка арки переднего колеса крепится к кузову автомобиля при помощи пластмассовых пистонов, липкой двусторонней ленты по верхнему краю накладки, винтами самонарезающими и пластмассовой клипсой к кронштейну обтекателя порога.

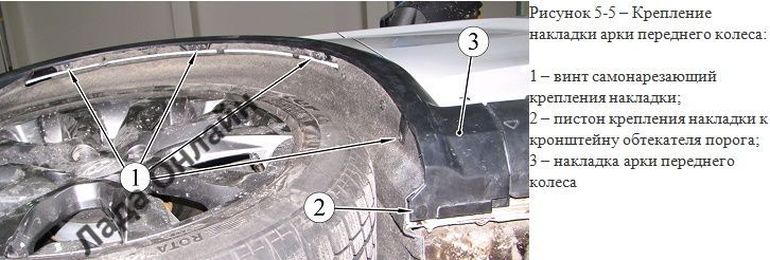

    Отвернуть винты 1, рисунок 5-5, крепления накладки 3 арки переднего колеса (головка сменная Torx Т20, вороток).

    Извлечь из отверстия в накладке и кронштейне обтекателя клипсу 2 (отвертка плоская).

    Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от кузова. Преодолевая сопротивление держателей (пистонов), отсоединить накладку от кузова.

    Накладка арки переднего колеса Lada XRAY Cross

    Установку накладки производить в обратной последовательности, предварительно установив пластмассовые пистоны и сняв защитный лайнер с липкой ленты.

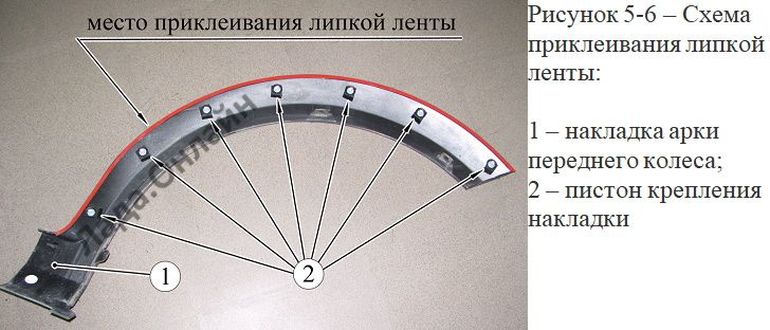

    При повторной установке снятой накладки, наклеить новую липкую ленту шириной      6 мм и длиной – 1110 мм по наружной кромке накладки, рисунок 5-6. Установить пластмассовые пистоны на накладку, накладку установить на кузов (лента липкая двусторонняя типа 3М).

    Накладка арки переднего колеса Lada XRAY Cross

    ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.

    Кронштейн накладки арки переднего колеса

    Кронштейн накладки крепится к переднему крылу автомобиля при помощи заклепок и пластмассовых клипс.

    Высверлить заклепки 2, рисунок 5-7, крепления кронштейна 1 к переднему крылу (дрель, сверло Ø 4,8 мм).

    Извлечь из отверстий в кронштейне и переднем крыле пластмассовые клипсы 3, снять кронштейн (отвертка плоская).

    Кронштейн накладки арки переднего колеса Lada XRAY Cross

    Установку кронштейна накладки производить в обратной последовательности.

    Накладка арки заднего колеса

    Накладка арки заднего колеса, крепится к кузову автомобиля при помощи двусторонней липкой ленты по верхнему краю, пластмассовых пистонов и винтами самонарезающими.

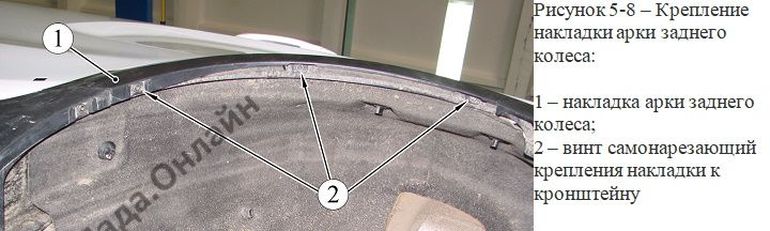

    Отвернуть винты 2, рисунок 5-8, крепления накладки 1 к кронштейну (головка сменная Torx Т20, вороток).

    Накладка арки заднего колеса Lada XRAY Cross

    Отсоединить верхний край накладки (зона крепления на двустороннюю липкую ленту) от кузова. Преодолевая сопротивление держателей (пистонов) отсоединить накладку от кузова.

    При повторной установке снятой накладки, наклеить новую липкую ленту шириной 6 мм и длиной для участка А – 800 мм, для участков Б, Г – 30 мм, для участков В, Д – 15 мм, рисунок 5-9, установить пистоны на накладку, накладку установить на кузов (лента липкая двусторонняя типа 3М).

    Накладка арки заднего колеса Lada XRAY Cross

    ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.

    Кронштейн накладки арки заднего колеса

    Кронштейн накладки крепится к заднему крылу автомобиля при помощи заклепок.

    Высверлить заклепки 2, рисунок 5-10, крепления кронштейна 1 к заднему крылу, снять кронштейн (дрель, сверло Ø 4,8 мм).

    Кронштейн накладки арки заднего колеса Lada XRAY Cross

    Установку кронштейна накладки производить в обратной последовательности.

    Накладка передней двери

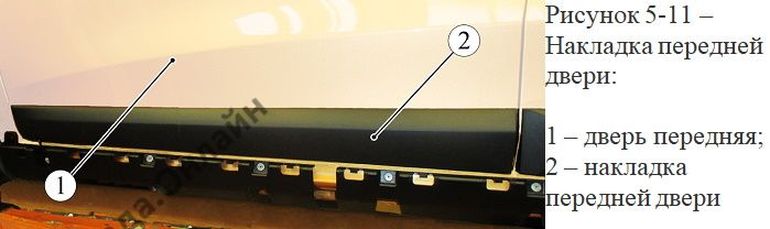

    Накладка 2, рисунок 5-11, передней двери крепятся к кузову автомобиля пластмассовыми пистонами, двусторонней липкой лентой и винтами самонарезающими.

    Накладка передней двери Lada XRAY Cross

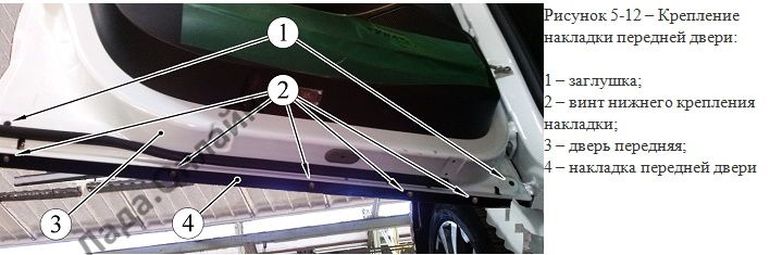

    Открыть переднюю дверь 3, рисунок 5-12, извлечь из отверстий в передней и задней части внутренней панели двери заглушки 1, через открывшиеся отверстия отвернуть винты самонарезающие переднего и заднего крепления накладки 4 (отвертка плоская, головка сменная Torx Т20, вороток).

    Отвернуть винты 2 самонарезающие нижнего крепления накладки к кронштейну (головка сменная Torx Т20, удлинитель, вороток).

    Накладка передней двери Lada XRAY Cross

    Отсоединить периметр накладки (зона крепления на двустороннюю липкую ленту) от двери. Преодолевая сопротивление держателей отсоединить накладку от панели двери.

    Перед установкой накладки на панель двери, установить пластмассовые пистоны в гнезда накладки и снять защитный лайнер с липкой ленты.

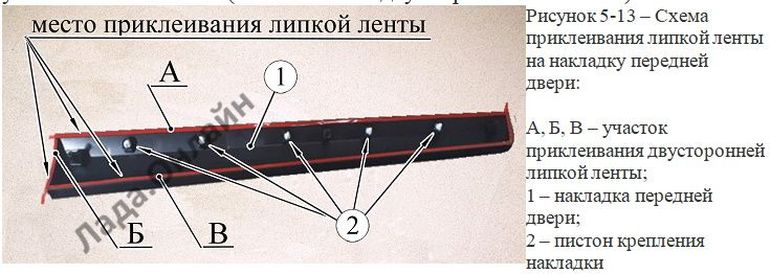

    При повторной установке снятой накладки, установить пистоны в гнезда накладки, наклеить новую липкую ленту, рисунок 5-13, шириной 6 мм и длиной для участка А – 977 мм, участка Б – 100 мм, участка В – 1028 мм (лента липкая двусторонняя типа 3М).

    Накладка передней двери Lada XRAY Cross

    ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.

    Кронштейн накладки передней двери

    Кронштейн накладки крепится к двери автомобиля при помощи заклепок.

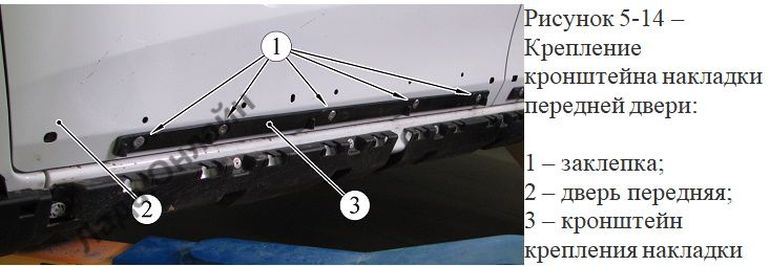

    Высверлить заклепки 1, рисунок 5-14, крепления кронштейна 3 к панели двери 2 (дрель, сверло Ø 4,8 мм).

    Установку кронштейна накладки производить в обратной последовательности.

    Кронштейн накладки передней двери Lada XRAY Cross

    Накладка задней двери

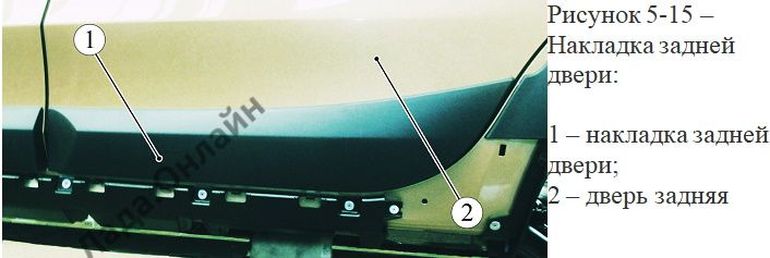

    Накладка 1, рисунок 5-15, задней двери крепится к кузову автомобиля пластмассовыми пистонами, двусторонней липкой лентой и винтами самонарезающими.

    Накладка задней двери Lada XRAY Cross

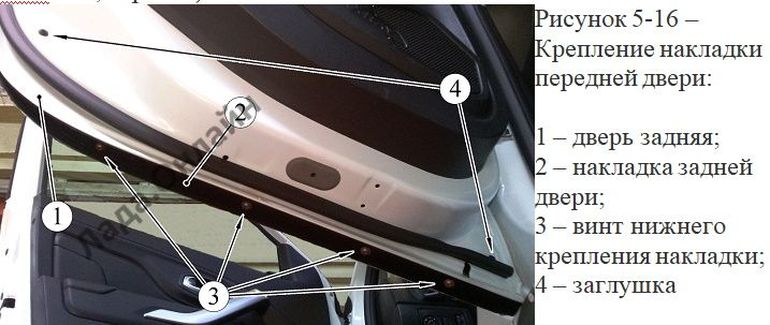

    Открыть заднюю дверь 1, рисунок 5-16, извлечь из отверстий в передней и задней части внутренней панели двери заглушки 4, через открывшиеся отверстия отвернуть винты самонарезающие переднего и заднего крепления накладки 2 (отвертка плоская, головка сменная Torx Т20, вороток).

    Накладка задней двери Lada XRAY Cross

    Отвернуть винты 3 самонарезающие нижнего крепления накладки к кронштейну (головка сменная Torx Т20, удлинитель, вороток).

    Отсоединить периметр накладки (зона крепления на двустороннюю липкую ленту) от двери. Преодолевая сопротивление держателей отсоединить накладку от панели двери.

    Перед установкой накладки на панель двери, установить пластмассовые пистоны в гнезда накладки и снять защитный лайнер с липкой ленты.

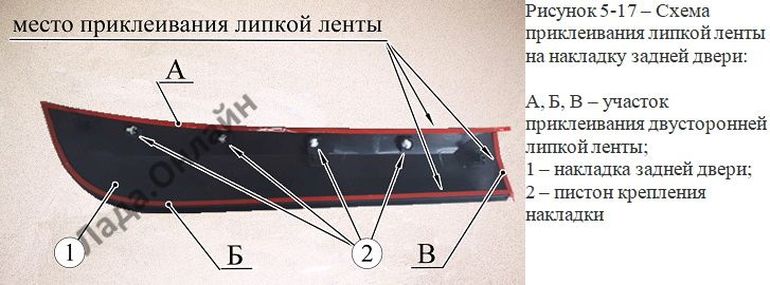

    При повторной установке снятой накладки, установить пистоны в гнезда накладки, наклеить новую липкую ленту, рисунок 5-17, шириной 6 мм и длиной для участка А – 705 мм, участка Б – 789 мм, участка В – 100 мм (лента липкая двусторонняя типа 3М).

    Накладка задней двери Lada XRAY Cross

    ПРИМЕЧАНИЕ: В запасные части накладки поставляются с наклеенной липкой лентой.

    Кронштейн накладки задней двери

    Кронштейн накладки крепится к двери автомобиля при помощи заклепок.

    Высверлить заклепки 1, рисунок 5-18, крепления кронштейна 2 к панели двери 3 (дрель, сверло Ø 4,8 мм).

    Установку кронштейна накладки производить в обратной последовательности.

    Кронштейн накладки задней двери Lada XRAY Cross

    Напомним, другие Технологические Инструкции по Lada XRAY можно найти тут.
