Чертежи переноса генератора наверх Lada 4x4 (ВАЗ 21213, 21214)
26 января 2016 Лада.Онлайн 127 619 2
Штатное место размещения генератора Lada 4x4 внизу, что назвать удачным решением нельзя. Во время прохождения внедорожья, на него без труда попадает вода и грязь, либо капает тосол, что существенно сокращает срок службы. Чтобы защитить важную деталь от влаги владельцы прибегают к доработке. Рассмотрим, как перенести генератор на Lada 4x4 вверх.
Схема кронштейна генератора для ВАЗ 21213 (карбюратор)
Автор чертежа изготовил кронштейн из куска металла 80х80 мм толщиной 4 мм. Верхняя планка регулировки генератора позаимствована от «Волги». Она обрезалась по месту и сверлилось новое крепежное отверстие 8.5 мм.
Шкив коленвала ВАЗ 2110, шкив помпы ГАЗ 3110, ремень 6РК1290. На шкиве помпы установлен штатный вентилятор охлаждения. Расположение генератора сверху слева. Нижняя точка крепления бензонасоса, спереди крепим на штатную шпильку и болт, сверху болт М8 ГБЦ. Нижний длинный болт крепления генератора с гравером и дополнительной контргайкой.
Другой чертеж кронштейна предусматривает ремень размерами 1375 мм. Потребуется доработать болгаркой плоскость на головке в районе болта М8, а также поменять шпильки и болты крепления передней крышки.
Особенности установки крошнтейна на видео:
Чертежи креплений для инжекторной Lada 4x4 с ГУР (ВАЗ 21214)
Автор конструкции предлагает перенести генератор на место ГУР, предварительно установив на его место вот такой кронштейн:
Ремень 1220 мм профиль "А" (ЗИЛ157), угол клина 40 градусов. Напорные рукава высокого давления имеют длину по центрам отверстий штуцеров 1450 мм. Обратный рукав - 1115 мм. D правом защитном кожухе придется вырезать отверстие для шлангов. Ремень длиной 710 мм, остальные размерности те же. На фото слева показан кронштейн гидронасоса, справа - ГУР на новом месте.

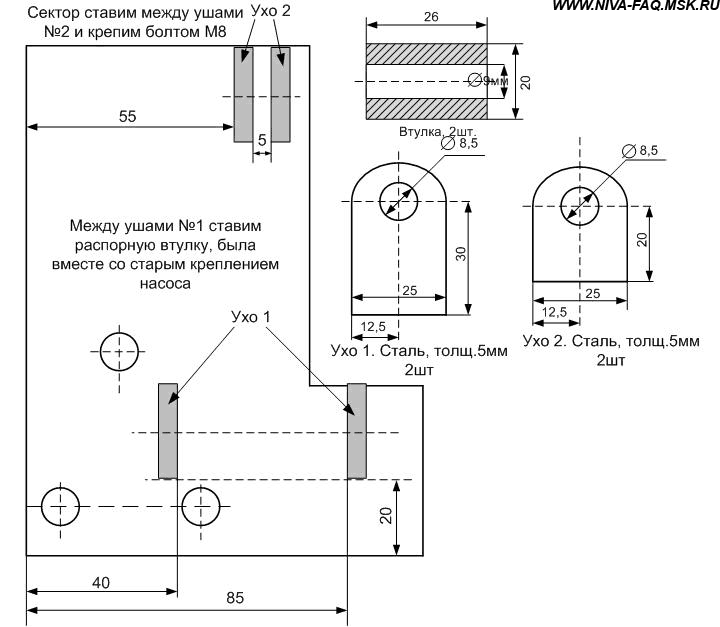

Чертеж его кронштейна:
Насос ГУР переворачиваем вверх ногами. Результат переноса генератора наверх:
В продаже есть уже готовые комплекты переноса генератора Lada 4x4 вверх, но цена за кусок железа может быть сильно завышена. Таким образом, изготавливая такой кронштейн самостоятельно, мы продлеваем срок службы генератора и экономим средства.
Где купить: в нашем интернет-магазине (ссылка на комплект, категория Коплекты для тюнинга и доработок Нивы).
А вам приходилось сталкиваться с такой доработкой? Каким образом вы решили подобную проблему? Напомним, в другой статье определяем, нужен ли Lada 4x4 более мощный генератор.
