    Как установить дополнительный плафон освещения в салоне Lada Granta, Kalina и Priora

    Lada Granta, Lada Kalina и Lada Priora - бюджетные автомобили, поэтому в них далеко не все опции комфорта. Например, в салоне этих моделей нет второго светильника для задних пассажиров. Однако установить потолочный плафон для заднего ряда можно своими руками. Расскажем про все особенности этой доработки.

    Потребуется

    Плафон освещения, например:

    • от Lada Priora Luxe (каталожный номер: 21700-3714010-01) вместе с рамкой крепления (21700-3714014-01);
    • от Соболя или ГАЗели (СА 453.0031);
    • светильник от иномарки (например, с таким номером: 3b0947291);
    • любой другой на ваш выбор.

    плафон Lada Priora Luxeплафон Соболя или ГАЗелиплафон от иномарки

    Также потребуется несколько метров проводов.

    Установка

    1. Выбираем место для крепления плафона освещения в задней части автомобиля. Находим ребро жесткости, надавливая на обшивку потолка. Для удобства можно сделать шаблон крепления из малярного скотча, который наклеиваем на обшивку потолка в том месте, где будет размещаться плафон.
    2. Делаем отверстие в обшивке потолка по шаблону при помощи канцелярского ножа.
    3. Делаем дрелью отверстия в ребре жесткости и закрепляем рамку плафона при помощи винтов.
    4. Защелкиваем плафон в рамке.

    установка дополнительного плафона на Lada Granta, Kalina и Prioraустановка дополнительного плафона на Lada Granta, Kalina и Prioraустановка дополнительного плафона на Lada Granta, Kalina и Prioraустановка дополнительного плафона на Lada Granta, Kalina и Priora

    Подключение

    Все необходимые контакты для подключения дополнительного светильника есть в переднем плафоне. Чтобы протянуть провода снимать обшивку крыши совсем не обязательно, достаточно немного отогнуть ее с края или немного вывести из уплотнителя дверей.

    Схема переднего плафона Lada Priora:

    1. крайний левый (красный) - «масса»
    2. центральный (белый) - +12В
    3. крайний правый (черный) - «масса» (концевики дверей)

    Схема переднего плафона Lada Priora

    Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina:

    1. крайний левый (черный) - «масса»
    2. центральный (зеленый) - «масса» (концевики дверей)
    3. крайний правый (красный) - +12В

    Схема переднего плафона Lada Granta (дорестайл) и Lada Kalina

    Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL:

    • 11 и 14 - +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
    • 15 - «масса».
    • 17 - «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

    Схема переднего плафона с ЭРА-ГЛОНАСС для Lada Granta FL

    Результат такого подключения на видео:

    Внимание! цвета проводов могут отличаться в зависимости от комплектаций автомобиля. Ориентируйтесь на номера контактов и проверяйте проводку при помощи мультиметра.

    Напомним, ранее мы рассказывали:

    Источник фото: Gold31

    Ключевые слова: подсветка салона лада гранта | подсветка салона лада калина | подсветка салона лада калина 2 | подсветка салона лада приора | крыша лада гранта | крыша лада калина | крыша лада калина 2 | крыша лада приора | аксессуары лада гранта | аксессуары лада калина | аксессуары лада калина 2 | аксессуары лада приора

    1
    нравится
    0
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Нужен ли плафон заднего ряда в салоне LADA?


    Похожие материалы
  • Установка дополнительного плафона освещения в салоне Лада Веста и XRAY
  • Как снять плафон освещения салона на Лада Приора
  • Снятие плафона освещения салона Лада Веста, XRAY, новая Granta

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: В каком году начался выпуск Lada Vesta?

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

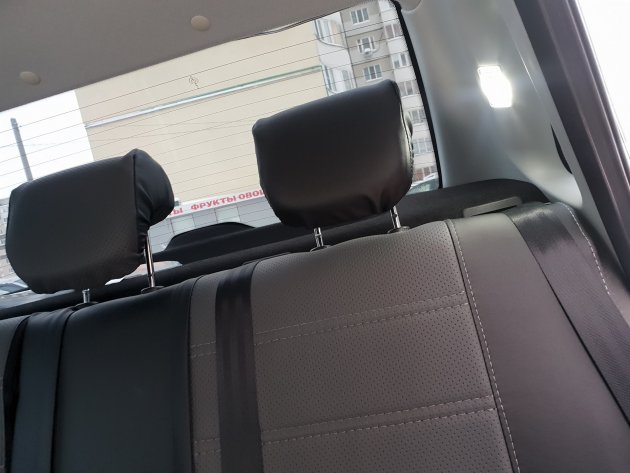

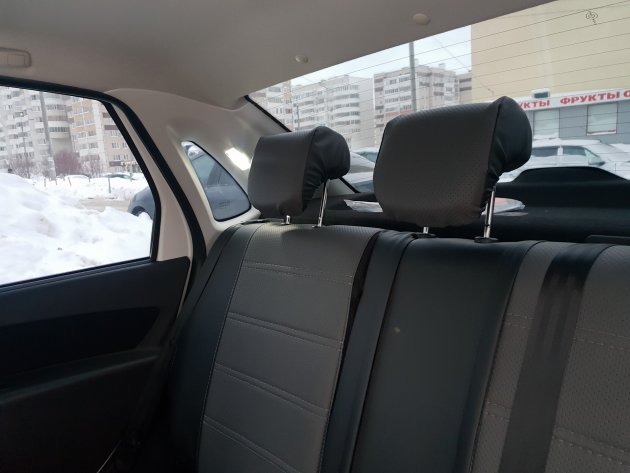

    1. Не обязательно устанавливать задний плафон на крышу, можно в задние стойки окон:
