Как сделать подсветку в салонных ручках дверей автомобилей LADA

На некоторых иномарках с завода установлена дополнительное освещение интерьера, например, подсветка дверных ручек. В темное время суток она делает салон более привлекательным, а эксплуатацию автомобиля более комфортной. Разбираемся, как своими руками аналогичным образом доработать салон автомобилей LADA.

Перед началом работа потребуется снять обшивку двери: (инструкция для Lada Granta/Kalina, Vesta, XRAY, Largus, Priora, Lada 4x4).

Установка на Lada Granta, Kalina, Priora

1. Обработать светодиод мелкой наждачной бумагой, чтобы светил он не точкой, а рассеивающим светом.

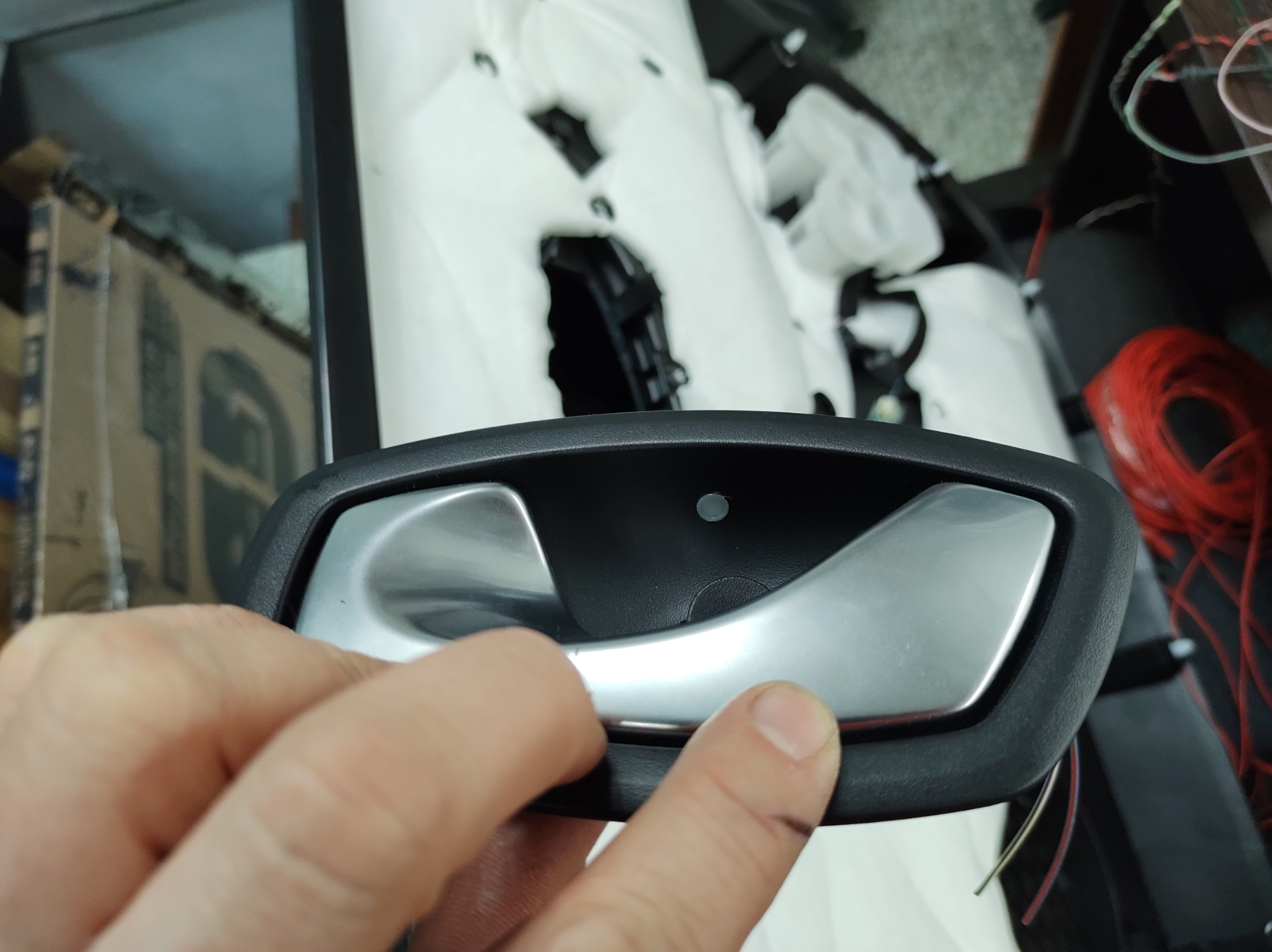

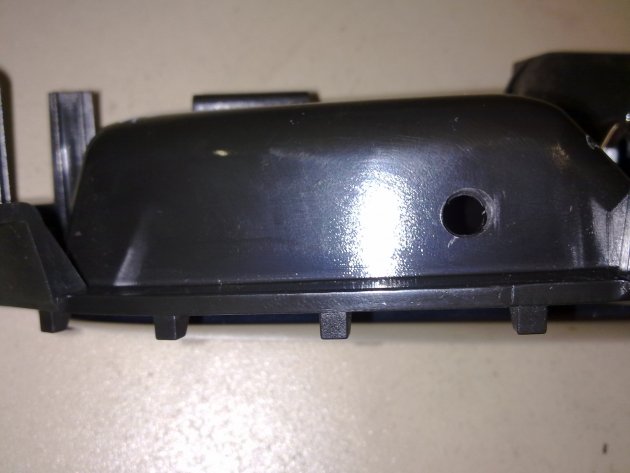

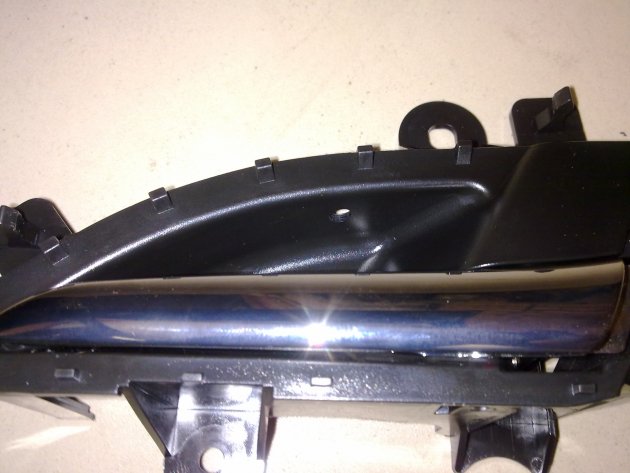

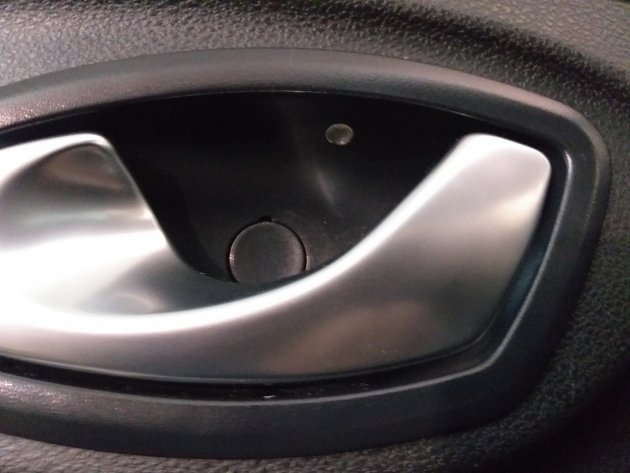

2. Делаем отверстие в пластиковой ручке двери необходимого диаметра (например, 6 мм), используя дрель.
3. Устанавливаем светодиод в отверстие, фиксируем клеем (например, термоклей).

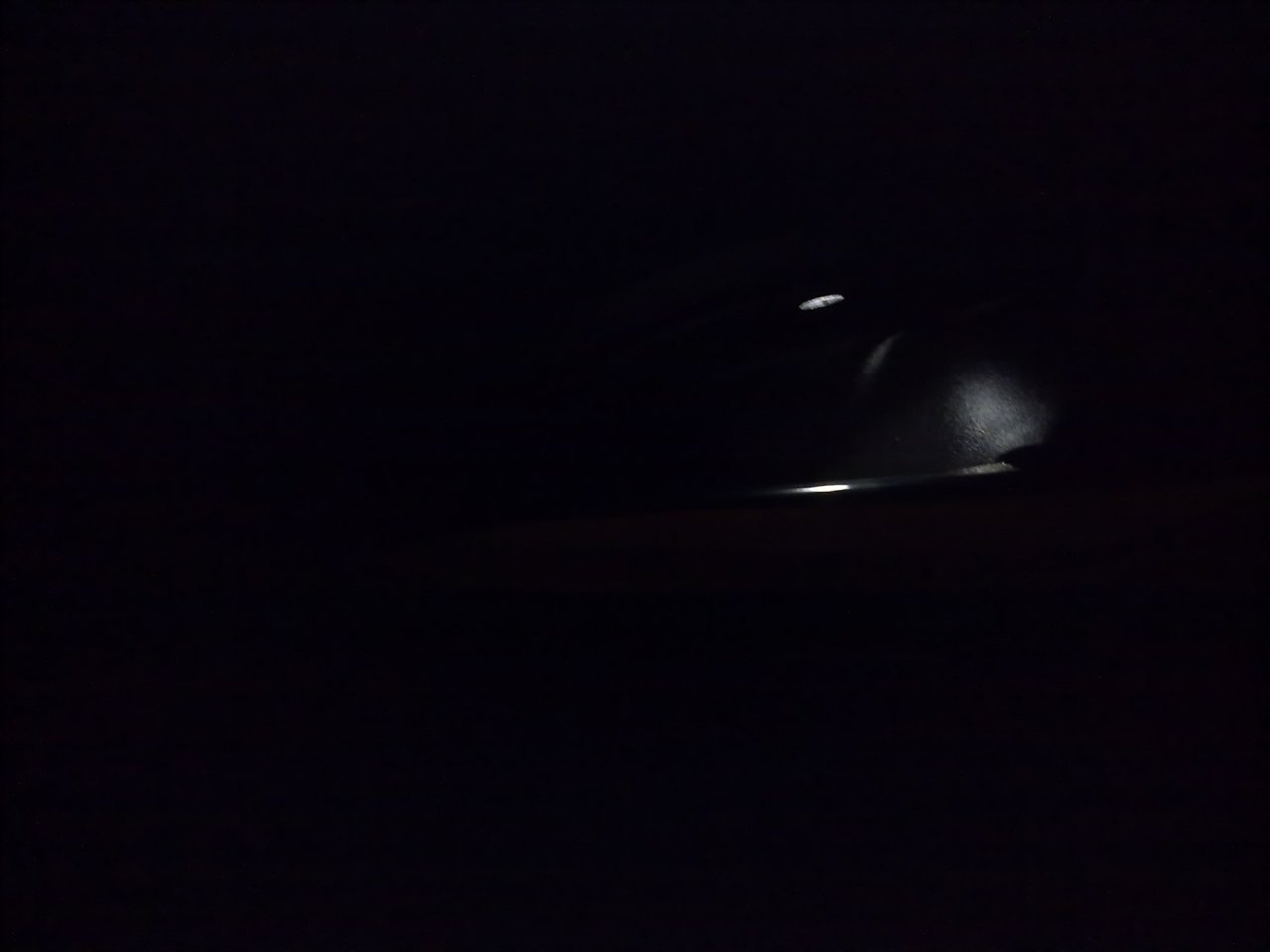

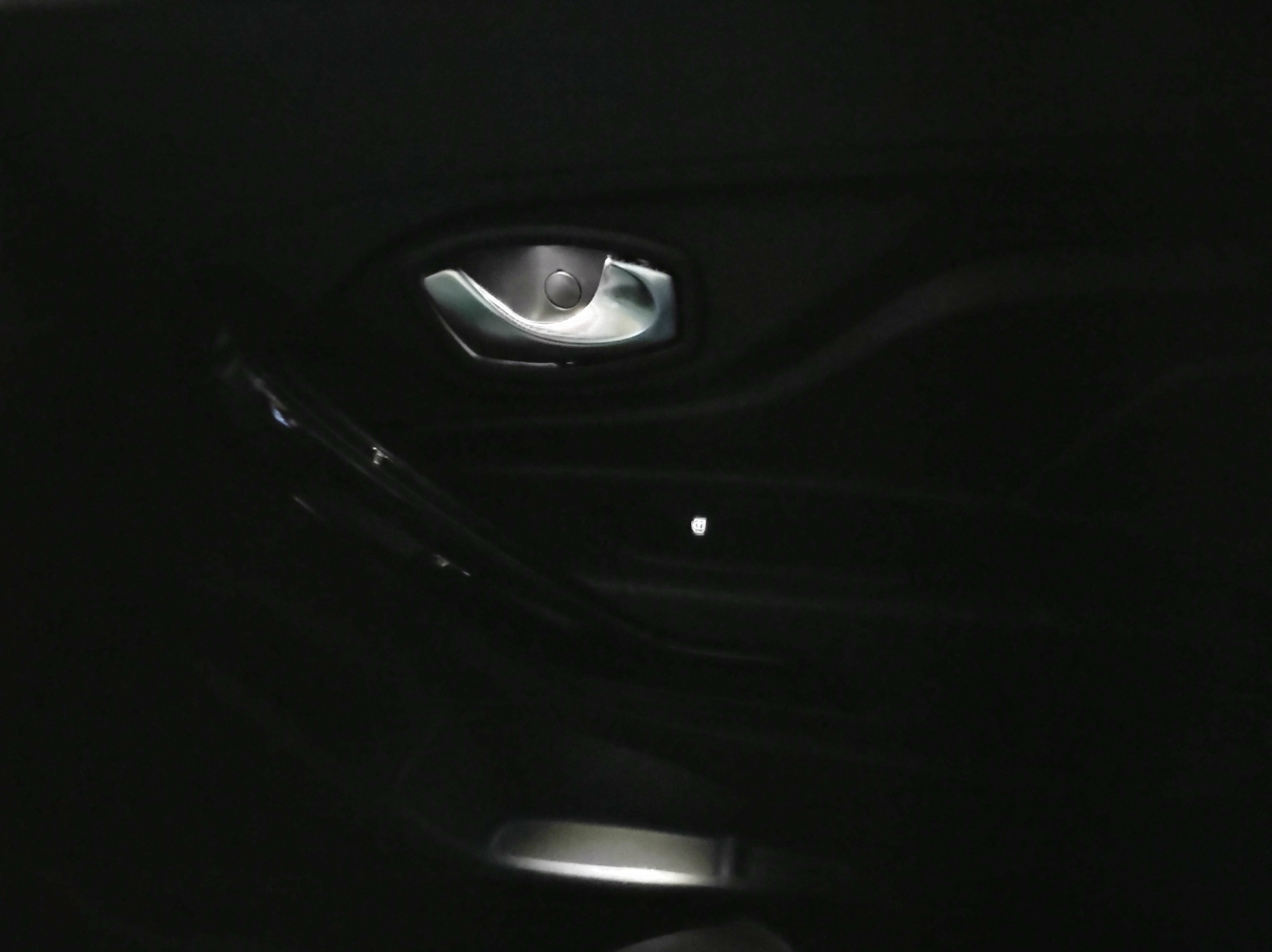

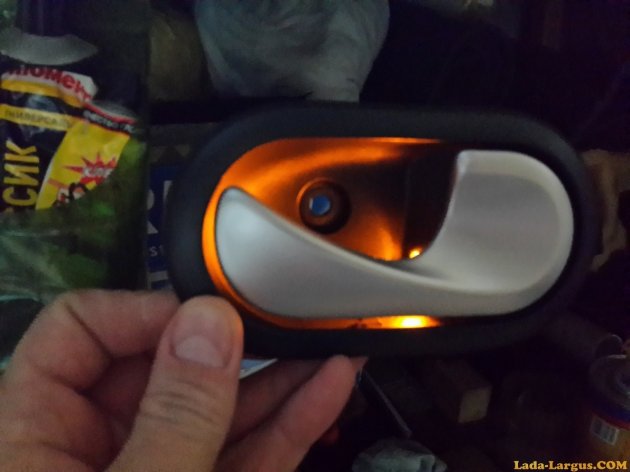

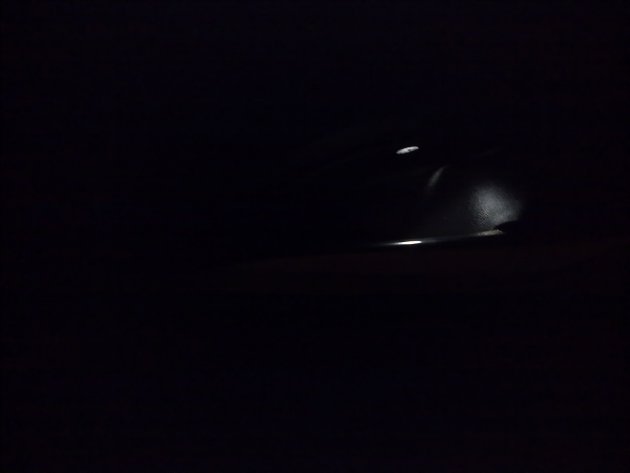

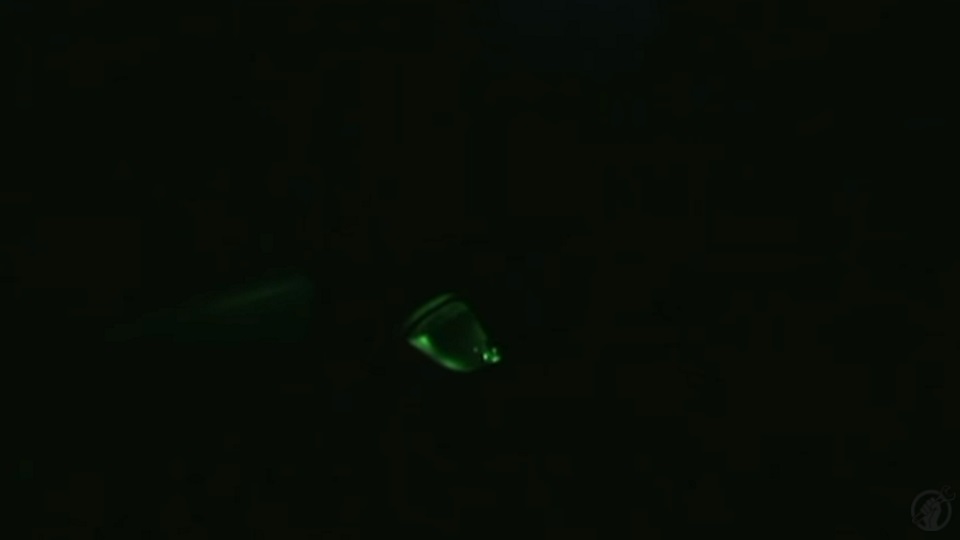

Результат:

Процесс установки также показан на видео:

Установка на Lada Vesta, XRAY

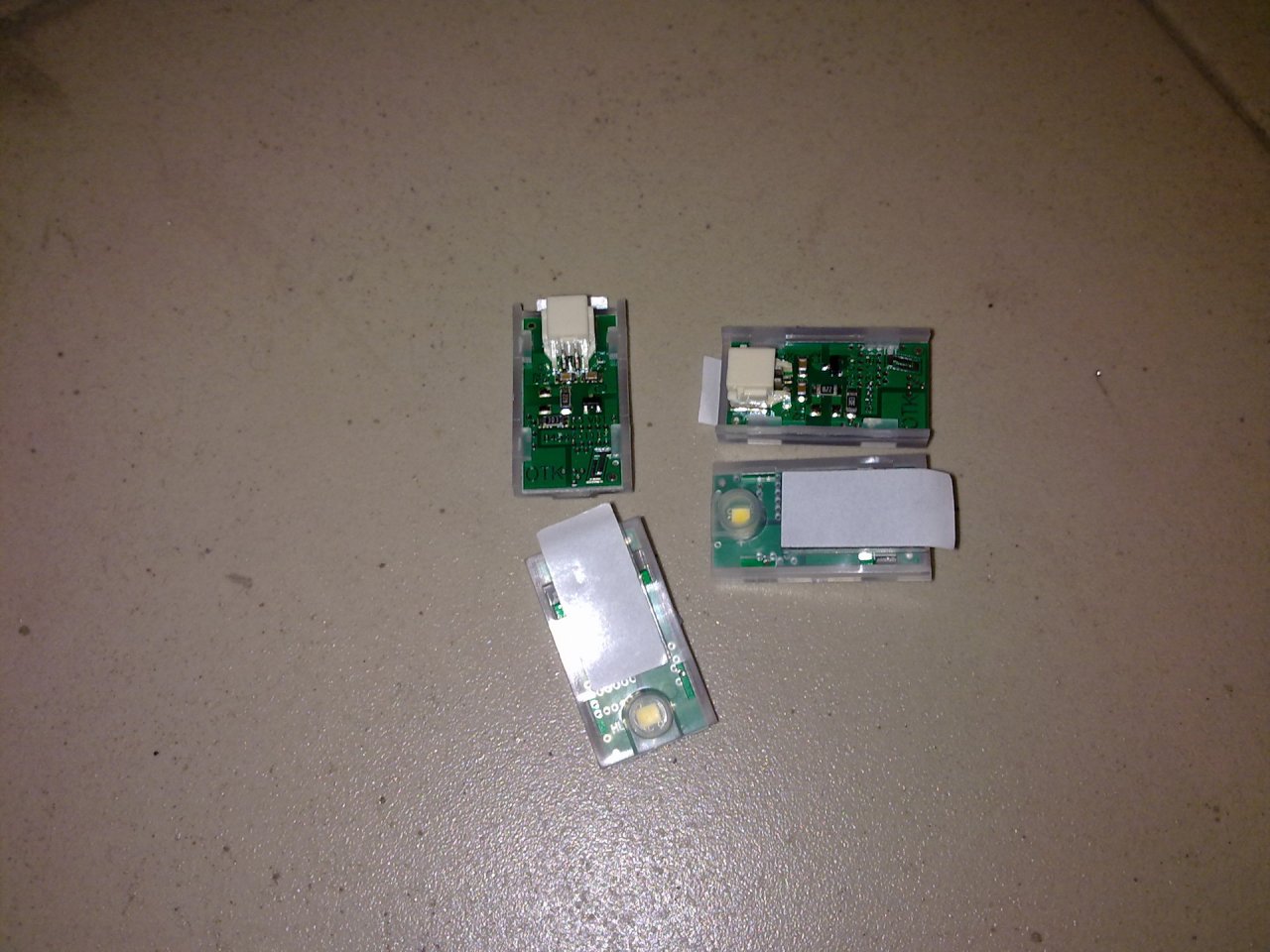

Потребуется: штатный модуль светодиодной подсветки 8450031185.

Порядок действий:

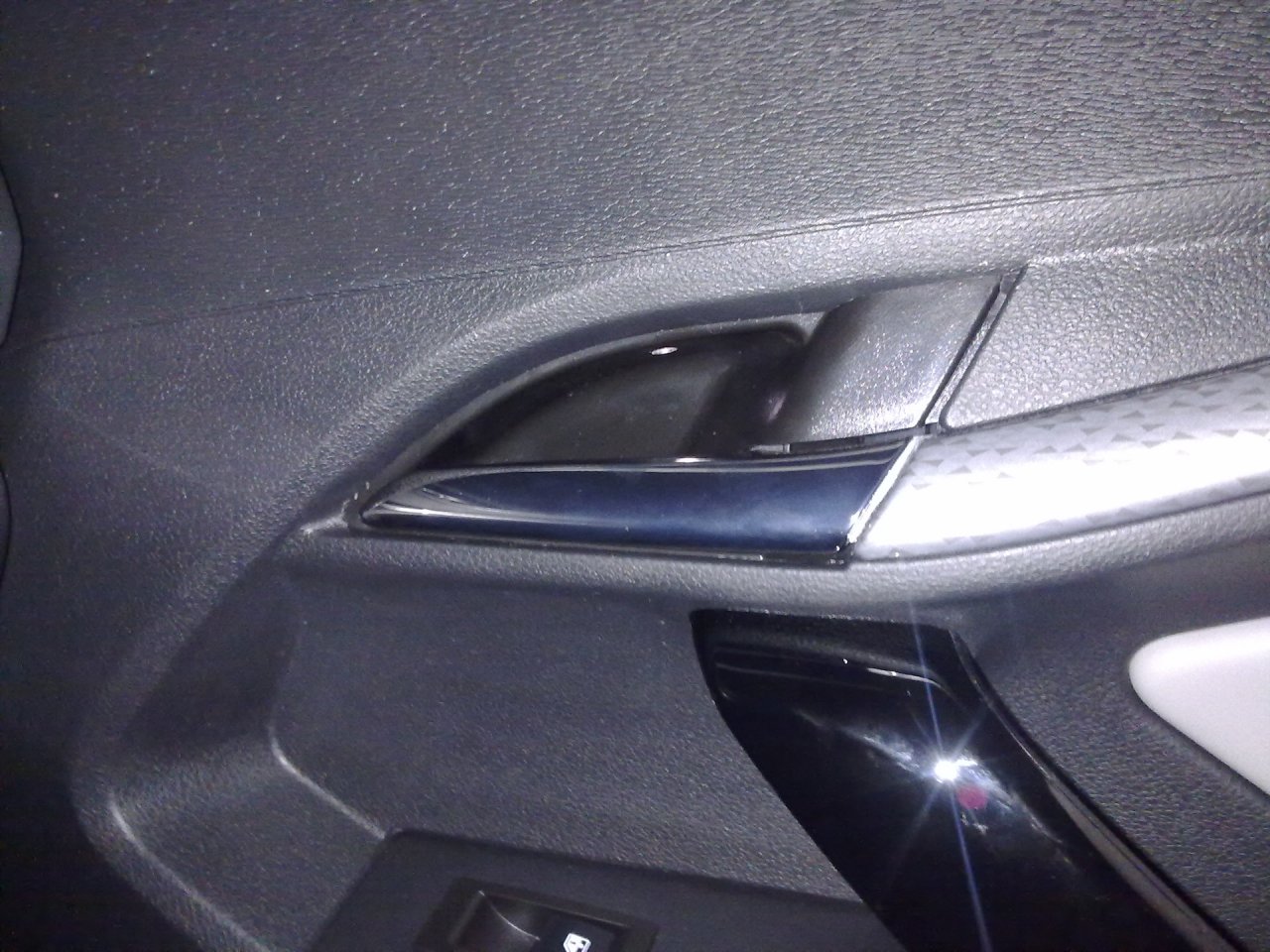

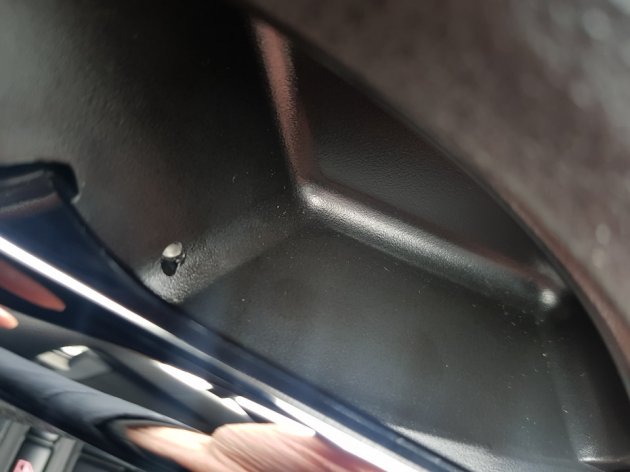

1. Сделать отверстие для рассеивателя модуля подсветки.

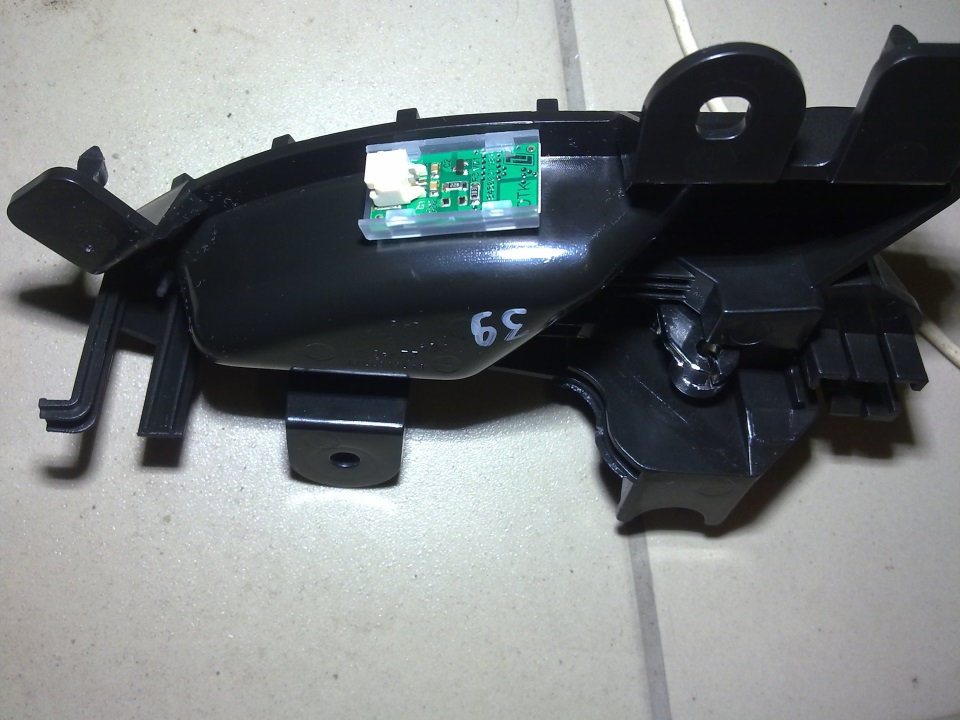

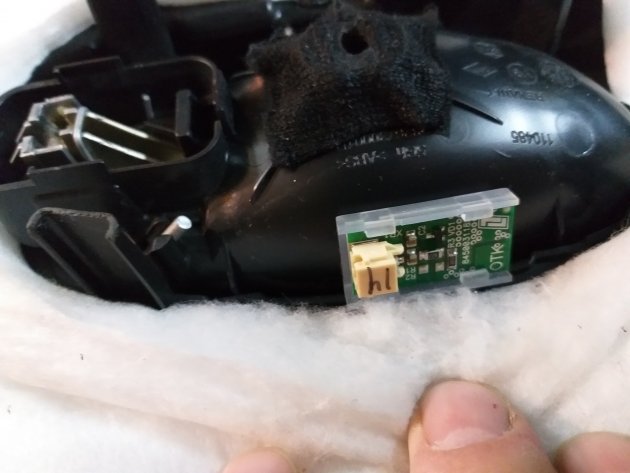

2. Зафиксировать модуль светодиодной подсветки.
3. Подключить к разъему в дверях, который есть на люкс версиях, либо протянуть провода из двери в салон. См. подключение ниже.

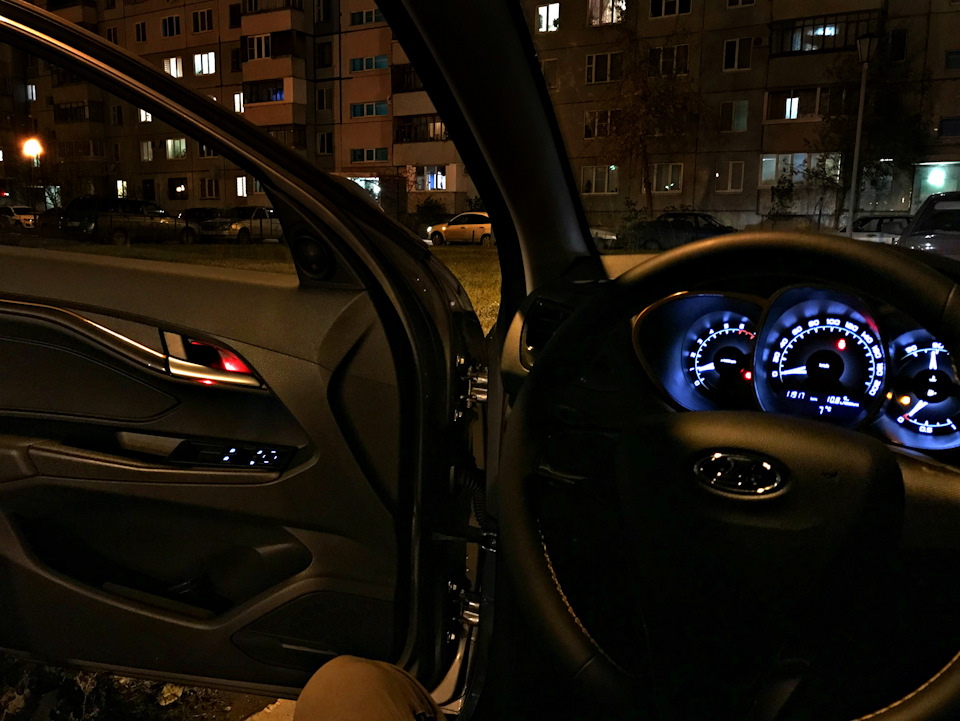

фото profy55

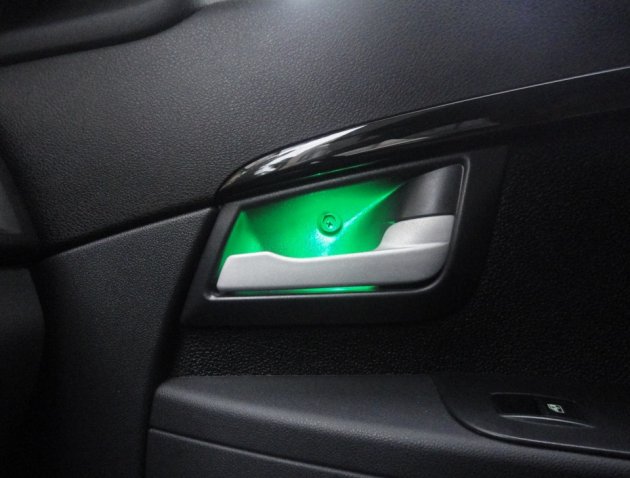

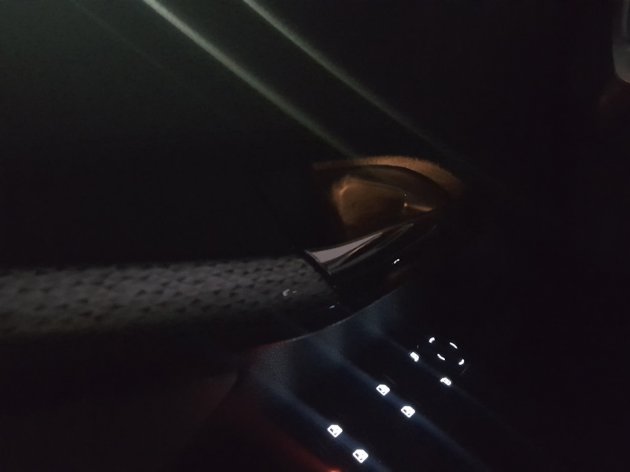

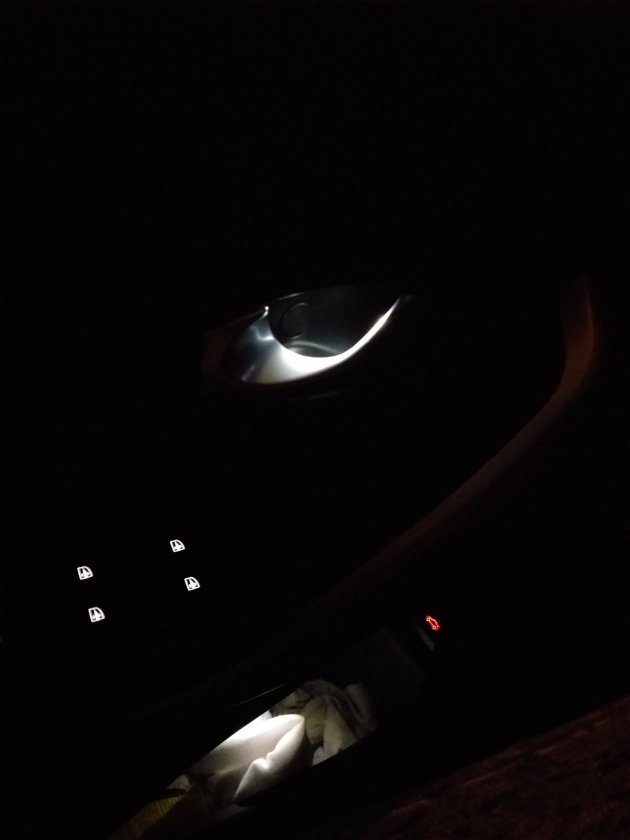

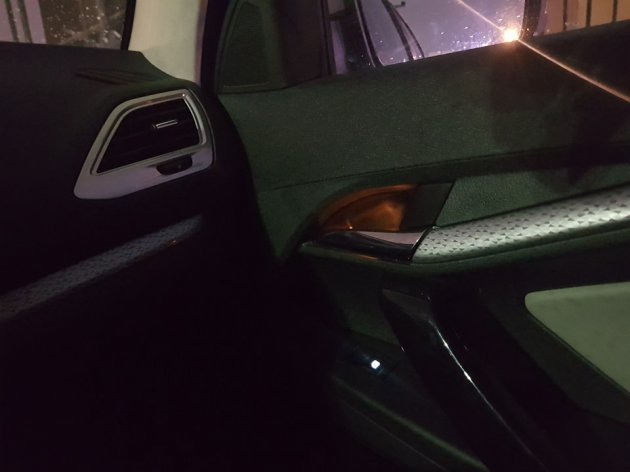

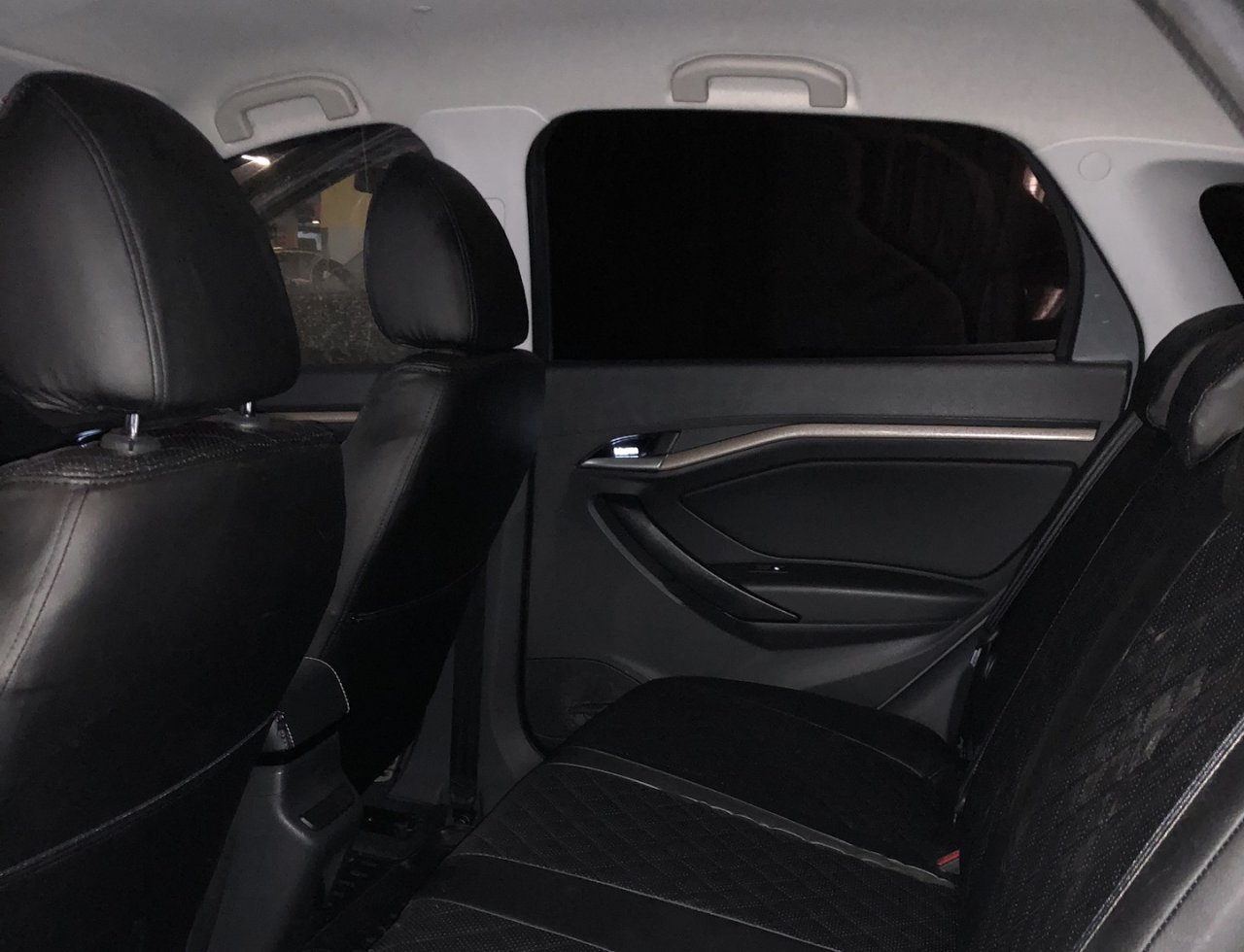

Аналогично дорабатываем ручки дверей Lada XRAY

Автор фото walla03

Подключение

Используя светодиоды в подсветке салона, не забываем при подключении использовать резисторы.

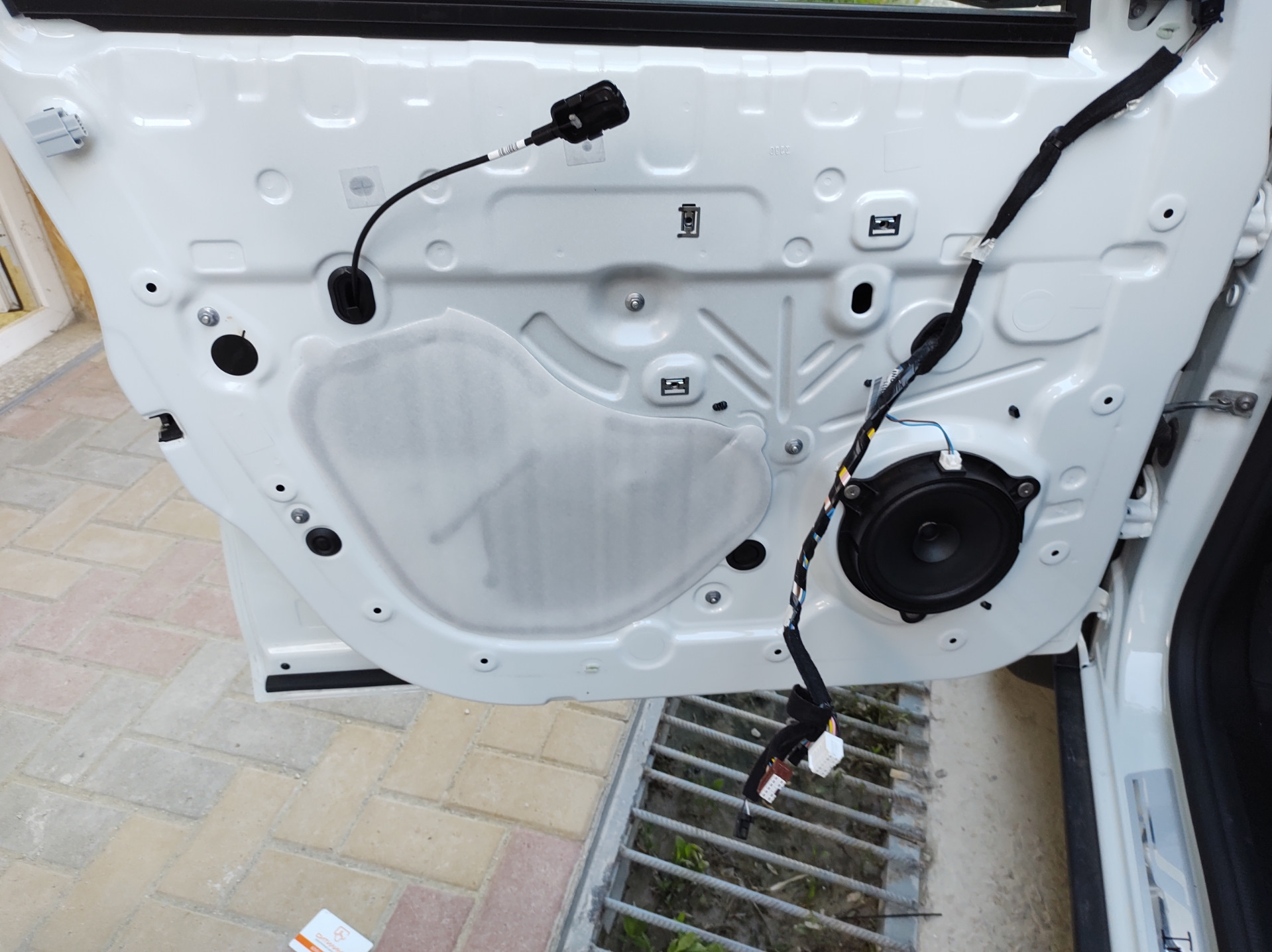

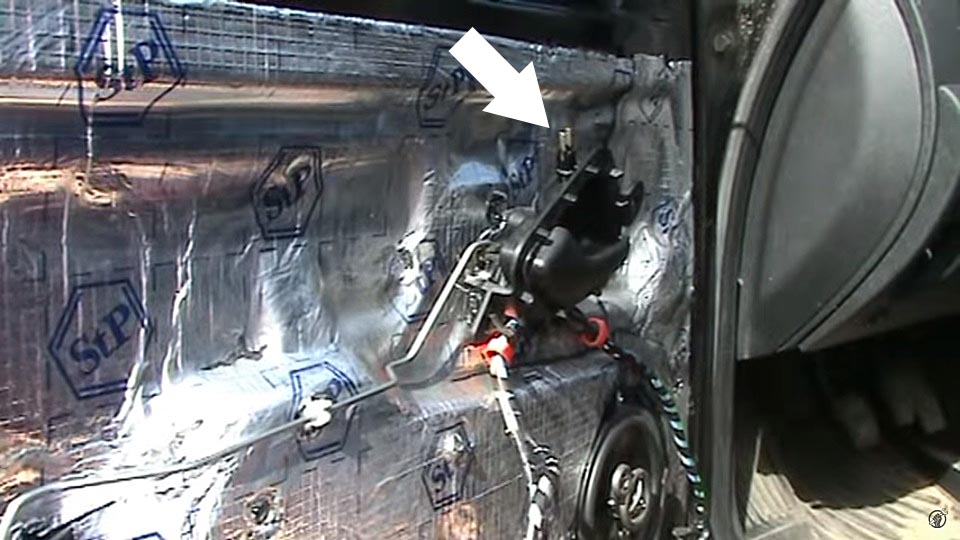

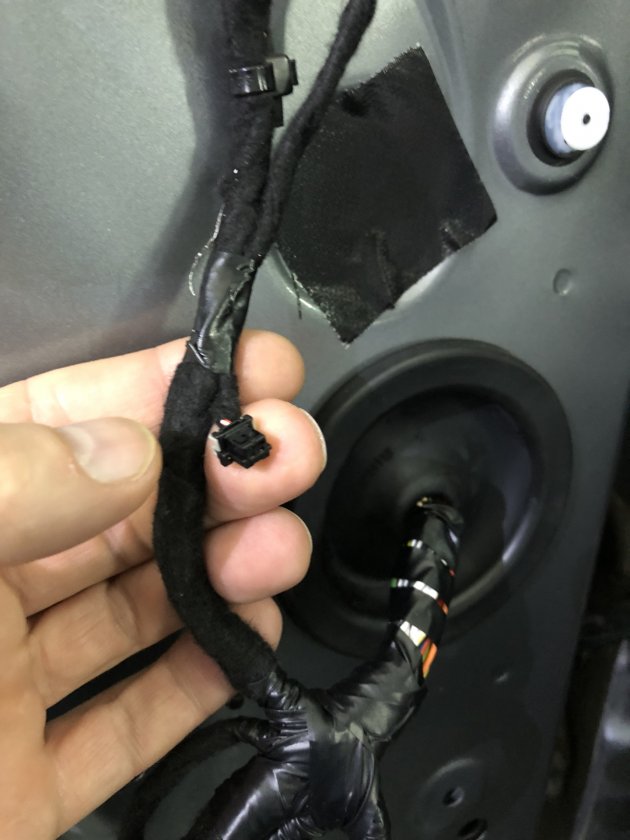

На Lada Vesta и XRAY в ТОПовых комплектациях в дверях есть разъем для подключения штатной подсветки:

Далее представлены другие схемы подключения.

Способ №1: к подсветке электростеклоподъемников.

На Lada Vesta:

• водительская дверь: к блоку стеклоподъёмников (Синий с чёрной полосой - +12В подсветка, чёрный - «масса»)
• в остальных дверях: красный (№5) - +12В подсветка, синий (№6) - «масса».

На Lada Granta:

• +12В подсветка - белый (№4).
• «Масса» - черный (№5).

Способ №2: универсальный.

Контакты ISO разъема магнитолы:

• A6 - +12В при включении габаритов.
• A8 - «масса».

Распиновка разъема прикуривателя (Lada Vesta):

• черный - масса.
• синий - +12В после включения габаритов.

Провода из салона в двери проводим через штатные резиновые гофры. При необходимости просверливаем отверстия в разъеме.

Готовое решение

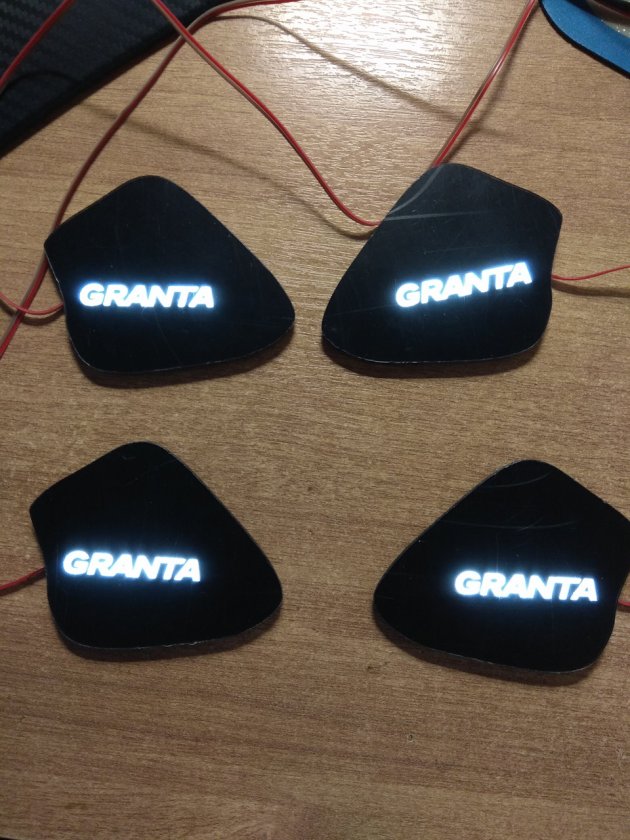

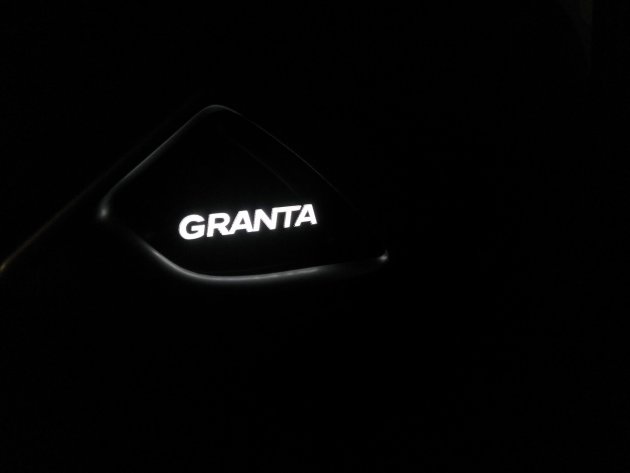

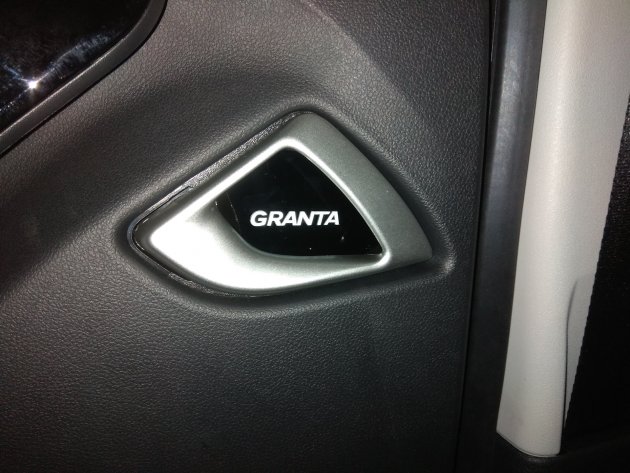

Есть готовые накладки ручек дверей с подсветкой. Все что требуется, это установить их и выполнить подключение.

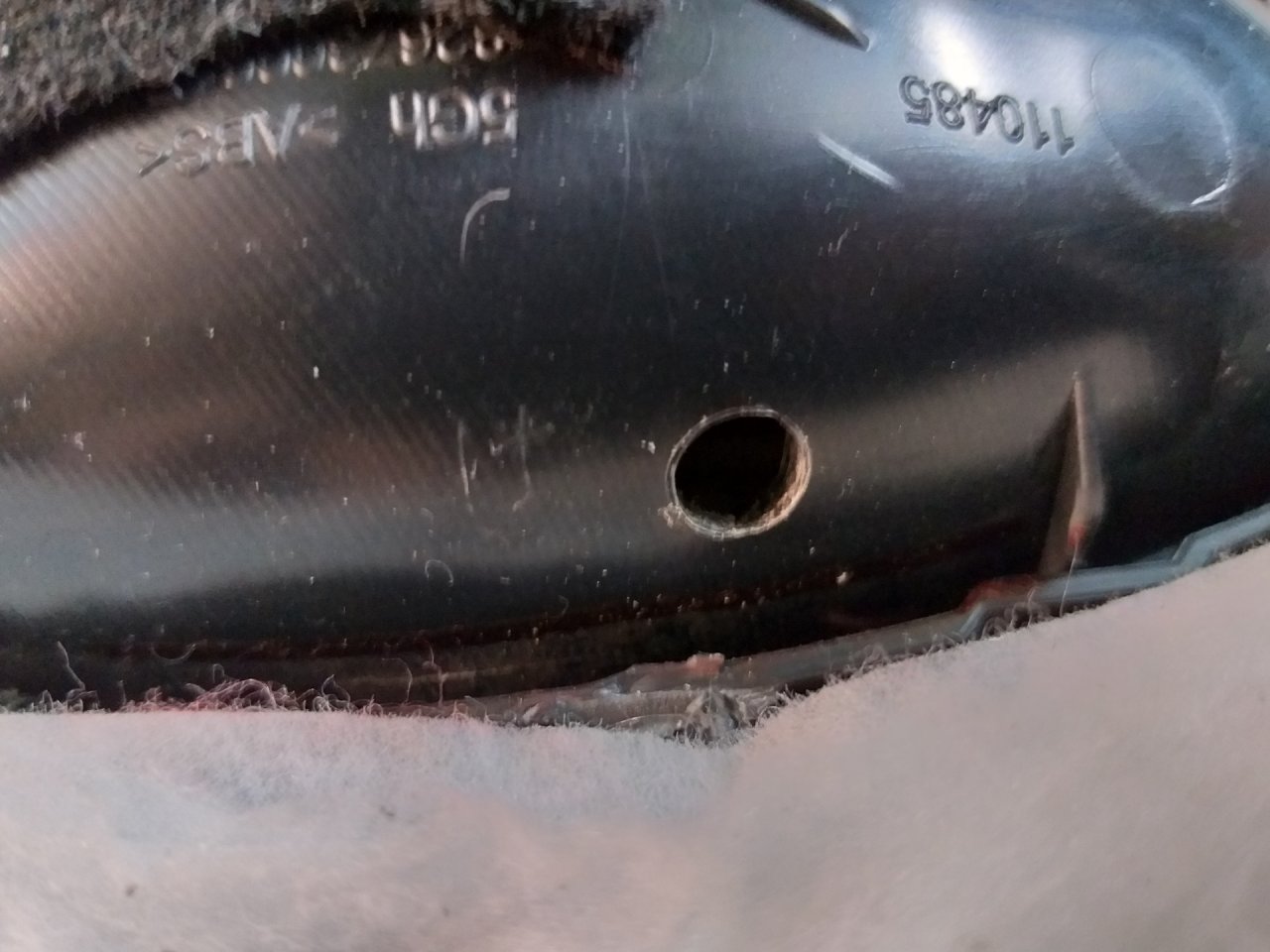

Делаем отверстие в нише за ручкой.

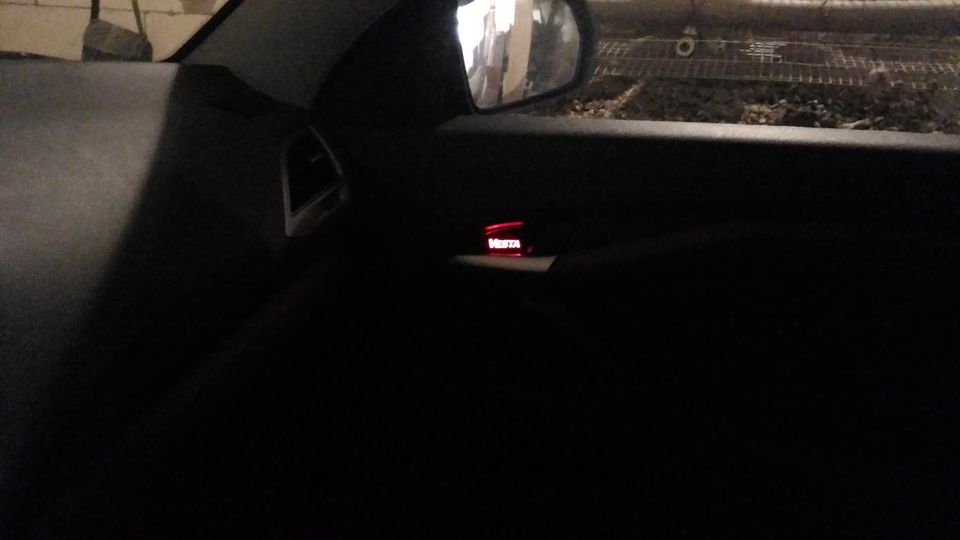

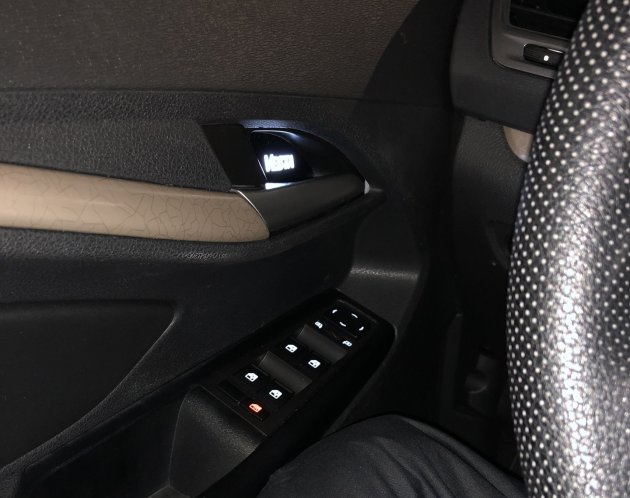

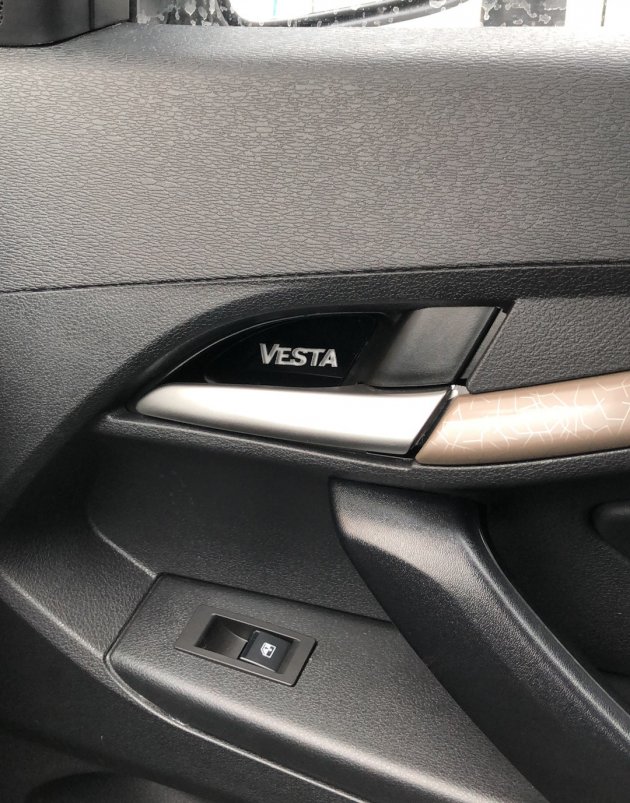

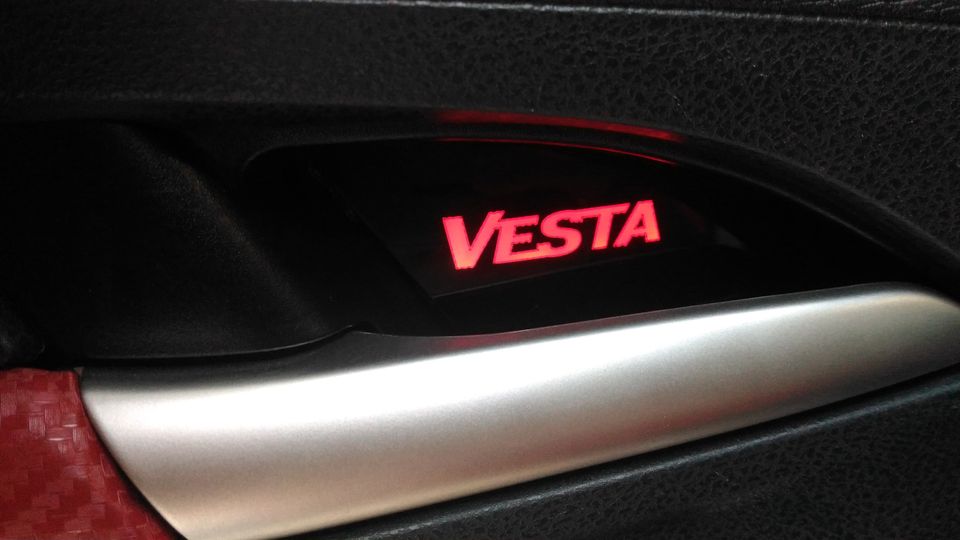

Фиксируем аксессуар с надписью «Vesta» внутри дверной ручки.

Где купить? В нашем интернет-магазине:

• подсветка салона Весты
• подсветка салона XRAY
• подсветка салона Гранты/Калины
• подсветка салона Приоры
• подсветка салона Ларгуса

А вы рассматриваете такой тюнинг салона своего автомобиля? Другие примеры такого тюнинга найдете в комментариях.
