    Установка концевиков дверей Lada Granta и Lada Kalina

     20 ноябрь 2019  LadaOnline    2 396    0

    Установка концевиков дверей Lada Granta и Lada Kalina

    В некоторых комплектациях автомобилей Lada Granta/Kalina с завода установлен только один концевик (выключатель) на водительской двери. В некоторых случаях (например, при установке сигнализации) может потребоваться наличие концевиков в задних дверях и двери переднего пассажира. Установить их можно своими руками несколькими способами.

    Есть два варианта установки концевиков дверей:

    1. Установить отдельные концевики в пороги дверей на кузове.
    2. Концевики уже установлены в замках дверей, их просто нужно подключить.

    Способ №1 (отдельные концевики)

    Потребуется: концевики (артикул 104 035 756), 4 метра провода.

    концевики (артикул 104 035 756)

    Порядок действий:

    1. Протянуть провода от концевика водителя к остальным концевикам в порогах.

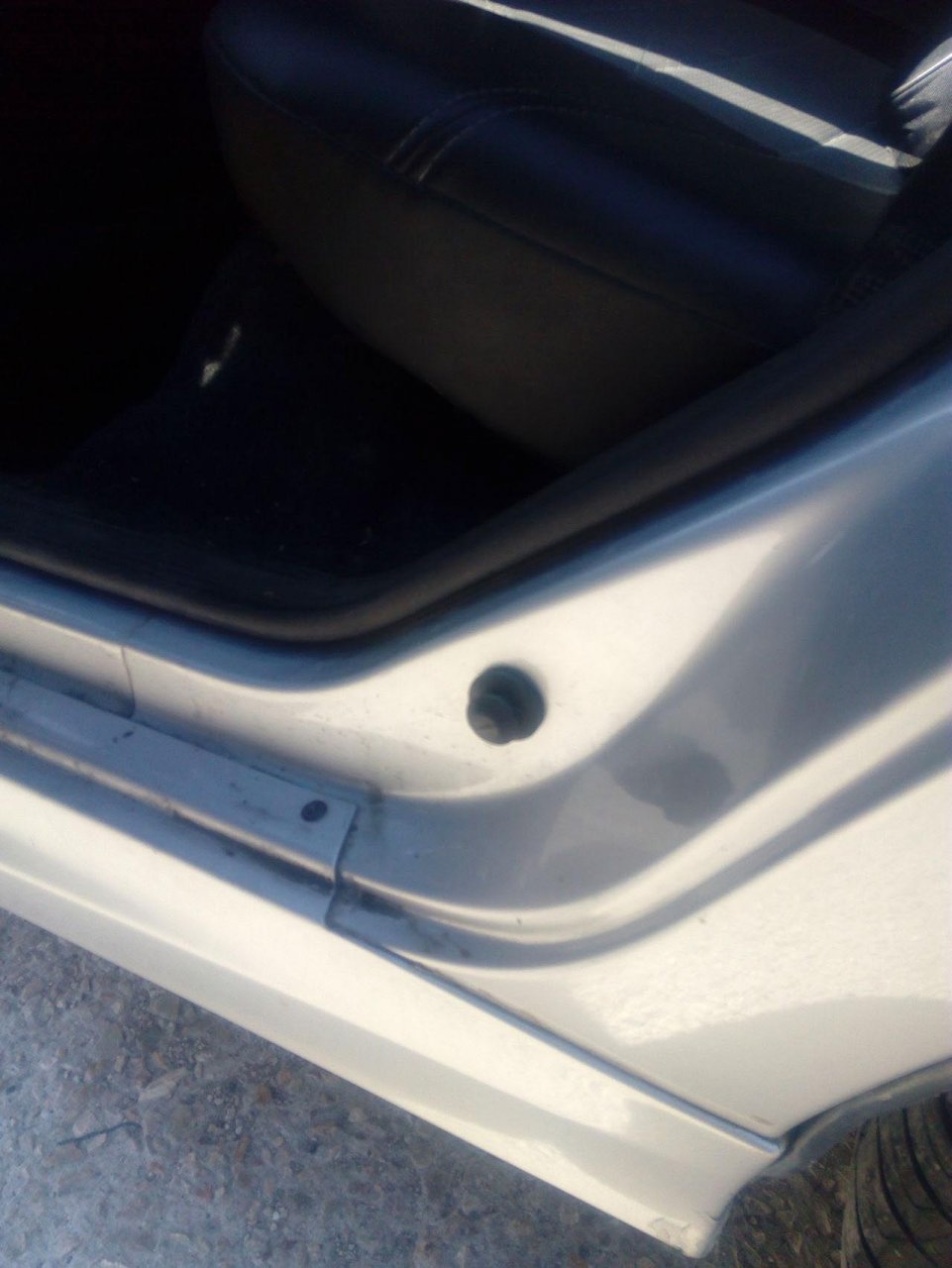

    2. Снять заглушки в порогах и установить вместо них концевики.
    3. Подключить концевики параллельно концевику водительской двери (можно один провод на массу, другой к концевику водительской двери).

    установка концевиков в пороги Лада Гранта и Калинаустановка концевиков в пороги Лада Гранта и Калинаустановка концевиков в пороги Лада Гранта и Калинасхема подключения концевиков в пороги Лада Гранта и Калина

    Видео инструкция:

    Резинки концевиков могут дубеть на морозе (см. доработка концевиков).

    Способ №2 (концевики в замках)

    Потребуется: 4 метра провода, клеммы от разъема ISO магнитолы, снять обшивки дверей.

    клеммы от разъема ISO магнитолы

    Задние двери:

    1. Снять колодку, надавив на пластину.
    2. Открыть заглушку на разъеме.
    3. Вставить клеммы в контакты 1 и 3 до щелчка.

    схема замка задней двери Лада Гранта и Калинасхема замка задней двери Лада Гранта и Калинаподключение концевика в замке задней двери Лада Гранта и Калинаподключение концевика в замке задней двери Лада Гранта и Калина

    Передняя правая дверь:

    1. Снять колодку, потянуть грибок вниз.
    2. Открыть заглушку на разъеме.
    3. Вставить клеммы в контакты 1 и 4 (или 4 и 6 в зависимости от комплектации и года выпуска автомобиля) до щелчка.

    схема замка передней правой двери Лада Гранта и Калинасхема замка передней правой двери Лада Гранта и Калина

    Подключаем концевики параллельно концевику водительской двери (можно один провод на массу, другой к концевику водительской двери).

    схема замка передней левой двери Лада Гранта и Калинасхема замка передней левой двери Лада Гранта и Калина

    Если отсоединить разъем без снятия замка не удается:

    1. Вывернуть три болта крепления замка и один болт крепления направляющей стекла.
    2. Снять ручку открывания двери и кнопку блокировки двери.
    3. Отсоединить тяги и снять замок.

    снятие замка двери Грантыснятие колодки с замка двери Гранты
