Установка разгрузочного реле на ближний свет Lada Vesta, XRAY

06 октября 2020 Лада.Онлайн 34 710 13

На Lada Vesta или Lada XRAY не включается ближний свет фар и все предохранители целые? Причина неисправности может быть в вышедшем из строя подрулевом переключателе. Дело в том, что на всех комплектациях (кроме Luxe), свет фар управляется контактами подрулевого переключателя напрямую без использования реле (на Luxe реле есть в ЦБКЭ). Это значит, что небольшое ухудшение контакта приведёт к разогреву переключателя и выходу его из строя (а это дорогостоящая замена). Чтобы исключить появление такой проблемы в дальнейшем, предлагается доработать конструкцию, установив разгрузочное реле.

Кстати, аналогичная проблема часто встречается на автомобилях Renault Logan. При плохом контакте на подрулевом переключателе он сильно нагревается и в салоне появляется запах расплавленного пластика, при этом фары могут гореть тускло.

Потребуется:

Реле 4-х контактное.
Снять кожух рулевой колонки.

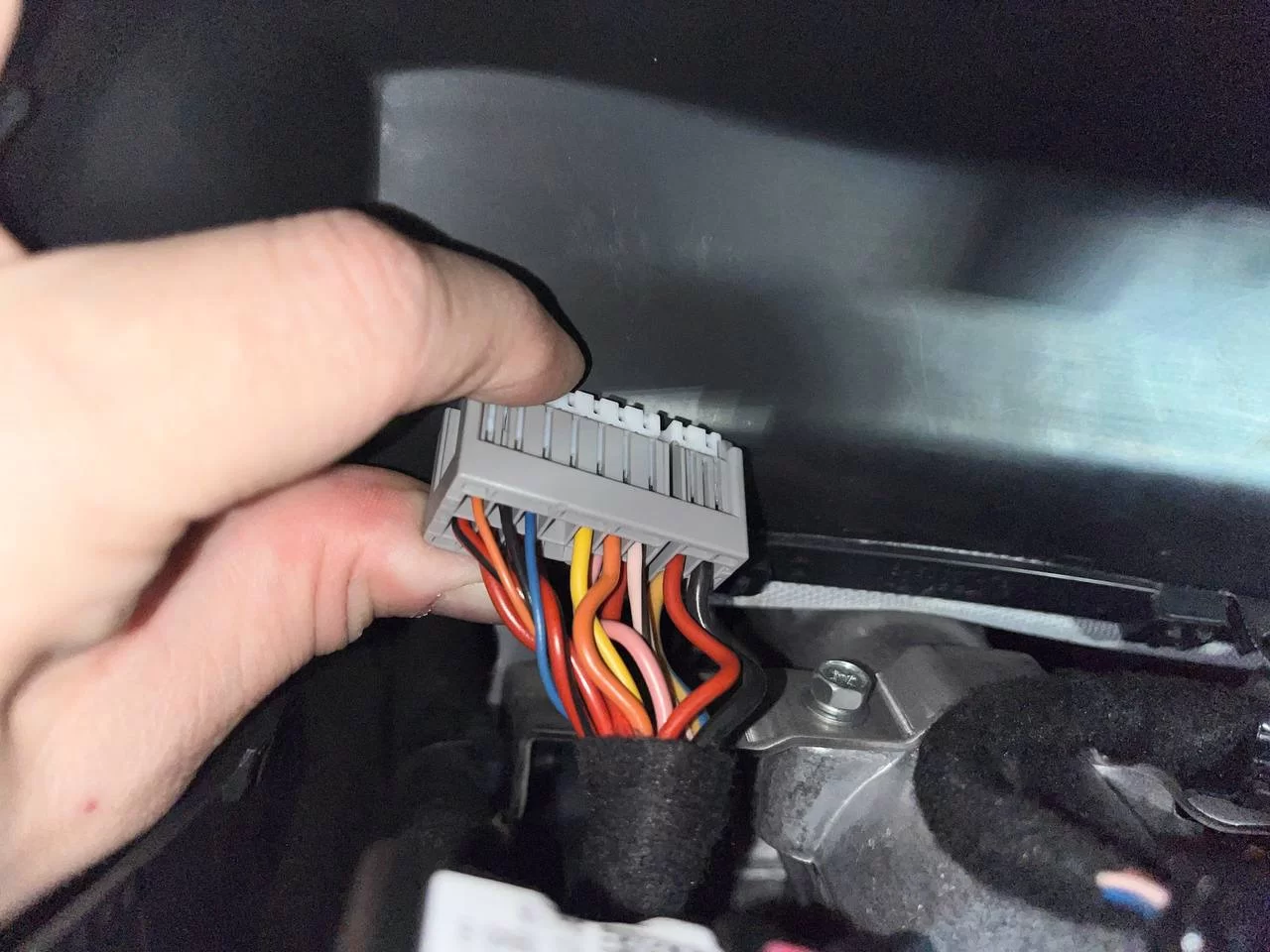

Снял разъём с подрулевого переключателя.

Реле 4-х контактное

Реле на ближний свет Lada XRAY

Схему установки реле на ближний свет фар предложил platonoff86:

Реле на ближний свет Lada XRAY

Порядок действий:

Красный №1 зачищаем, а розовый разрезаем.
К красному проводу припаиваем один из силовых проводов реле. К розовому, который пошел под панель, припаиваем второй силовой провод реле.
Один провод управления катушкой реле припаиваем к розовому проводу от разъема, а другой прикручиваем на массу.

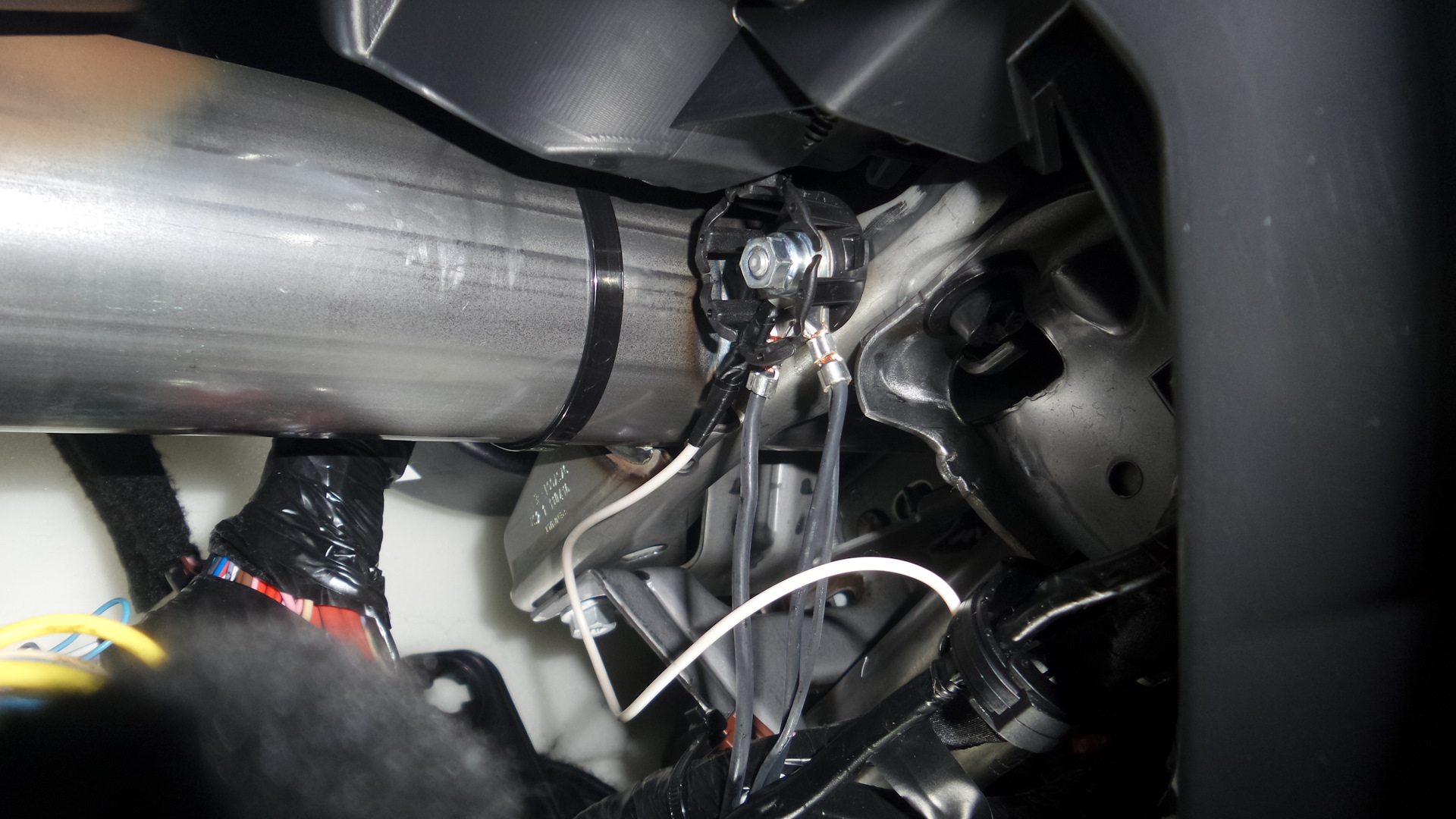

Подключаем массу к болту.
Реле привязываем к пучку проводов. В случае необходимости к ней можно легко подобраться с низу панели.

Реле на ближний свет Lada Vesta

Доработать можно одним из следующих способов:

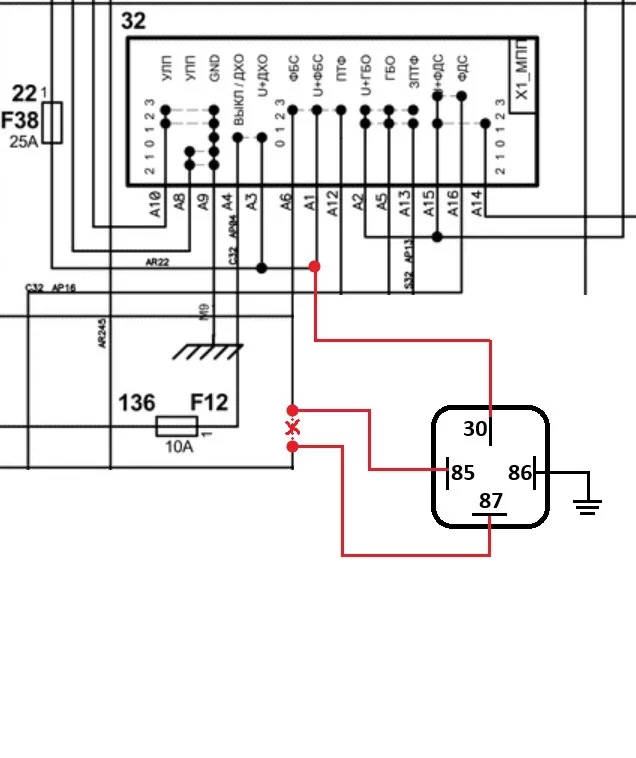

1. Выносное реле (автор dimafon2). Далее на фото реализована только верхняя половина схемы (только на ближний). При желании можно подключить реле и на дальний свет фар (нижняя часть схемы).

Реле на ближний свет Lada Vesta

Контакт №1 - это входящий «плюс», а контакт №6 - отходящий «плюс» на цепь фар ближнего света.

Порядок действий:

Красный провод с контакта №1 зачищаем и припаиваем один контакт колодки на клемму силового контакта реле.
Жёлтый с синей полосой от контакта №6 разрезаем, и уходящий в жгут конец подпаиваем на вторую клемму силового контакта реле
Отрезок, выходящий из колодки — на первую клемму обмотки реле.
Вторая клемма обмотки подключаем к массе (болтик крепёжной пластины нижней части кожуха).

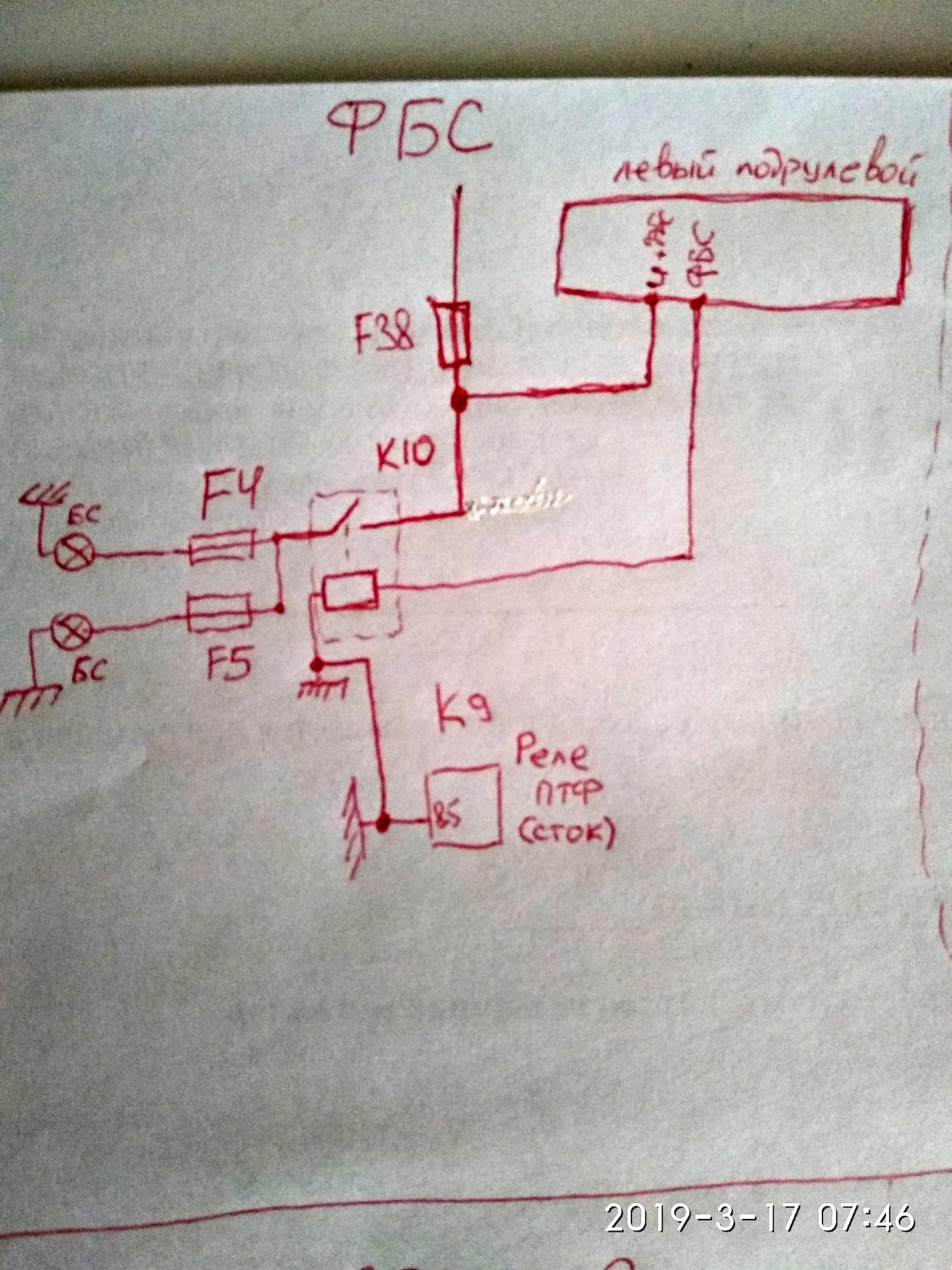

2. Размещение реле в блоке предохранителей (автор shmax1302).

В монтажном блоке салон место для двух реле есть. Все перемычки в пределах блока предохранителей.

Теперь при включении ближнего света можно слышать характерный щелчок срабатывания реле. Это значит, что проблема с перегоранием контактов левого подрулевого переключателя больше не страшна.

А вы сталкивались с подобной неисправностью?

Читайте также:

Ключевые слова: передние фары лада веста | передние фары lada xray

Поделиться в социальных сетях:

👍

Лада.Онлайн
19 декабря 2021 19:21

БЛИЖНИЙ СВЕТ ВЕСТЫ ЧЕРЕЗ РЕЛЕ - ОТЧЕТ ВЛАДЕЛЬЦА

Через 5 лет владения авто, и до меня дошла проблема отсутствия ближнего света. В своё время я уже писал о решении этой проблемы, но как показало время — оно временное. Прошлая история

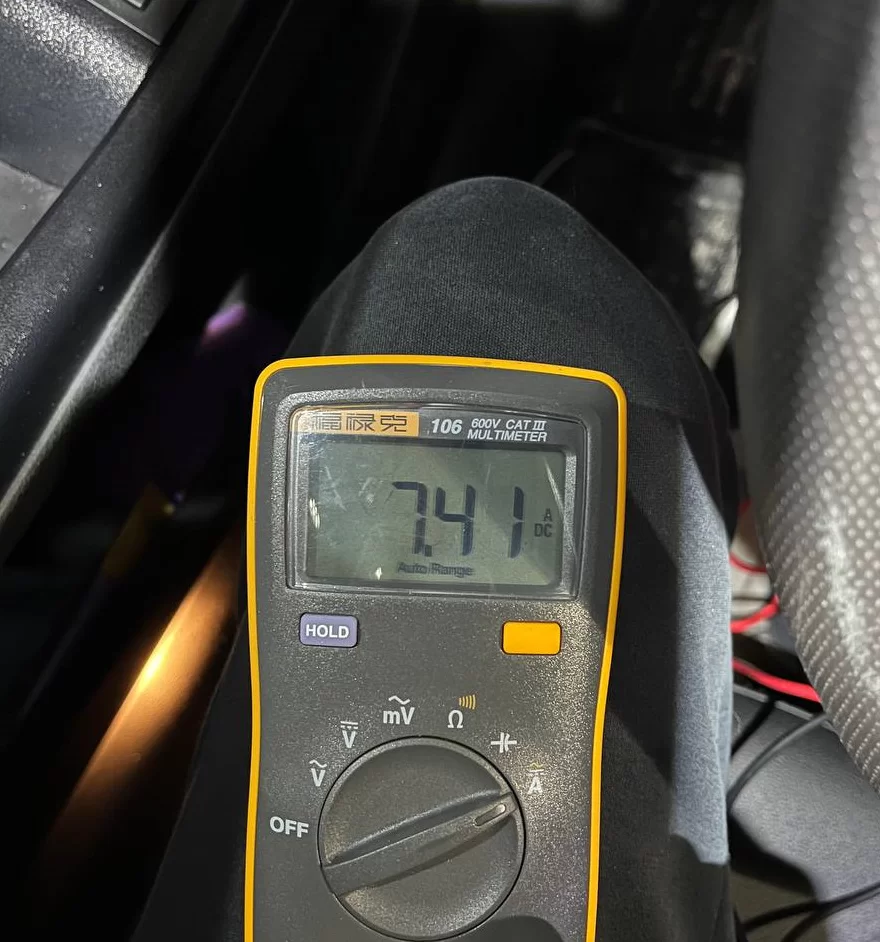

В кратце — проблема переключателя состоит из двух частей. Первая — механическая. В предыдущем посте я писал, что дорожки на плате разной высоты. Как следствие — перекос мостика на ползунке. Вторая — износ контактов от времени, как следствие большое переходное сопротивление и нагрев. Причём нагрев может быть очень сильный и чувствительный. Из-за нагрева и перекоса дорожки её клинит. И в один прекрасный момент у вас пропадает свет. Отремонтировать на коленке можно и ехать дальше. Но это временное решение.
Поэтому я созрел на установку добавочного реле.

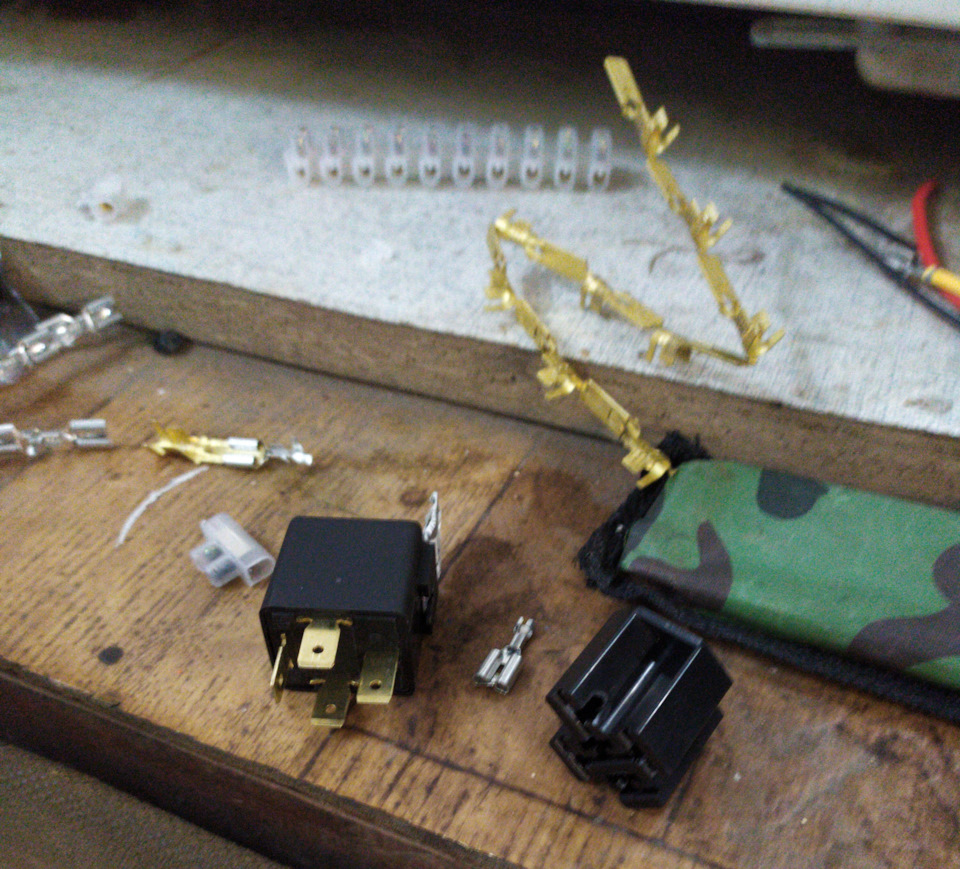

Мне понадобилось: реле 4-х контактное на 30А, ответная часть на него (купил с проводами), 3 метра провода 0.75, 3 соединительных клеммы, 4 клеммы (мама) для проводов.
Незадолго до этого, я снова разбирал подрулевой переключатель и поменял местами на ползунке мостики, дальний и ближний. Дальний почти не изношен был, в отличие от ближнего. Достаются просто, поддеванием отверткой (только аккуратно, там пружинка).

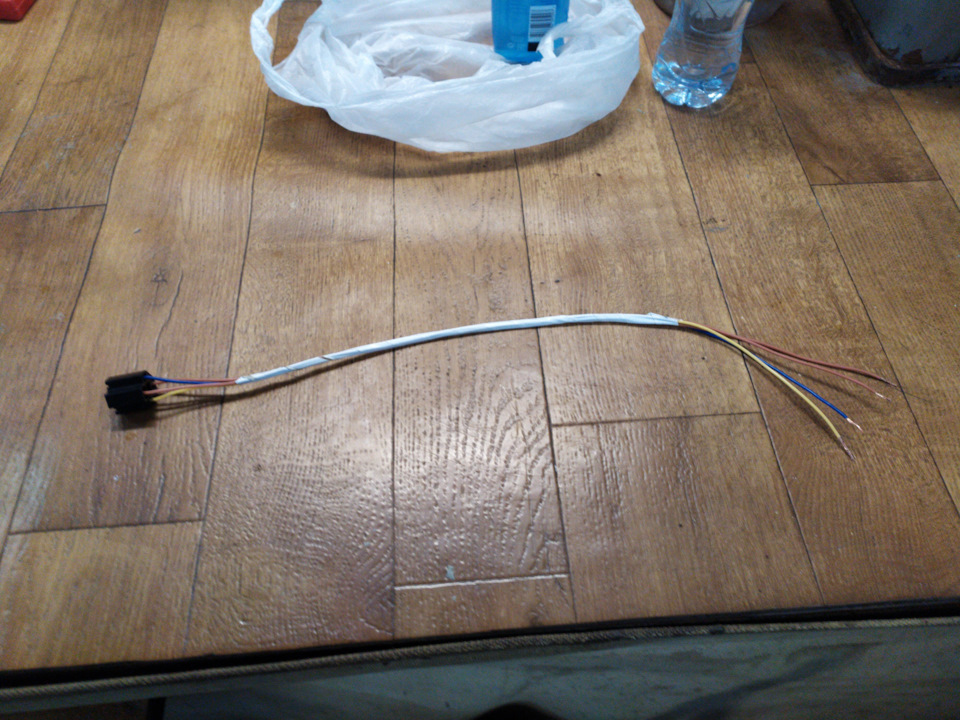

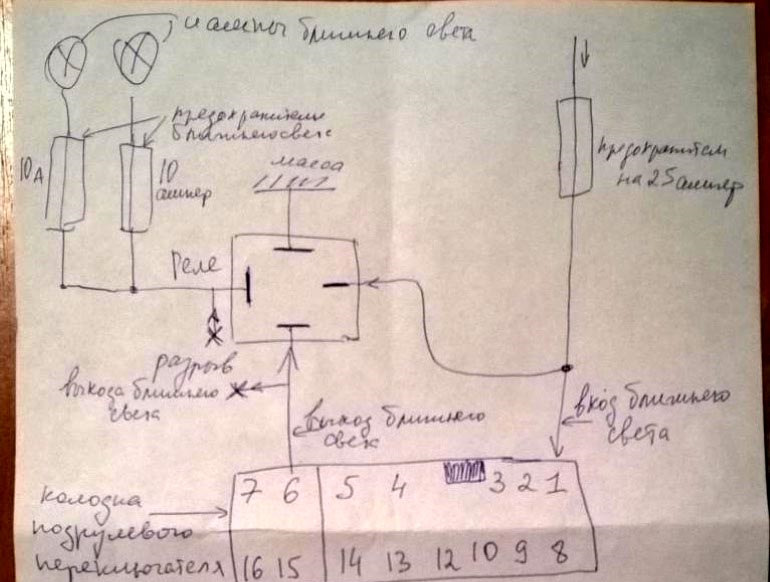

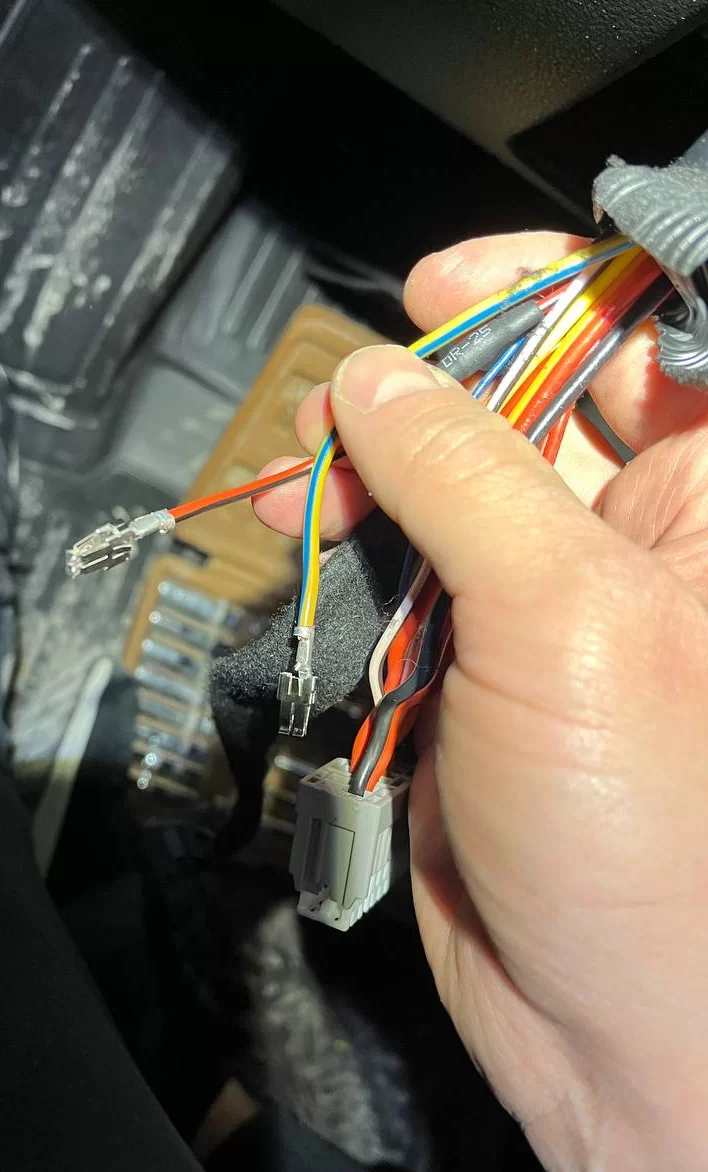

Разобрал оплётку у проводов около клеммы подрулевого переключателя. Разрезал провода с клеммы 1 и 6 (см. схему). Потом помучался с вытаскиванием заводских клемм из ответной части реле, сделал 4 провода по 50 см с клеммами, и вставил их в ответную часть. (Синий и зелёно-жёлтый это у меня питание, коричневые — на свет).

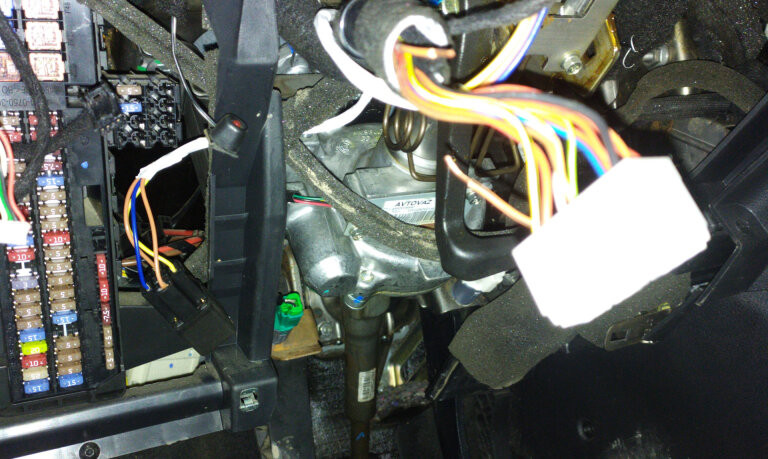

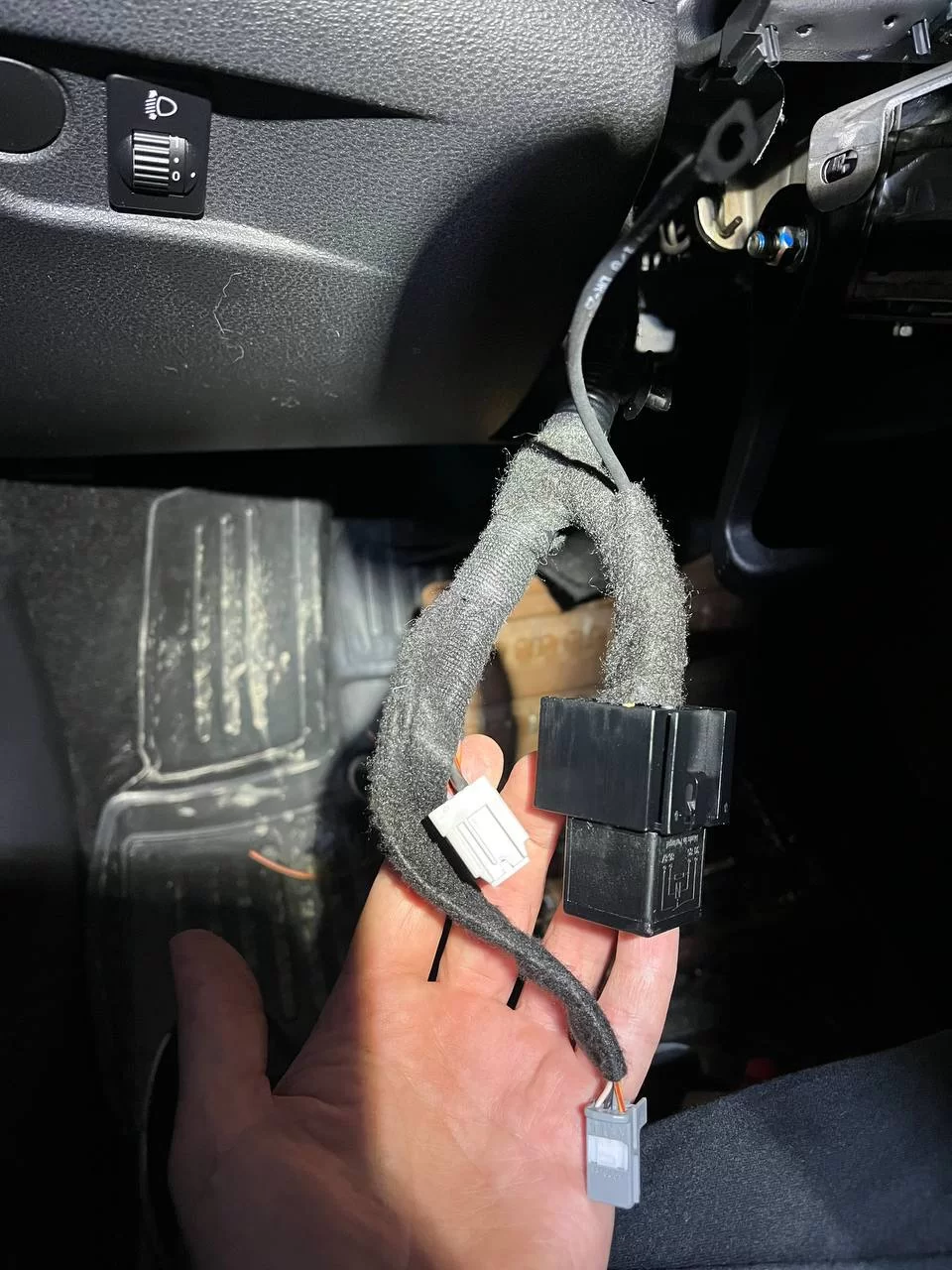

Реле закрепил в нижнем правом углу коробки, где находятся предохранители. Провода вытащил к клемме.
Дальше дело техники. Три соединительных клеммы: синий провод соединил с проводом 6 клеммы, зелёно-жёлтый соединил на гайку (земля), один коричневый соединил с проводом клеммы 1 и второй частью провода, который шёл на клемму 1 (это питание света общее), т.е. там 3 провода получилось, и второй коричневый соединил с проводом, который уходил в косу от клеммы 6.

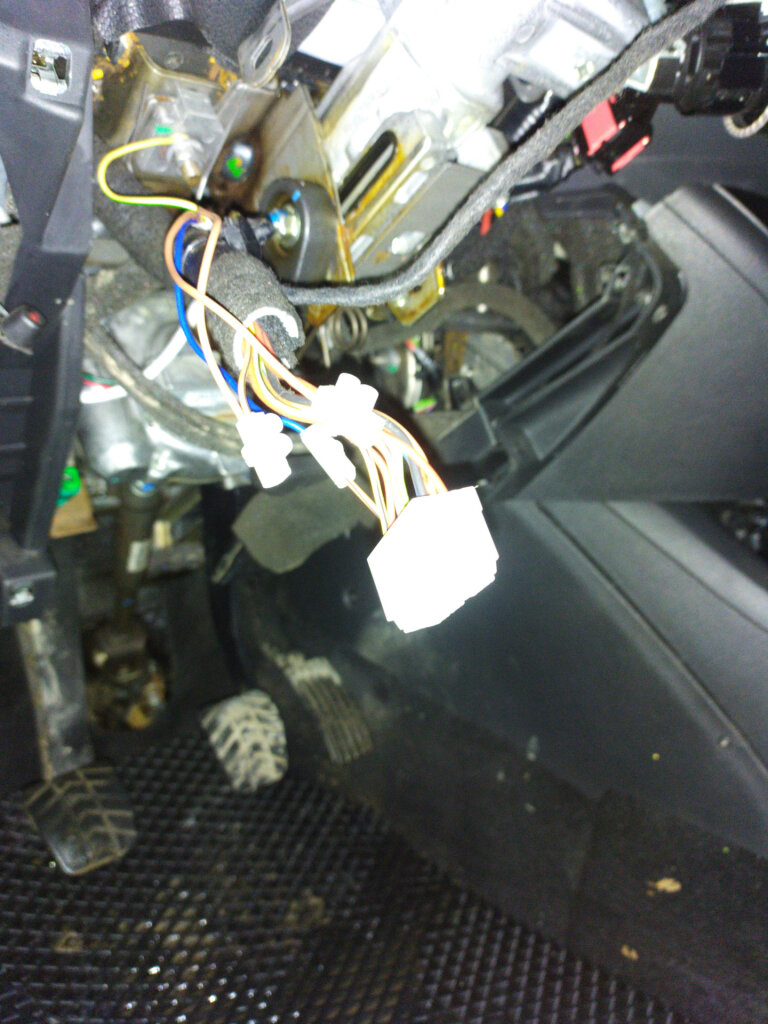

Изолентой скрутил эти провода в одну косу, что бы не болтались. В принципе всё. Не торопясь заняло пару часов.
С гаража ехал домой, трогал подрулевой переключатель — холодный. Что впрочем очень хорошо. И да, немаловажное — на плате я выровнял дорожки, на которых стоит мостик при включённом ближнем свете, что бы мостик не перекашивался. Клеммники берите качественные. Что бы не пришлось снова туда лезть
