    Установка подсветки мест входа-выхода на Лада Веста и XRAY

     11 июля 2017  Лада.Онлайн    79 569    25

    Установка подсветки мест входа-выхода на Лада Веста

    На Luxe комплектациях автомобиля Лада Веста и Lada XRAY Exclusive есть опция «Подсветка мест входа-выхода в передних дверях». Освещение в нижней части дверей позволяет не наступить в грязь или лужу в темное время суток. Рассмотрим, насколько сложно установить подсветку в передние или задние двери своими руками.

    Потребуется:

    • Плафон освещения порога от Приоры (артикул 21703714028) или штатный от Весты (264709249R), либо с AliExpress (см. каталог).
    • Разъемы для плафонов (продаются отдельно).
    • Провода.

    Плафон освещения порога от Приоры

    Где купить? В нашем интернет-магазине (Подсветка салона Весты, Подсветка салона XRAY)

    Установка

    Порядок действий:

    1. Снять обшивки дверей (инструкция для Весты и XRAY).

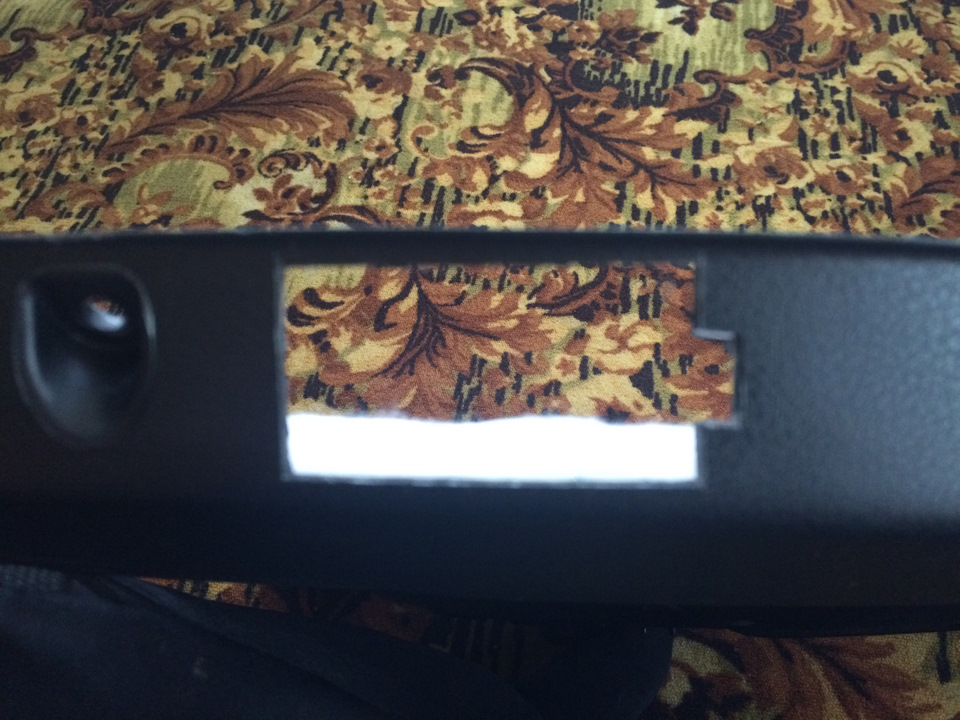

    2. Вырезать в нижней части обивки отверстие для плафона (канцелярский нож или дремель).

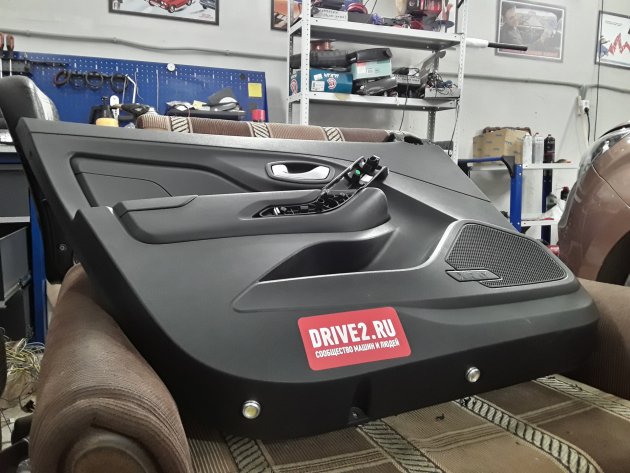

    3. Установить плафон в обшивку двери. Для исключения попадания на них влаги, обрабатываем разъемы термоклеем.

    Установка подсветки мест входа-выхода на Лада Веста и XRAYУстановка подсветки мест входа-выхода на Лада Веста и XRAY

    Кстати, вместо плафона для подсветки зоны около машины можно использовать светодиодную ленту. Она крепится при помощи двухстороннего скотча, поэтому отверстий в обшивке дверей делать не нужно (см. пример на Лада Гранта).

    Подключение

    Дополнительная подсветка в дверях должна работать по аналогии со штатным плафоном освещения. То есть, чтобы включалась при открытии двери и потухала при закрытии. Для этого выполняем подключение по одной из схем.

    Выполнить подключение к штатному плафону освещения ЭРА-ГЛОНАСС:

    • 11 и 14(бело-розовые) - +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
    • 15(черный или сине-черный) - «масса».
    • 17 (белый)- «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

    К центральному блоку кузовной электроники (ЦБКЭ). На Lada XRAY он находится у ног водителя слева, а на Лада Веста - за бардачком.

    • Колодка P1 контакт С4 (толстый красный провод) - 12 В при снятии с охраны.
    • Колодка P1 контакт С6 (белый провод) - плавно появляется «масса» при открытии двери.

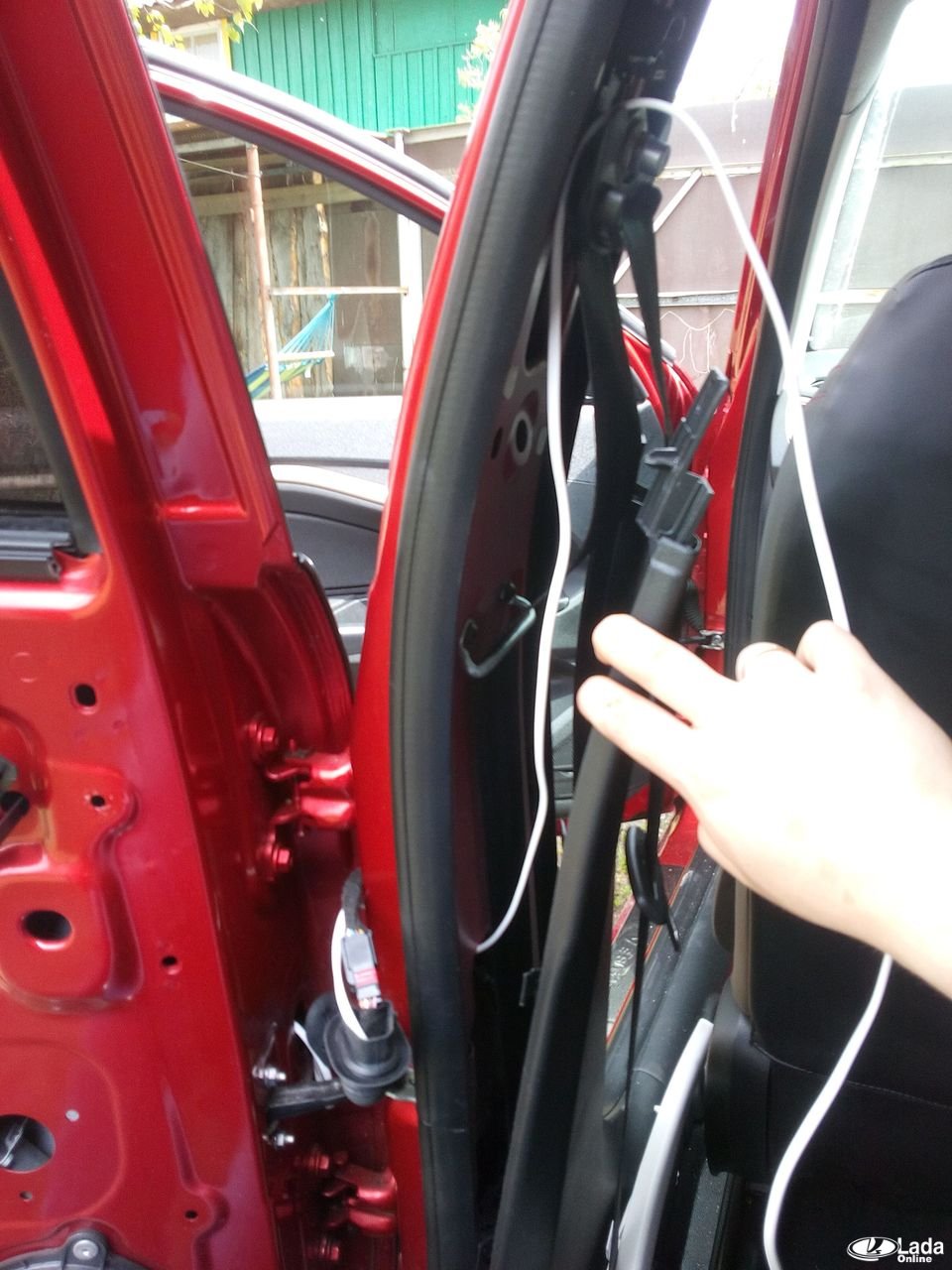

    Прокладываем провода:

    • Из двери в салон проводку проводим через штатные резиновые гофры (в которой располагается акустический провод динамика).
    • Выводим провода к плафону под обшивку потолка (под накладками стоек дверей).

    провода подсветки в дверях лада веста и xrayпровода подсветки в салоне лада веста и xray

    Проверяем подсветку, открывая любую из дверей автомобиля.

    Установка подсветки мест входа-выхода на Лада Веста и XRAYУстановка подсветки мест входа-выхода на Лада Веста и XRAY

    А что думаете вы на счет такой доработки Весты и XRAY? Кстати, аналогичным образом можно подключить подсветку для пола в салоне автомобиля или дополнительный плафон освещения для пассажиров заднего ряда.

    Фото: бортовой журнал Raiven-Tumen

    Ключевые слова: двери лада веста | двери lada xray | внешняя подсветка лада веста | внешняя подсветка Lada XRAY

    Поделиться в социальных сетях:

    Стоит ли устанавливать подсветку в двери Vesta/XRAY?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. ВЛАДЕЛЕЦ LADA VESTA LUXE ЗАМЕНИЛ ПОДСВЕТКУ ЗОНЫ ВЫХОДА

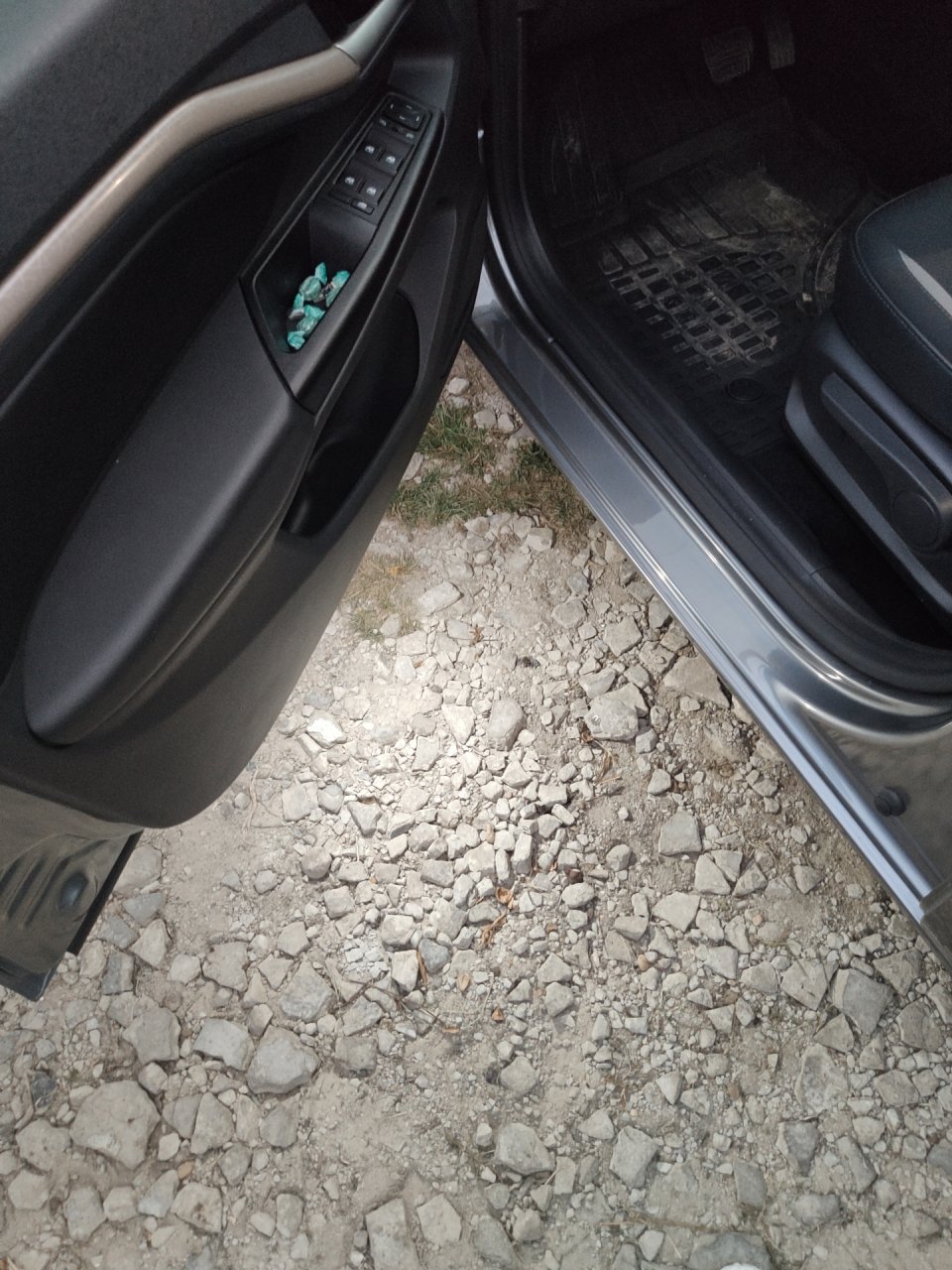

      Пишет: "Так как машина люксовая, то установлена с завода подсветка в дверях, но мне непонятно, почему она желтая, несмотря на то, что в салоне вся подсветка диодная. Купил 2 биполярных диода бесцокольных по 85 рублей каждый. Установка обоих заняла минут 5 максимум. Поддеваем плафоны желтой лопаткой со стороны дверных петель и меняем лампочки. Результат, конечно, на лицо. Стало во много раз ярче."

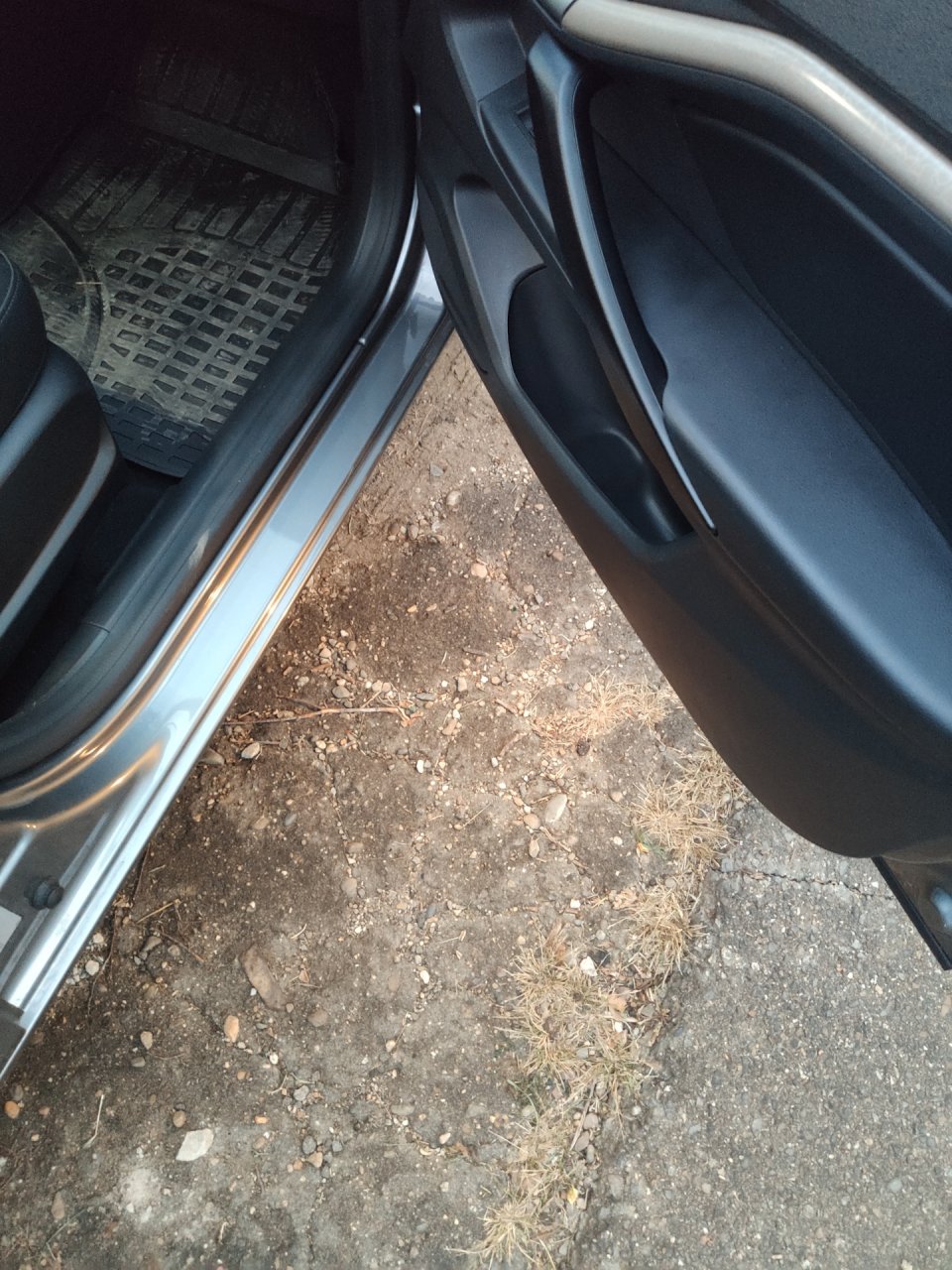

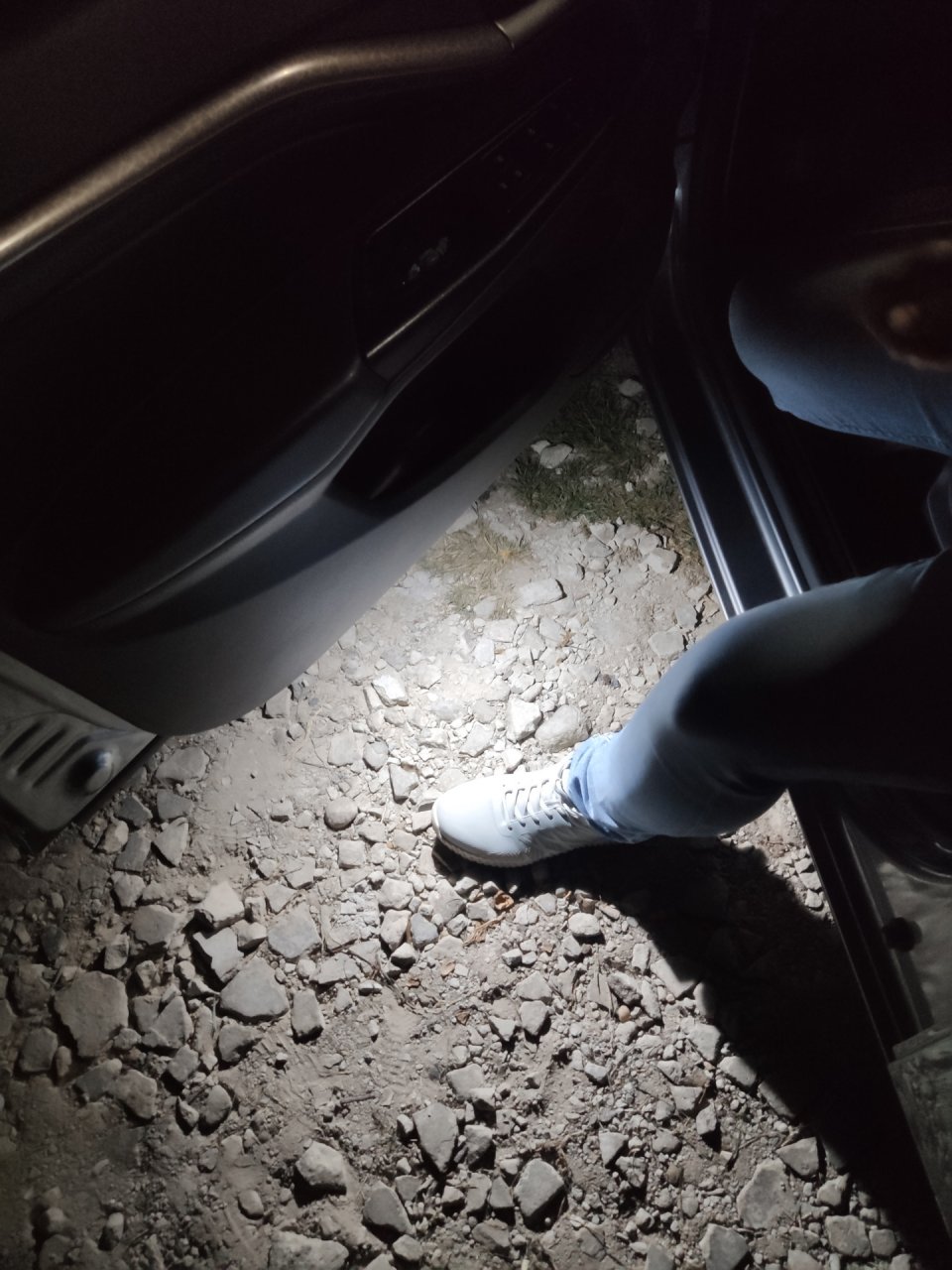

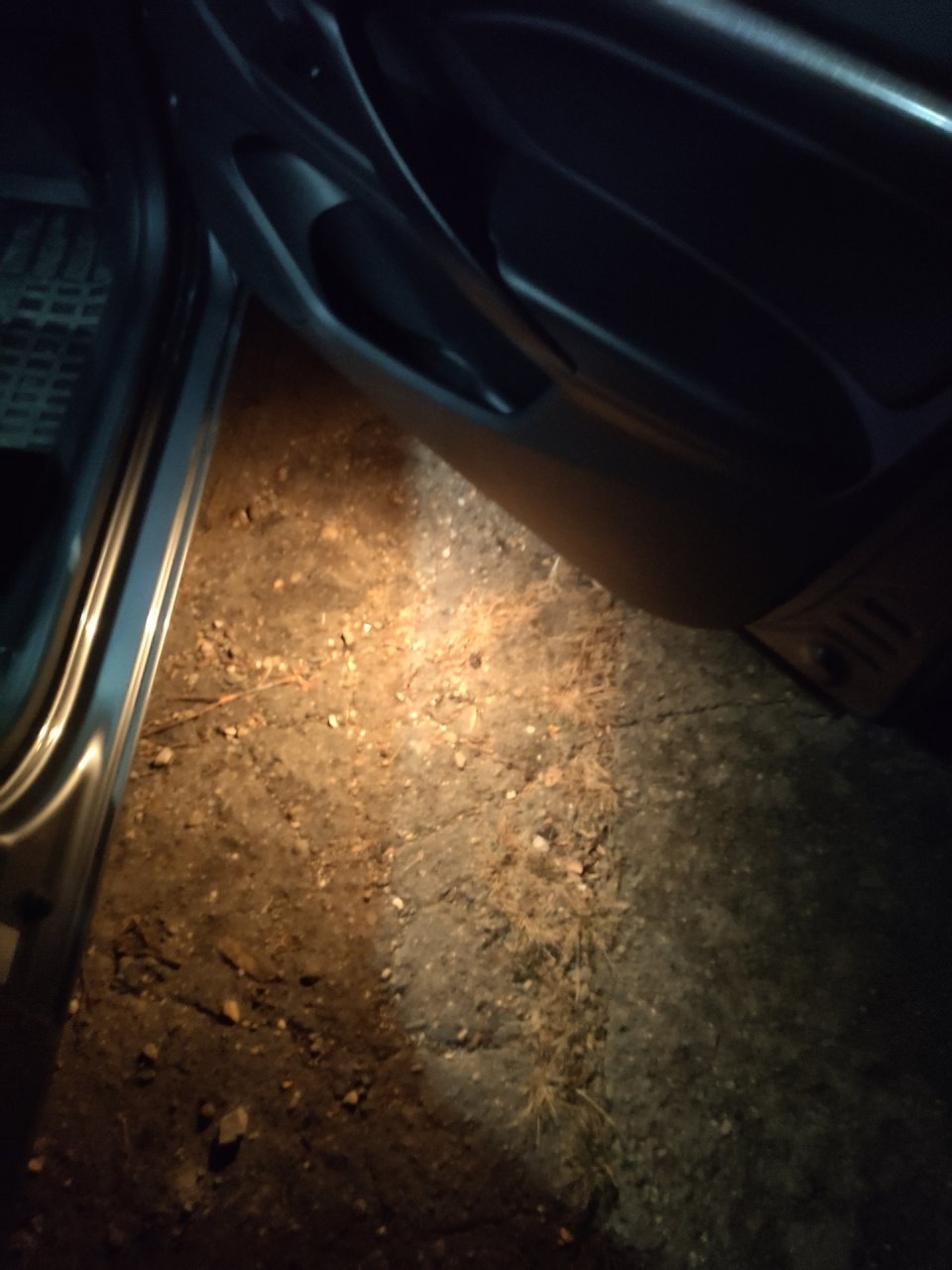

      На фото сравнение штатной желтой и светодиодной белой





      https://www.drive2.ru/l/571954679848633448/
    3. Гость Сергей
      Гость Сергей
      11 декабря 2018 11:22

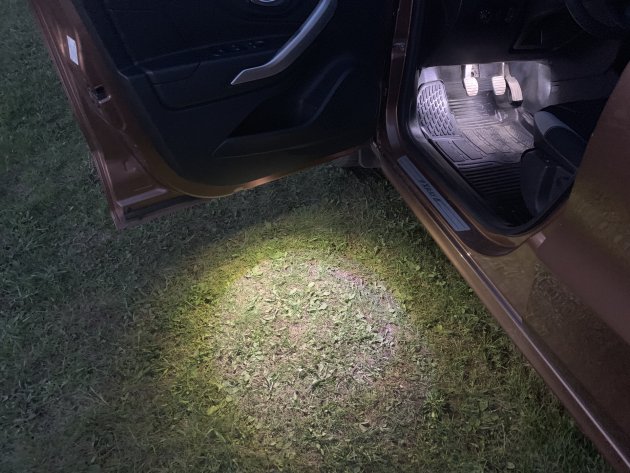

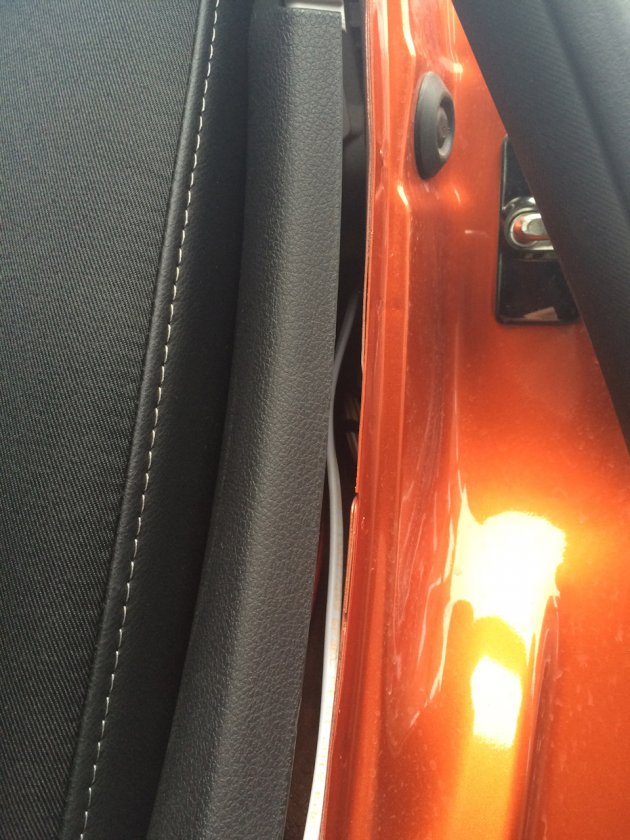

      Сделал такую подсветку на своём XRAY. Только вместо лампочек светодиоды с картинкой с Али. Запитал от подсветки багажника. Жгут проходит вдоль порога водительской двери.
      Мне результат нравится. Неожиданно оказалась дополнительная опция - подсветка ног водителя и пассажира. Поскольку после закрытия двери лампочка ещё некоторое время горит и через щель между порогом и дверью освещает пол.
      Нравится +5 Не нравится

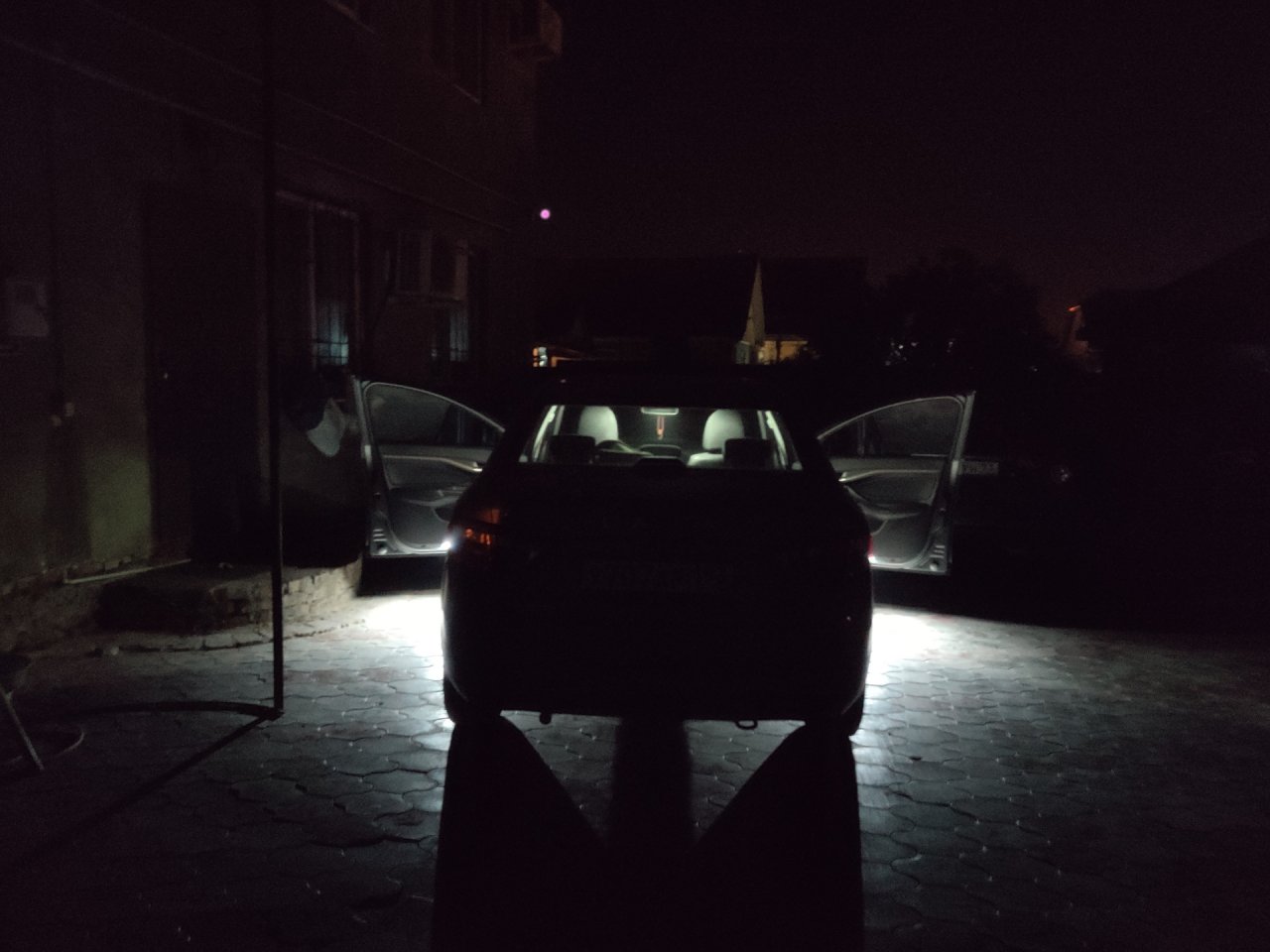

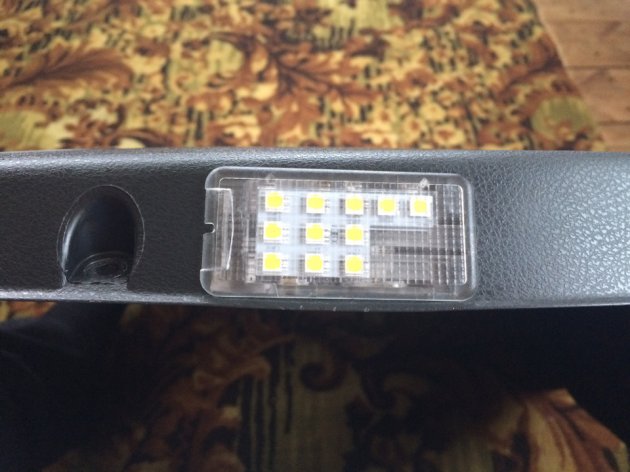

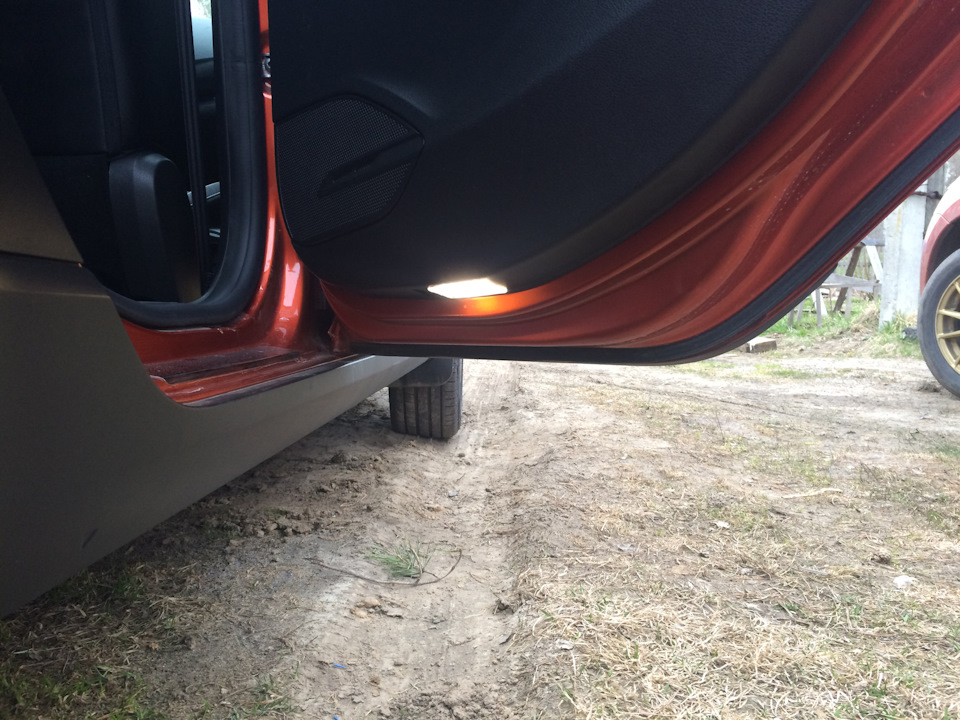

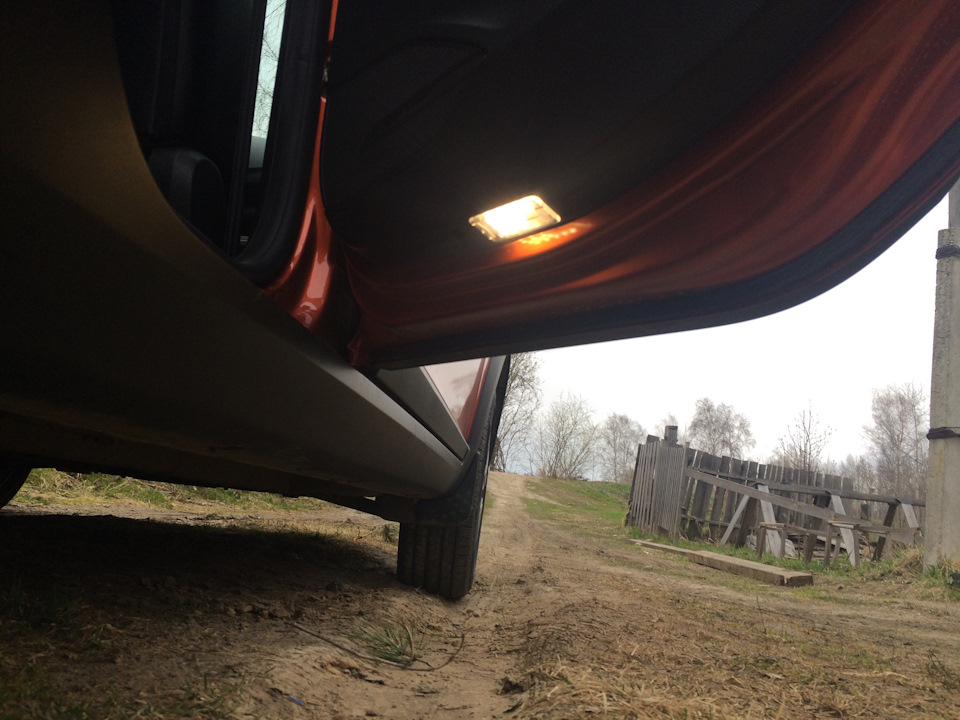

    5. Еще один пример установки подсветки в задние двери Lada Vesta SW Cross:

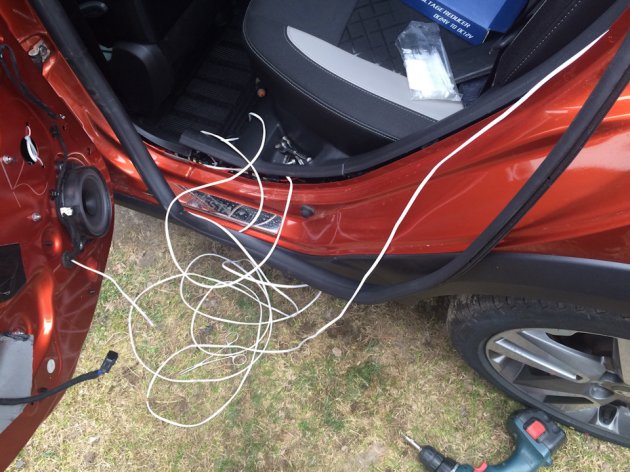

      Установка заняла два часа времени, не торопясь снял обшивку дверей и начал смотреть как прокинуть провода на питание.
      Все оказалось намного проще чем я думал, даже не пришлось ничего разбирать, провода легли как надо, питание зацепил от плафонов в багажнике, провода туда прошли со свистом и без всяких затруднений.








      https://www.drive2.ru/l/502424863042962615/

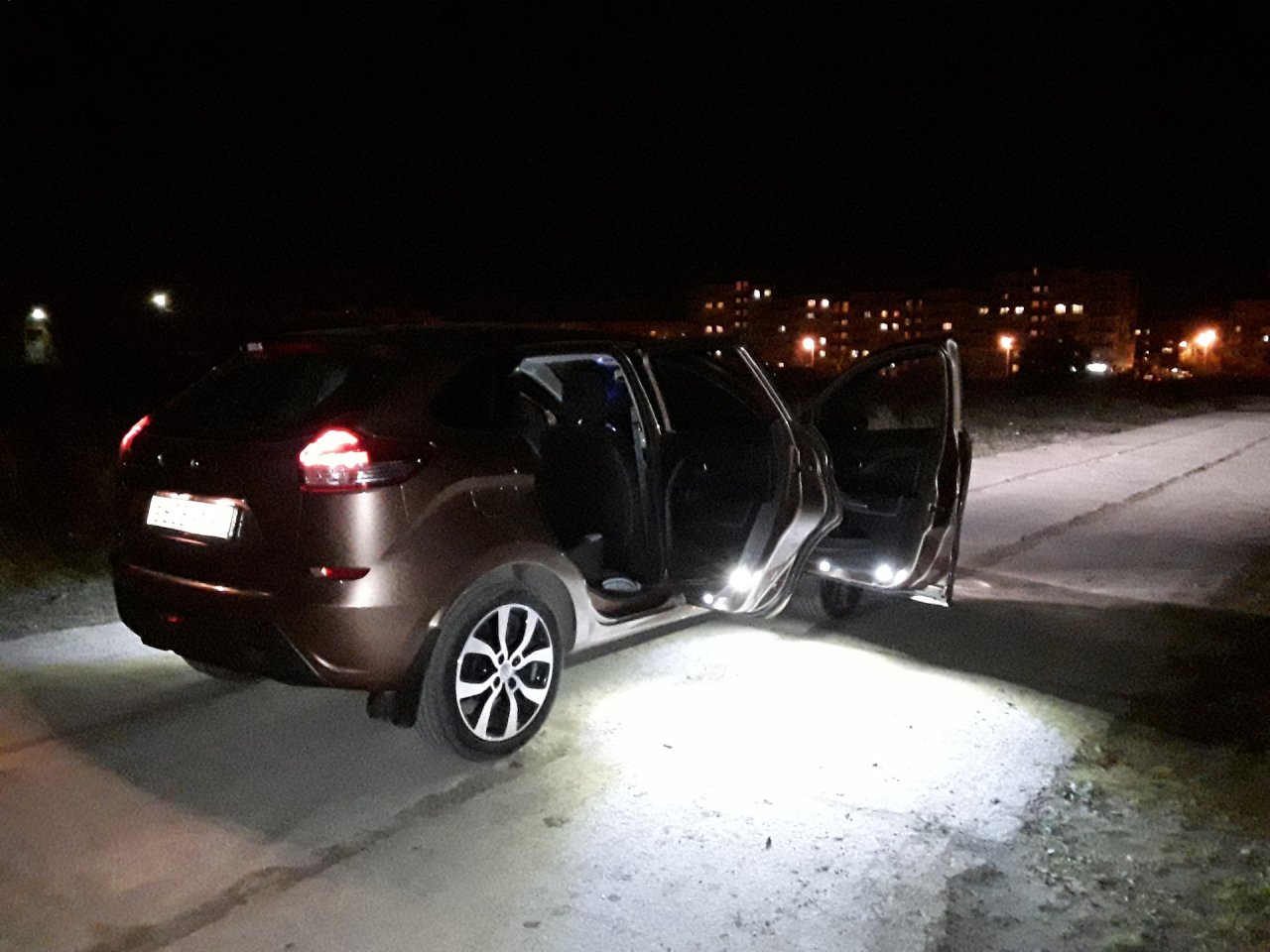

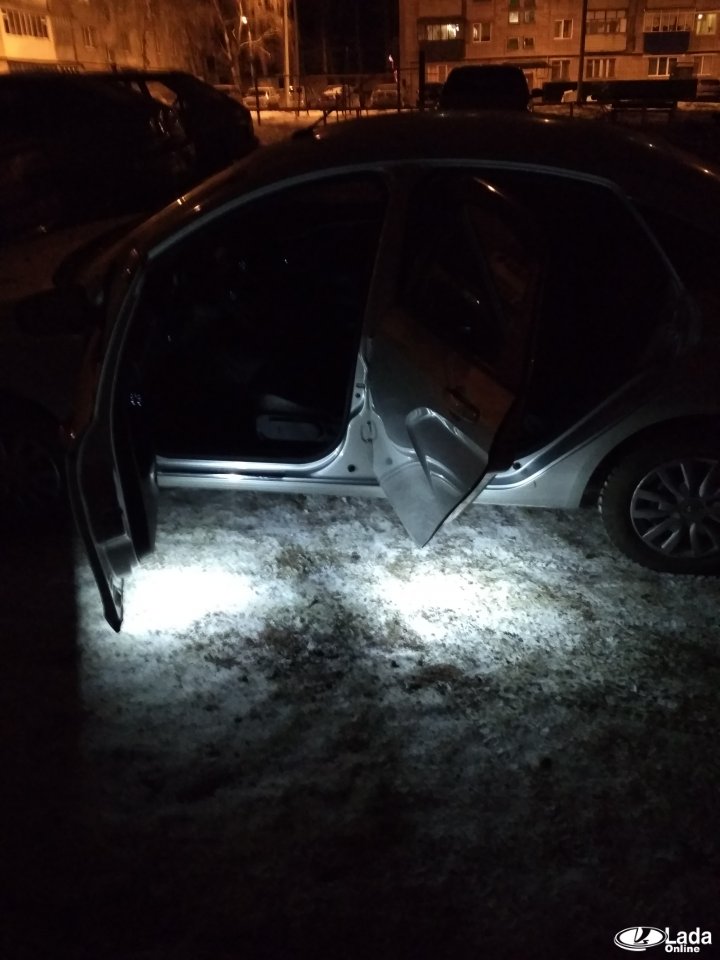

    6. LadaOnline,передние от плафона , задние подсветка багажника . За счёт диодов фонари в дверях дают такой эффект
      Нравится 0 Не нравится

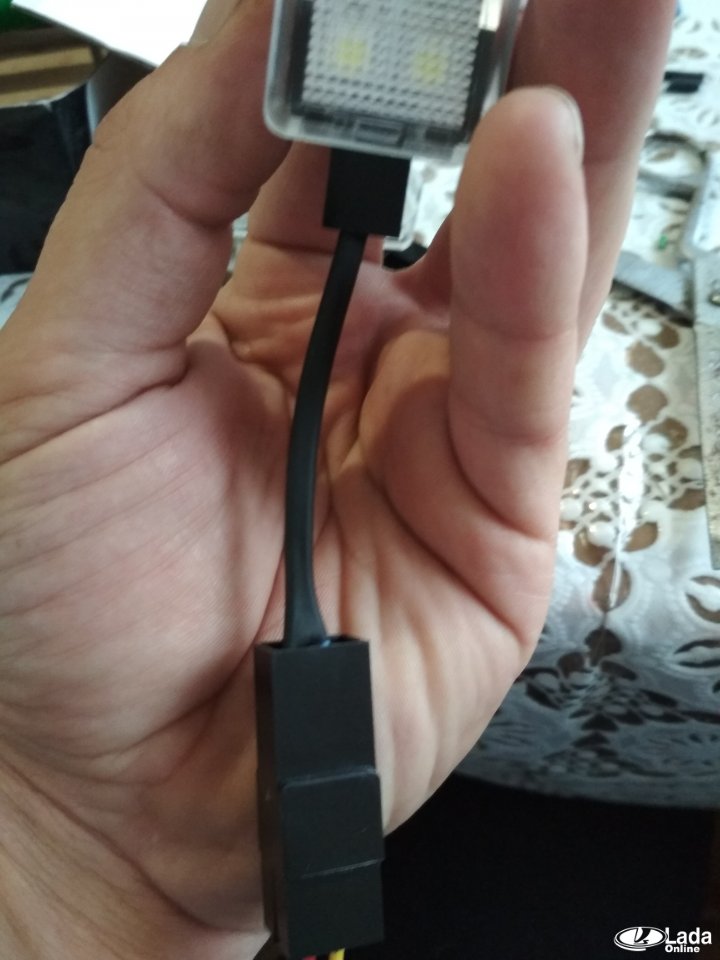

    7. m.oleg,
      как подключили?

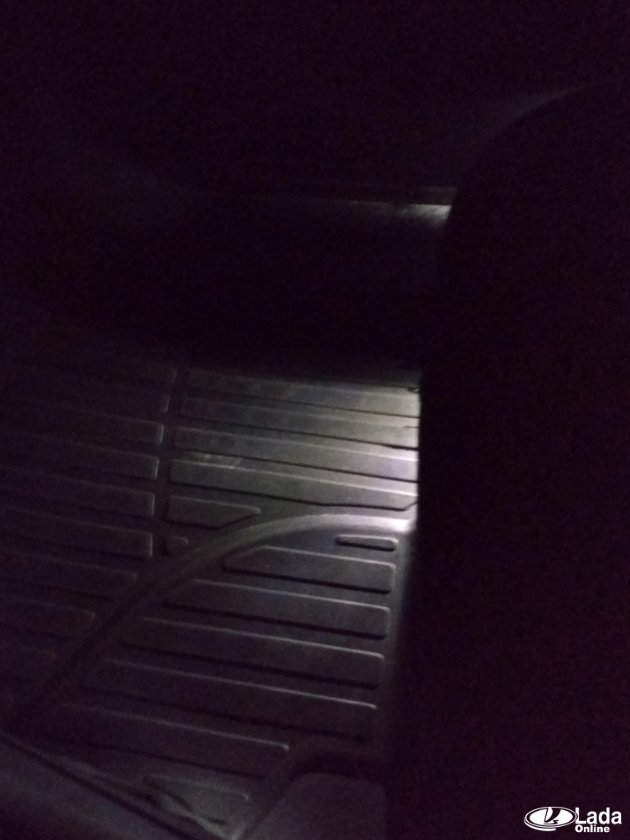

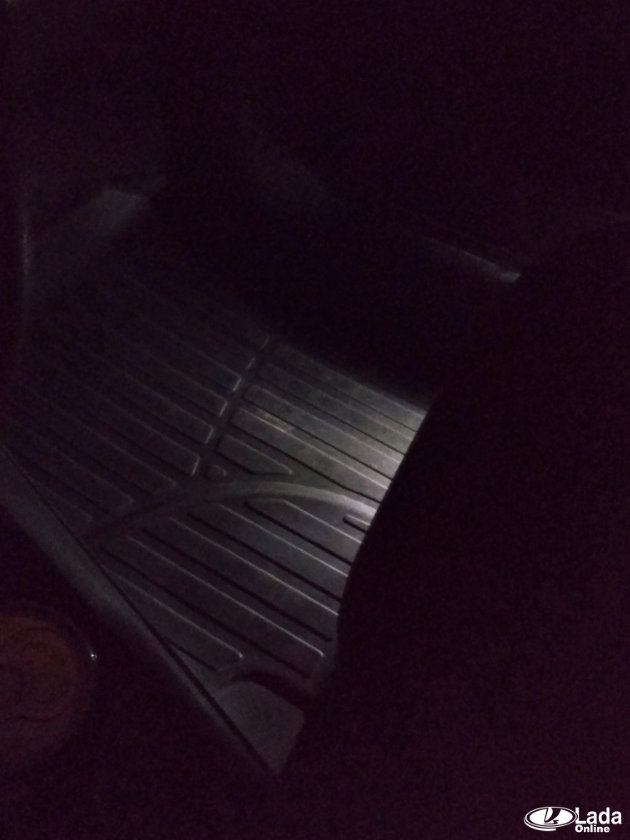

    8. Вот так внутри при открытии . Загорается медленно и тухнет
      Нравится 0 Не нравится
    9. Serega70,
      Пробовал через концевик . плюс от плафона минус с концевика . загорается сразу ярко . тухнет тоже резко . не медленно . основной плюс всех четырех это подсветка ног так сказать , мне нравится . чуть позже добавлю фото
      Нравится 0 Не нравится
    10. Serega70,
      там скорее всего их нет, т.к. управление через EMM
    11. LadaOnline,
      Проверить пока не могу, но должно быть по идее. Я ищу альтернативный способ подключения фонарей, вот и спрашиваю можно так или нет. Может кто знает))
      Нравится -1 Не нравится
    12. Serega70,
      а вы проверьте, есть ли 12В на ЭСП?
    13. LadaOnline,
      Я так и написал. Вопрос в том, зачем провода в салон выводить, если можно подключить прямо в дверях, и работать фонари будут по одному как положено.
      Нравится +5 Не нравится
    14. Serega70,
      массу с концевика возьмите.
    15. Если так подключать, то при открытии любой двери все фонари загорятся, так получается? Нельзя каждый фонарь в своей двери подключить, например плюс от стеклоподъемника, а минус с конечника?
      Нравится 0 Не нравится

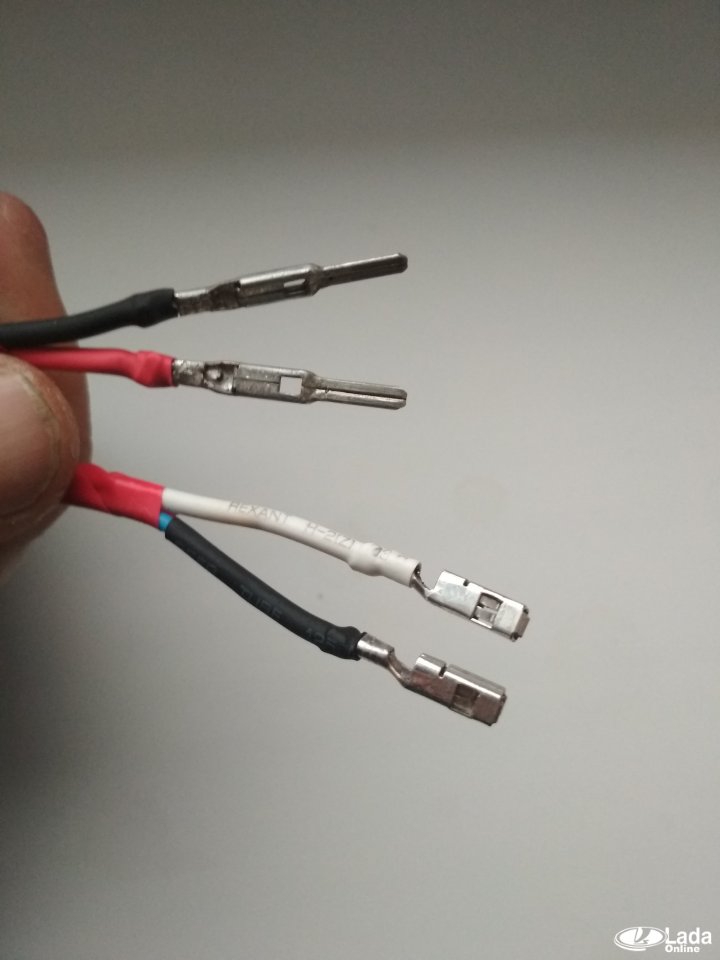

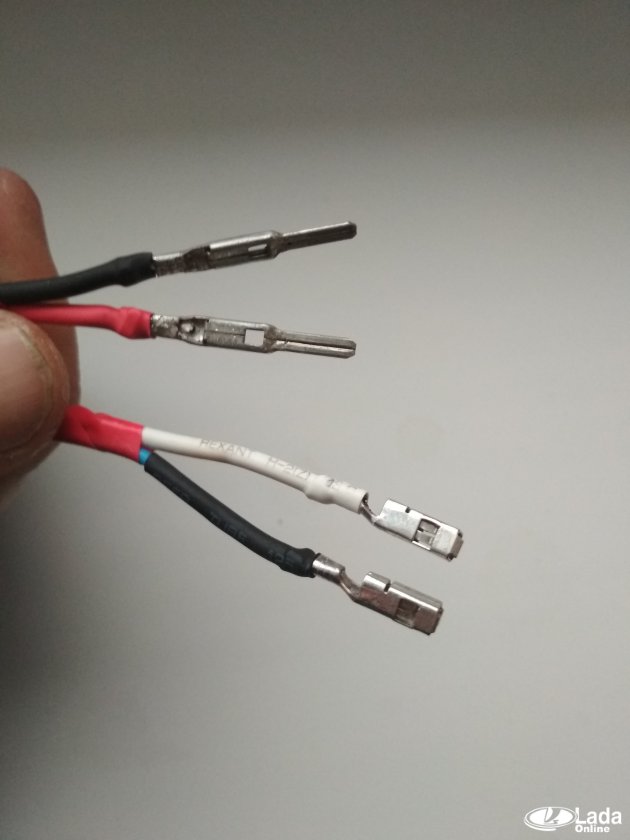

    16. Клеммы колодки передней двери 7703497348 - мамы широкие 2,8 мм 7703497157 - папы к ним . 7703497342 -
      мамы узкие 1,5 мм 7703497166 -папы . За наводку спасибо https://www.drive2.ru/users/batonskij/ . Сама колодка от Renault Megane 3

      Нравится +2 Не нравится
      1. Гость Владимир
        Гость Владимир
        7 апреля 2019 22:31
        клеммы идеально подошли?
        Нравится -2 Не нравится

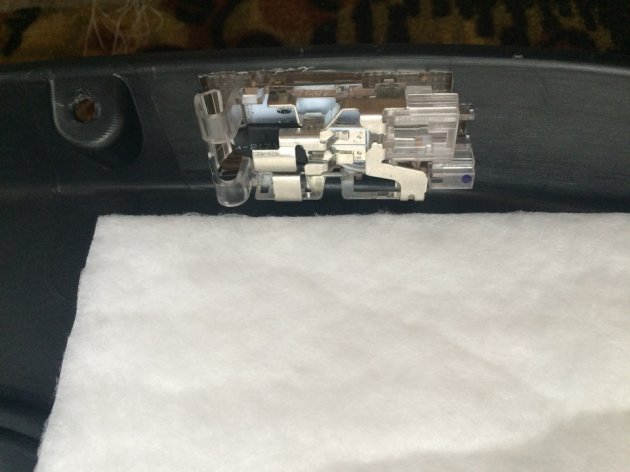

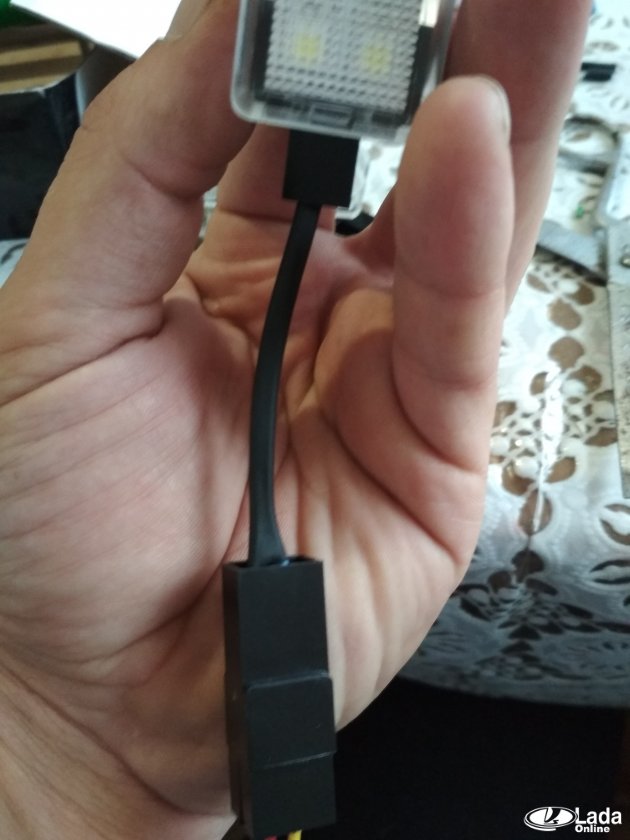

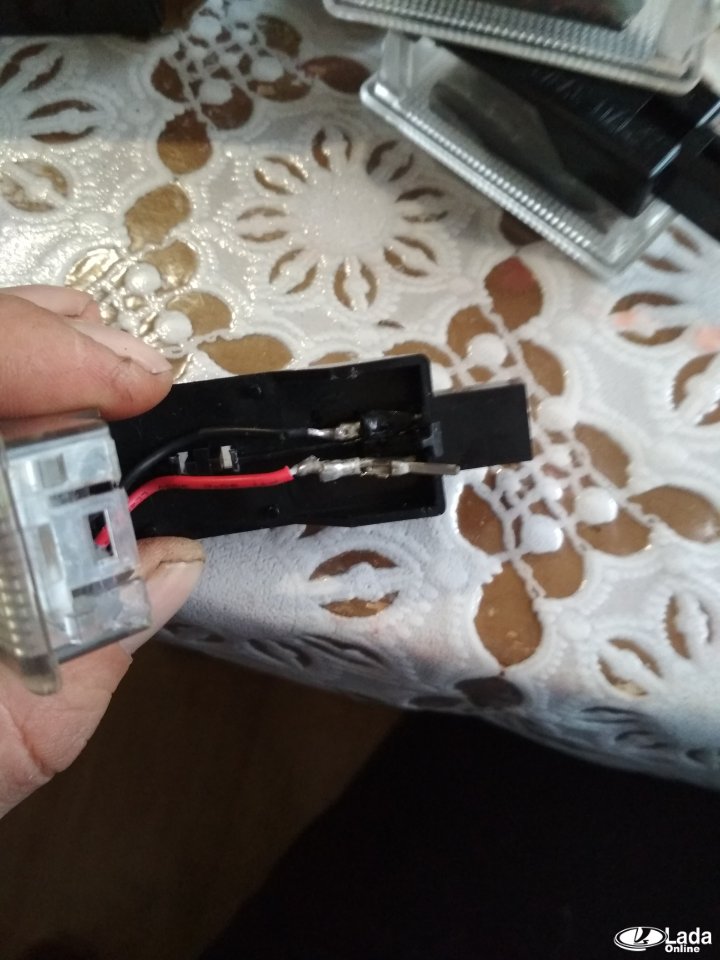

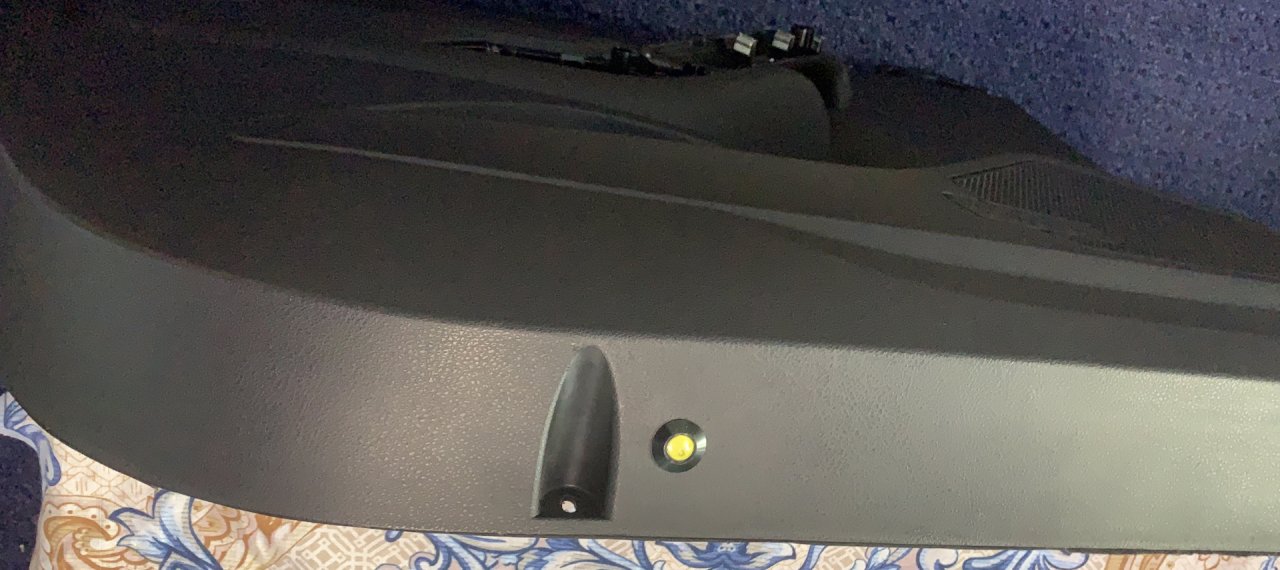

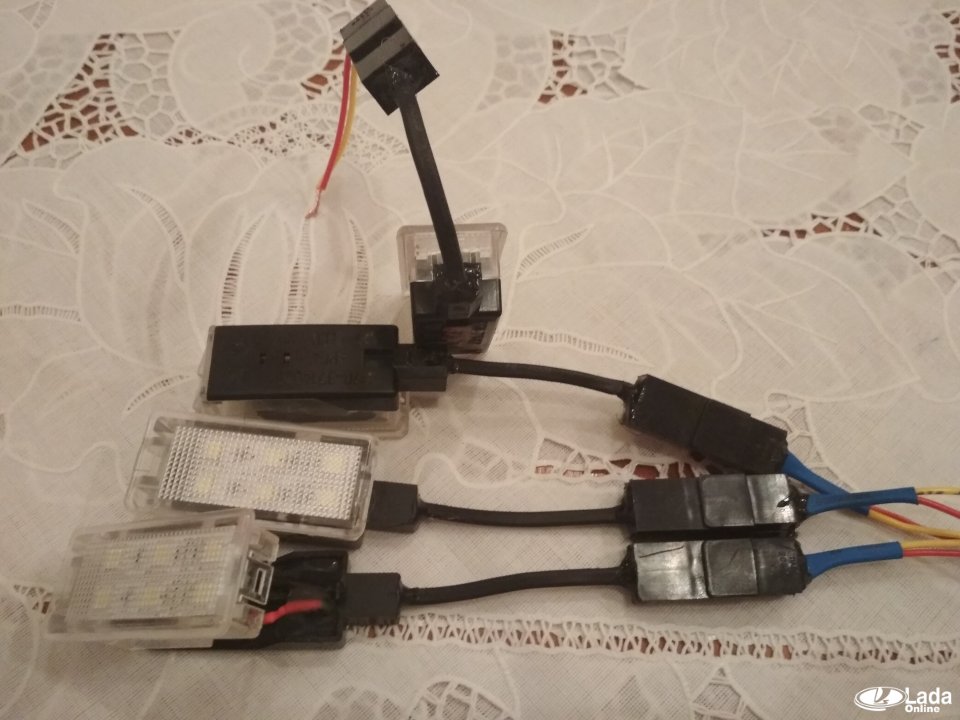

    17. Добавляю свою версию переделки плафонов Приора . так как не нашёл штекер . Залил всё термоклеем . Один уже врезал в переднюю дверь . встает идеально .
      Нравится +2 Не нравится
    18. m.oleg,
      в данном примере провод в гофре просто прокладывался при помощи спицы, минуя разъем. Какие в разъемы клеммы неизвестно. Если найдете их, напишите.
    19. Возникла проблема . Колодка проводов передней двери . от чего она ? Нужны клеммы . сверлить её не вариант
      Нравится 0 Не нравится
    20. m.oleg,
      есть случаи, когда схема монтажного блока из руководства по эксплуатации не совпадает с действительностью на некоторых комплектациях Вест. Поэтому лучше проверить, вытащить предохранитель и замерить напряжение на месте, где вы хотите выполнить подключение.
