Доработка подсветки USB зарядки задних пассажиров Lada Vesta NG

17 января 2023 Maxflomaster 6 325 7

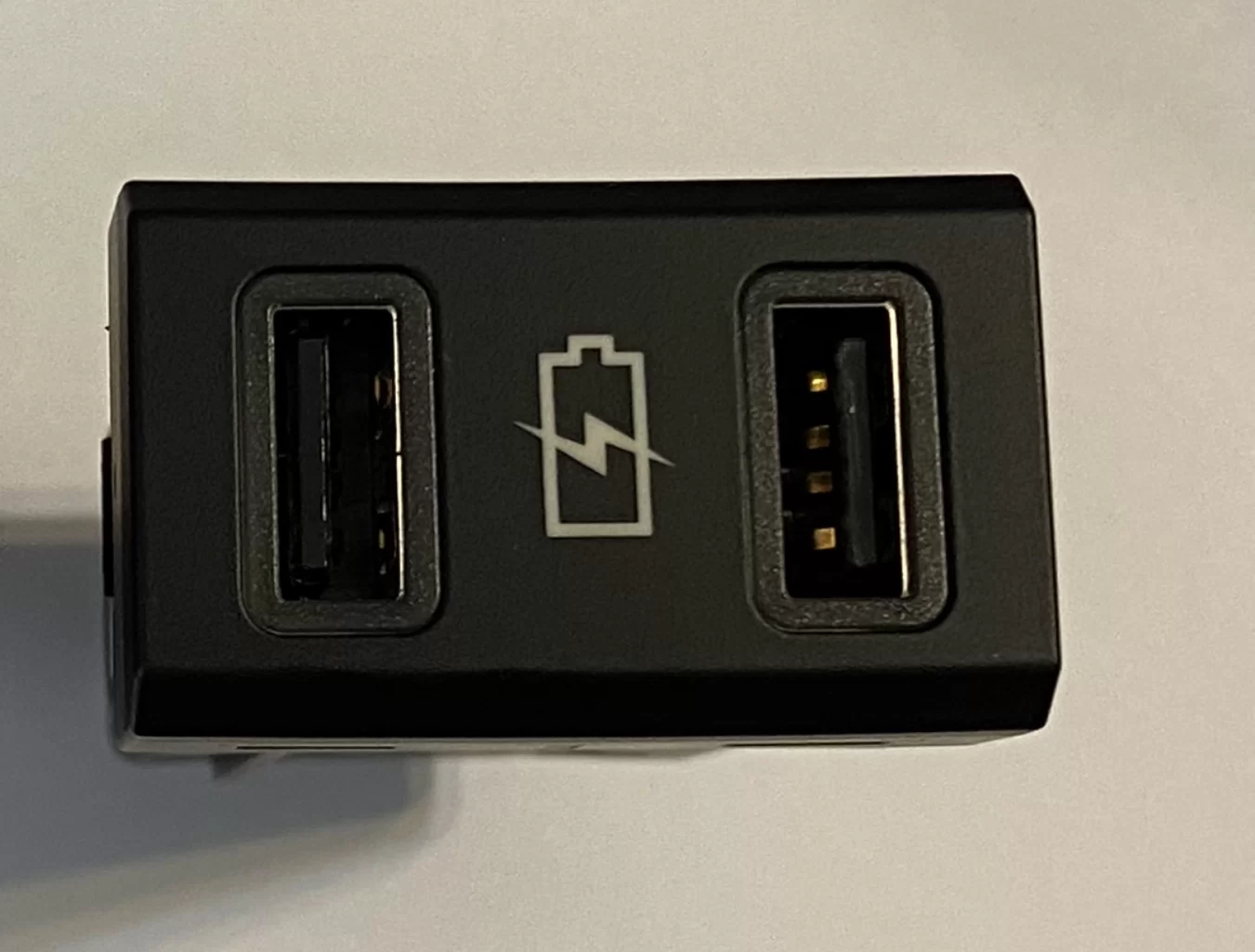

В зависимости от версии исполнения штатная USB зарядка на Lada Vesta NG (New Generation, новое поколение) может имеет разную реализацию подсветки. У меня была подсветка только иконки батареи, которая загорается при повороте ключа в АСС (т.е. постоянно). Я решил доработать конструкцию и сделать подсветку USB портов.

После разборки устройства выяснилось, что индикация портов была предусмотрена, но не распаяна.

Питание индикации идет непосредственно от портов. 5 вольт на них присутствует постоянно. Пытался выяснить, есть ли режим, при котором порты обесточены, но в момент подключения потребителя, контроллер подаёт питание и повышает ток.

Для реализации type-C такой режим предусмотрен.
В реализации USB A логика автоопределения разведена на землю, что значит питание портов будет принудительным. В такой реализации при распайки индикации она будет работать постоянно (как только на блок будет подано питание). Такой вариант не очень интересен, хоть и имеет права на жизнь.

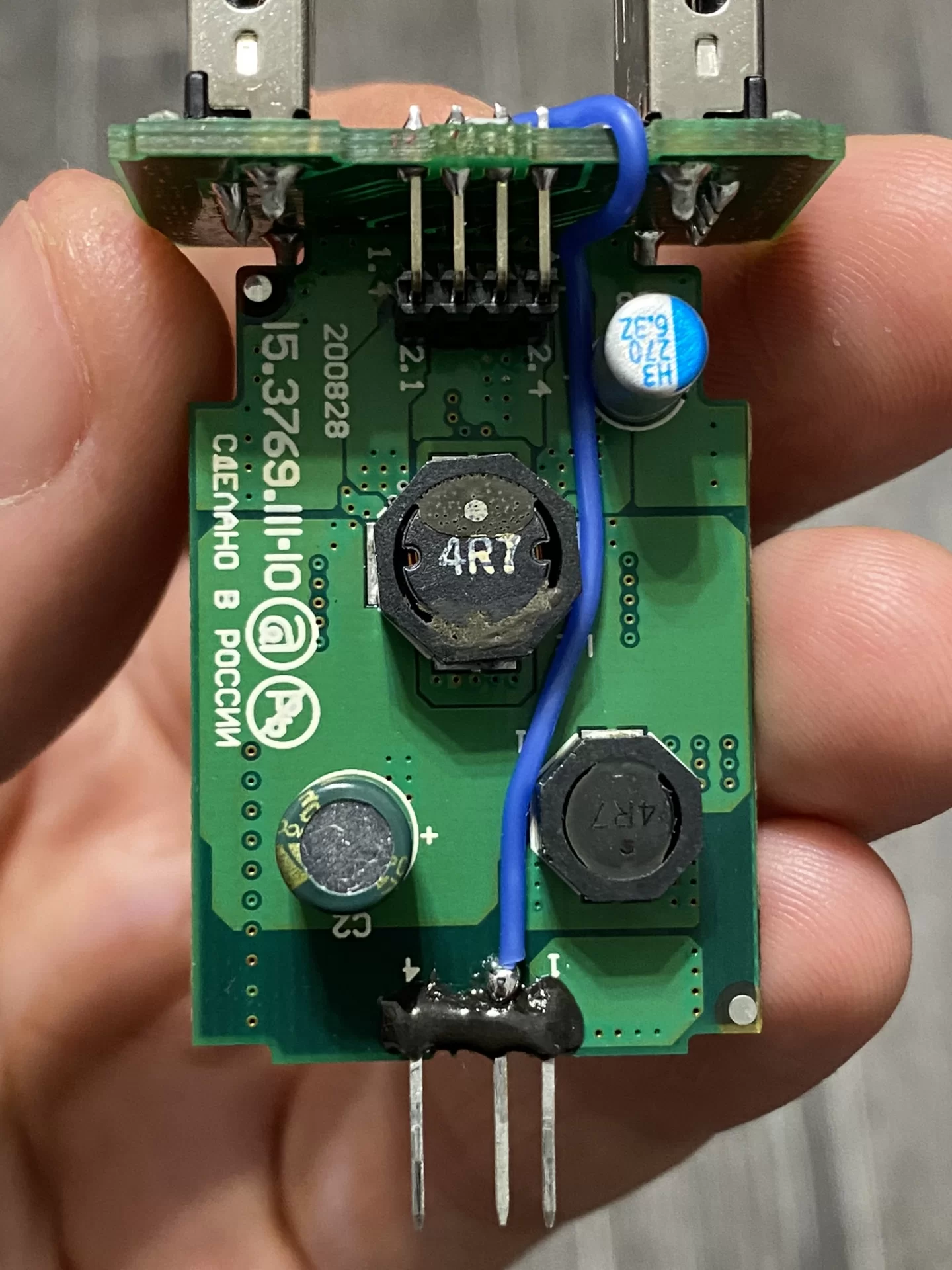

На данном этапе решил поэкспериментировать с подсветкой и индикацией передней панели. Вернул линию габаритов:

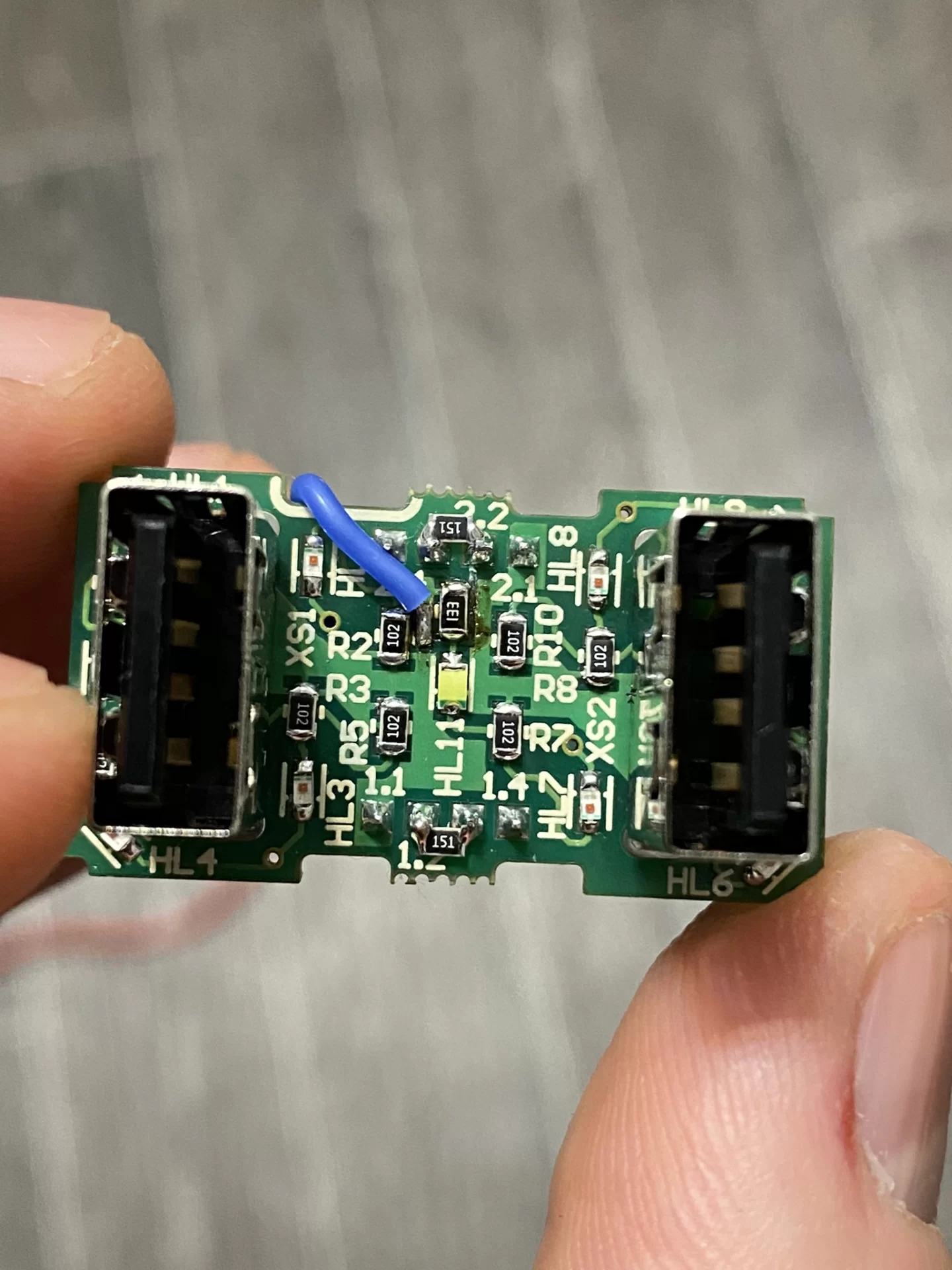

При включении габаритов горит центральный светодиод:

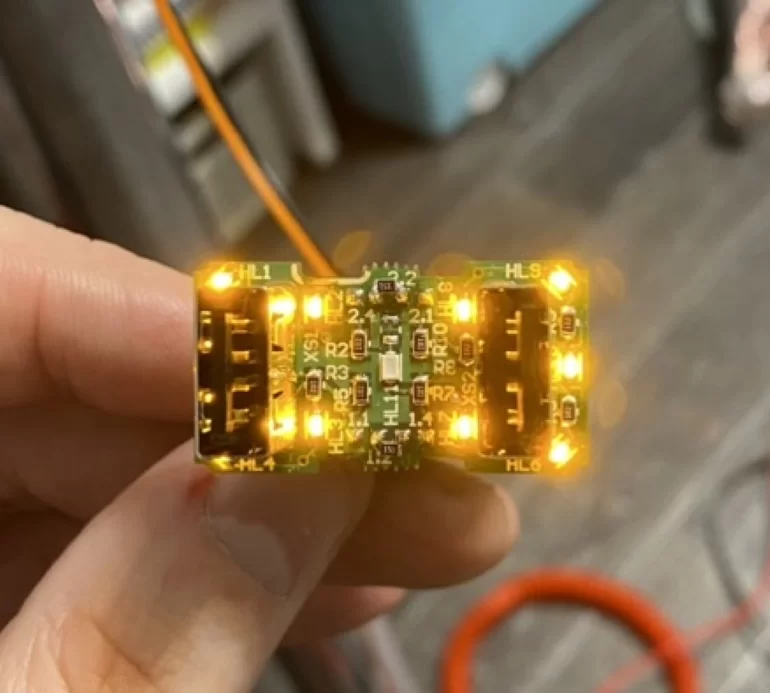

При подаче питания, загорается подсветка вокруг портов (реализовал вариант с оранжевым светом)

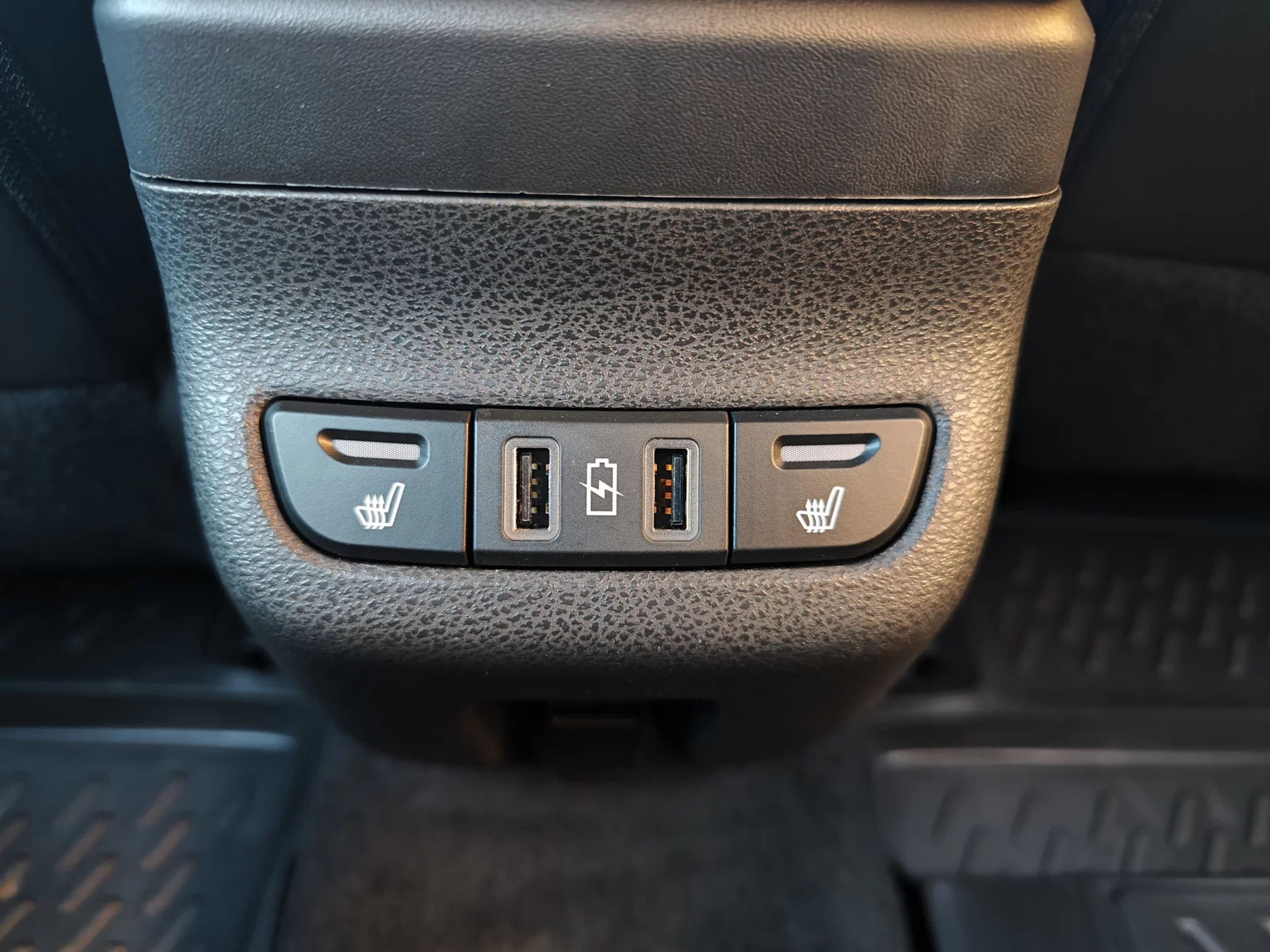

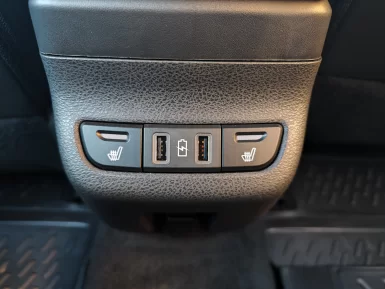

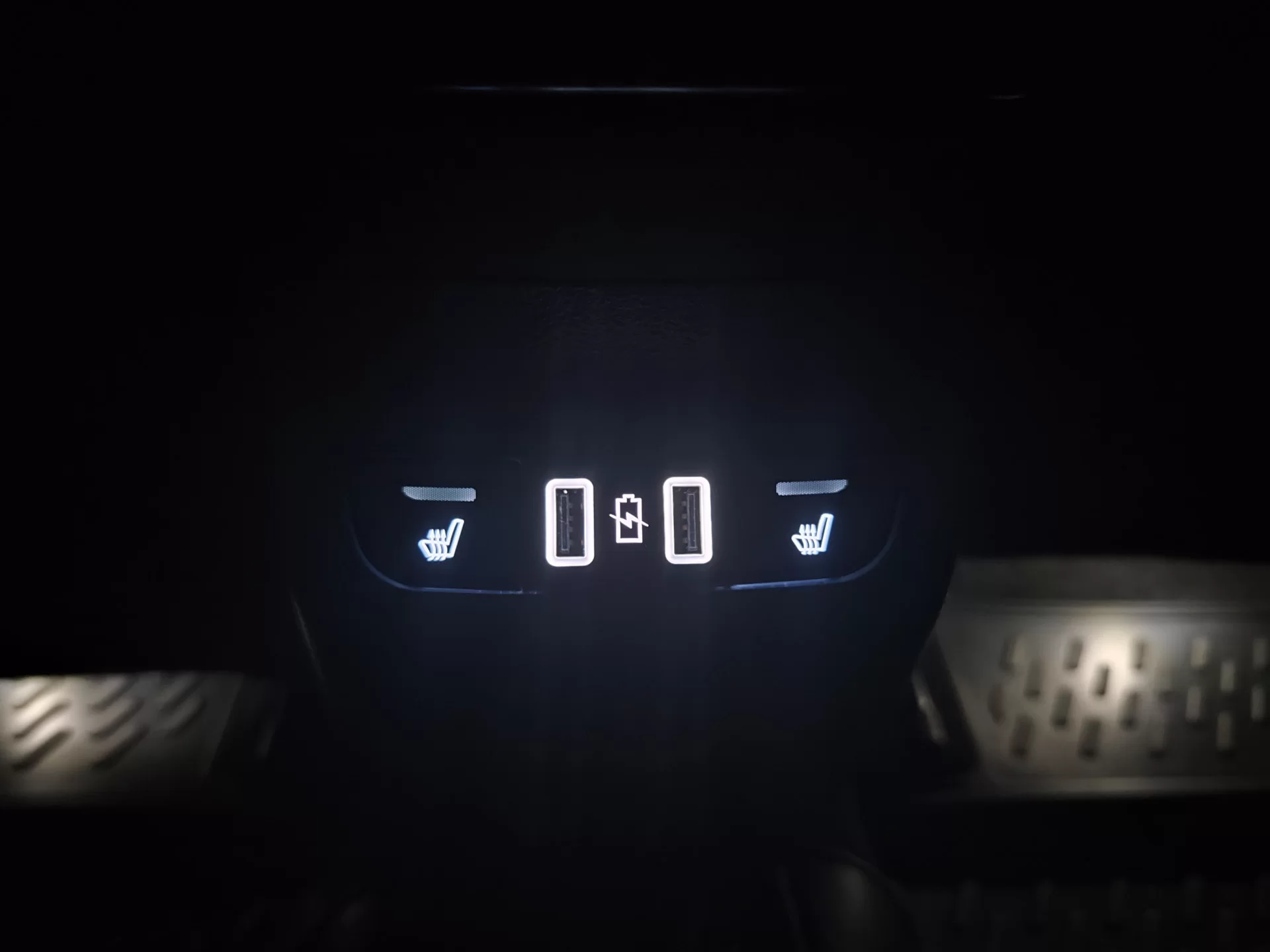

Вот так выглядит заводская подсветка в случае, если все светодиоды распаяны с завода (фото polivakk):

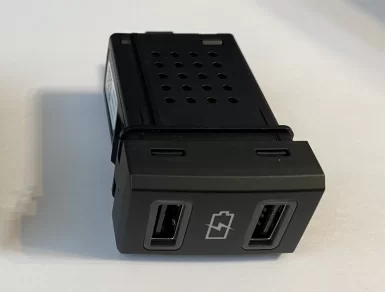

Где купить: в нашем интернет-магазине (старого образца 1 порт 8450031052, нового образца 2 порта 8450040817).

Поделиться в социальных сетях:

👍

bulkashev
1 декабря 2023 15:09

взял двойной юсб такой же, и так же неоказалось подсветки, нужна помощь! как доработать? как допаять? резисторы? провод откуда именно? в 3 контакт.

0
1. Лада.Онлайн
  1 декабря 2023 15:11

  на фото видно куда именно припаяно же )
2. bulkashev
  1 декабря 2023 18:25

  как следует не видать, не четкое фото!!! в том месте несколько контактов, а запаян провод непонятно, как будто соединили несколько контактов!!!

  0
3. Maxflomaster
  2 декабря 2023 00:46

  Подсветка иконки по умолчанию идет от портов, я обрезал эту линию и вывел ее отдельно на провод, при этом заменил диод подсветки иконки и ограничивающий резистор. В вашем случае нужно подбирать

  +2
4. bulkashev
  1 декабря 2023 18:27

  смд резисторы какие и где??? смотрю везде разные!!! а на боковых местах фото нет, какие там резисторы гадай!!!

  0
5. Maxflomaster
  2 декабря 2023 00:44

  Резисторы нужно подбирать под диоды, которые будете впаивать. Питание диодов идет от портов - 5в

  +1
6. bulkashev
  4 декабря 2023 13:01

  так диоды уже впаяны, на заводские диоды 122 резисторы? которые 1,2ком

  и какой типоразмер резисторов? 0603 или 0805?
