Установка мультируля на Лада Веста классик и комфорт

Мультируль на Весте есть только в пакете опций Multimedia комплектаций Comfort и Luxe. Владельцам люксовых автомобилей повезло больше, т.к. на этих версиях машин есть частичная подготовка для подключения кнопок руля. Рассмотрим инструкцию по установке мультируля на Весту в более доступных комплектациях (Классик и Комфорт).

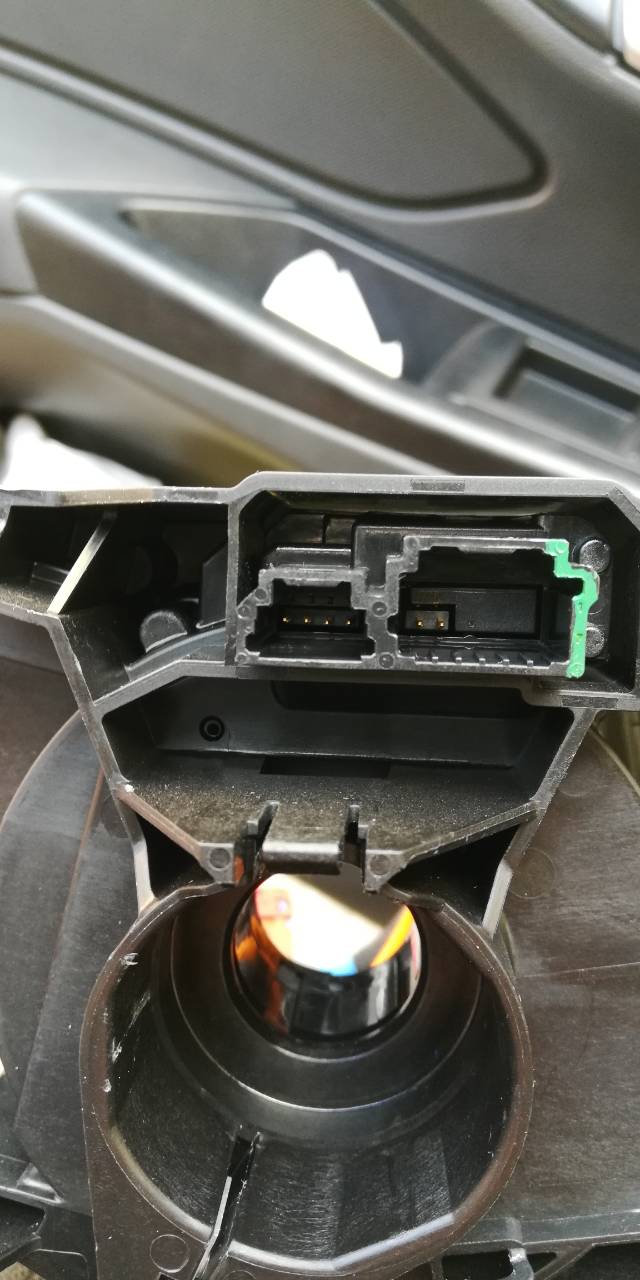

Проверяем, чтобы в подрулевом переключателе (улитка) был разъем для подключения колодки с проводами (фото №2 внизу), а также наличие серого пучка проводов, идущих в руль (фото №3 внизу). Для этого нужно снять верхнюю часть пластикового кожуха руля (фото №1 внизу), вывернув два винта Torx снизу. А затем в поиске серых проводов заглянуть между рулем и кожухом (либо снимать подушку безопасности):

• Если серые провода для кнопок на руле есть (на «Люкс» комплектации они должны быть), значит доработка будет не трудной (инструкция тут).
• Если проводов нет (на версиях «Классик» и «Комфорт» их не обнаружили), значит, доработка будет чуть сложней (об этом далее в статье).

Чем «Люкс» версия Весты отличается от «Классик» и «Комфорт»:

1. Установлен подрулевой переключатель (улитка) с проводами для кнопок на руле;
2. Есть проводка от «улитки» до ЭБУ для управления круиз-контролем и ограничителем скорости;
3. Панель приборов с другой версией прошивки (есть индикация работы круиз-контроля, ограничителя скорости).

Перед началом работ отсоедините минусовую клемму аккумулятора.

Потребуется

Необходимо купить:

• мультируль (каталожный номер: 8450006832);
• подрулевой переключатель (улитка) с проводами для кнопок руля (каталожные номера: 8450006923, 8450006924), либо купить шлейф с большим количеством дорожек и заменить его внутри улитки;

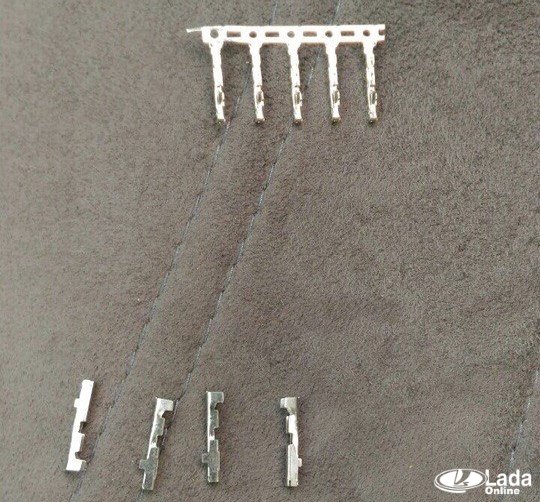

• BLS контакты для разъема улитки.

Для управления магнитолой:

• шлейф из 5 проводов диаметром 0,5 мм;

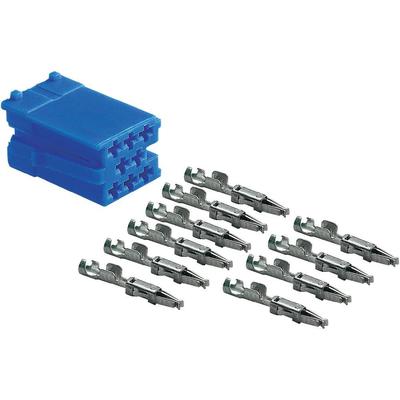

• разъем mini-ISO синего цвета С3 (для комплектации Classic или Comfort);

Для управления круиз-контролем и ограничителем скорости:

• шлейф из 3 проводов;
• разъем для подсоединения проводов (управления магнитолой и круиз-контролем) в колодку «улитки».

Где купить? В нашем интернет-магазине (рули для Весты)

Подключение кнопок на руле (круиз-контроль)

Меняем подрулевой переключатель.

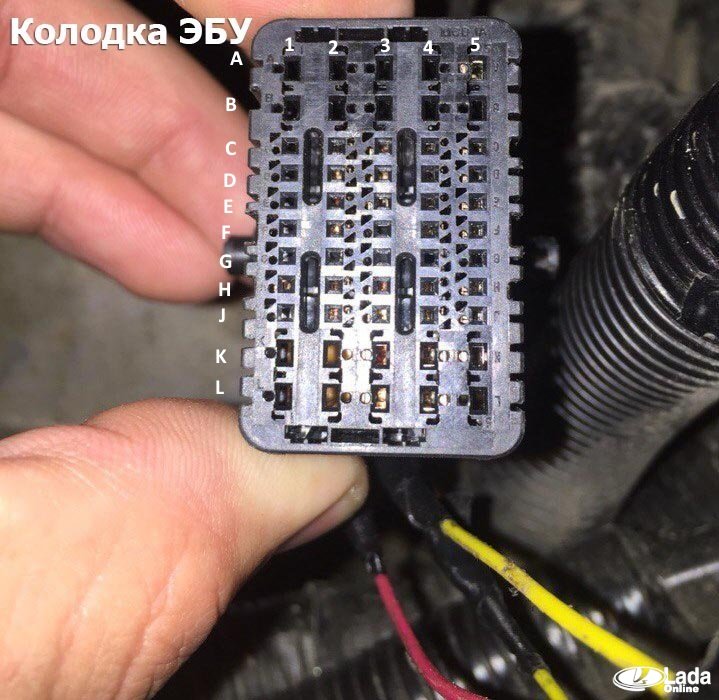

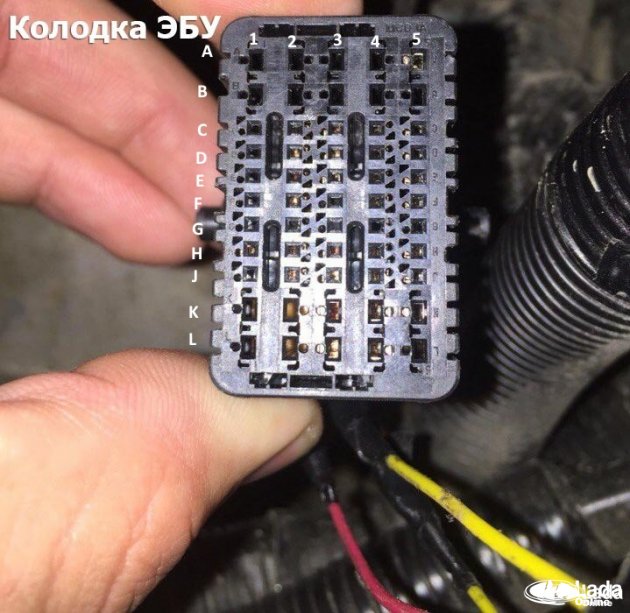

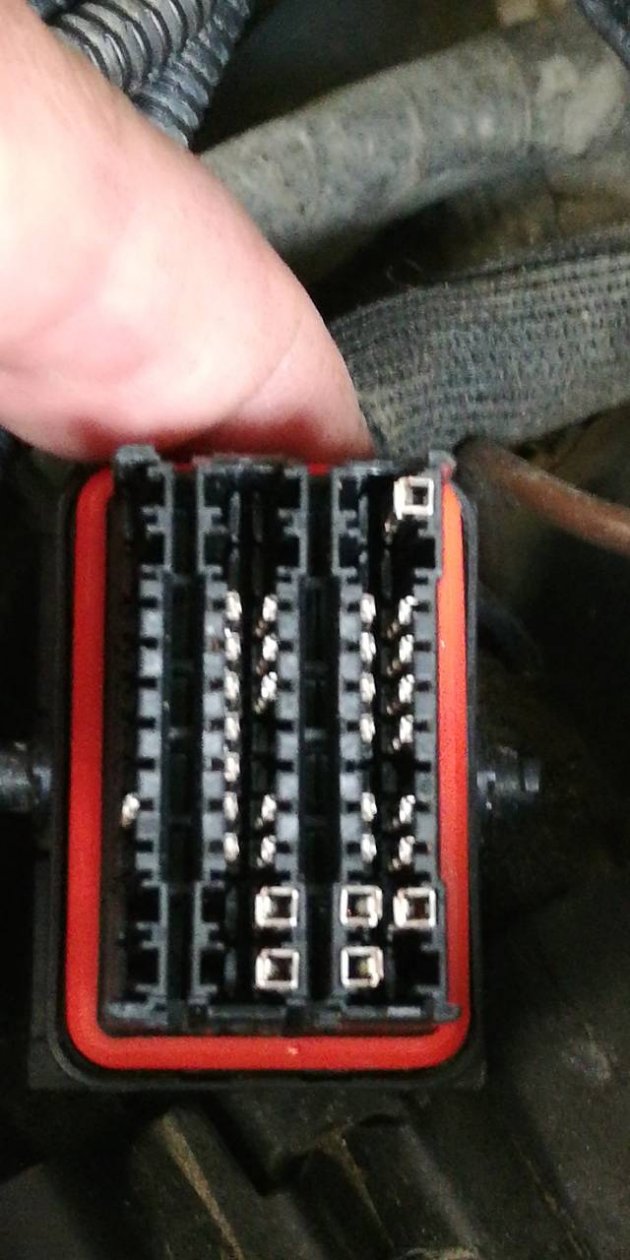

Протягиваем три провода к ЭБУ через штатное отверстие над педалями (блок находится в моторном отсеке) и вставляем их в колодку.

Подключаем провода по схеме:

Если разъемы C2, C3 и E3 уже заняты, значит провода уже проложены с завода. Переходим к следующему шагу.

На 11 контакт колодки должно приходить 12 В.

[media=https://www.youtube.com/watch?v=_01rJSxsvgw]

Подключение кнопок на руле к магнитоле

Дополняем колодку с проводами круиз-контроля проводами для управления магнитолой и вставляем в улитку. Тянем провода до магнитолы и подключаем в разъем mini-ISO синего цвета. Все по схеме:

Если используется не штатная магнитола Весты, тогда придется сделать переходник под конкретную модель аудиосистемы.

В итоге, при помощи кнопок на руле Весты можно будет управлять магнитолой, круиз-контролем и ограничителем скорости, также будет работать подсветка кнопок. Единственное отличие от штатной реализации в том, что на комбинации приборов не будет индикации работы круиз-контроля. Для этого нужно ее прошить или активировать через ELM327. Кстати, во время теста панели обратите внимание на индикаторы круиз-контроля (значки в колодце спидометра около 140 и 160 км/ч), если они горят, значит прошивка подходящая.

Вот индикация круиз-контроля на Весте у которой мультируль идет с завода:

Схема подключения для Lada Vesta NG

автор

Напомним, пакет опций «Мультимедиа» включает в себя не только наличие мультируля, но и камеры заднего вида. Как подключить камеру к мультимедийной системе мы рассматривали ранее. Кстати, другой способ доработать Весту - установить противотуманные фары.

Фото: бортовой журнал vlad21074
