    Установка мультируля на Лада Веста люкс без Мультимедия

     05 июль 2016  LadaOnline    50 222    25

    Установка мультируля на Лада Веста

    Мультифункциональное рулевое колесо (мультируль) на Весту завод-изготовитель ставит только на две комплектации (Comfort и Luxe) с пакетом опций Multimedia. Рассмотрим особенности установки руля с кнопками своими руками на другие версии седана, в том числе и с кнопочной магнитолой.

    Проверяем, чтобы в подрулевом переключателе (улитка) был разъем для подключения колодки с проводами (фото №2 внизу), а также наличие серого пучка проводов, идущих в руль (фото №3 внизу). Для этого нужно снять верхнюю часть пластикового кожуха руля (фото №1 внизу), вывернув два винта Torx снизу. А затем в поиске серых проводов заглянуть между рулем и кожухом (либо снимать подушку безопасности):

    • Если серые провода для кнопок на руле есть (на «Люкс» комлпектации они должны быть), значит доработка будет не трудной (об этом далее в статье).
    • Если проводов нет (на версиях «Классик» и «Комфорт» их не обнаружили), значит, доработка будет чуть сложней (инструкция тут).

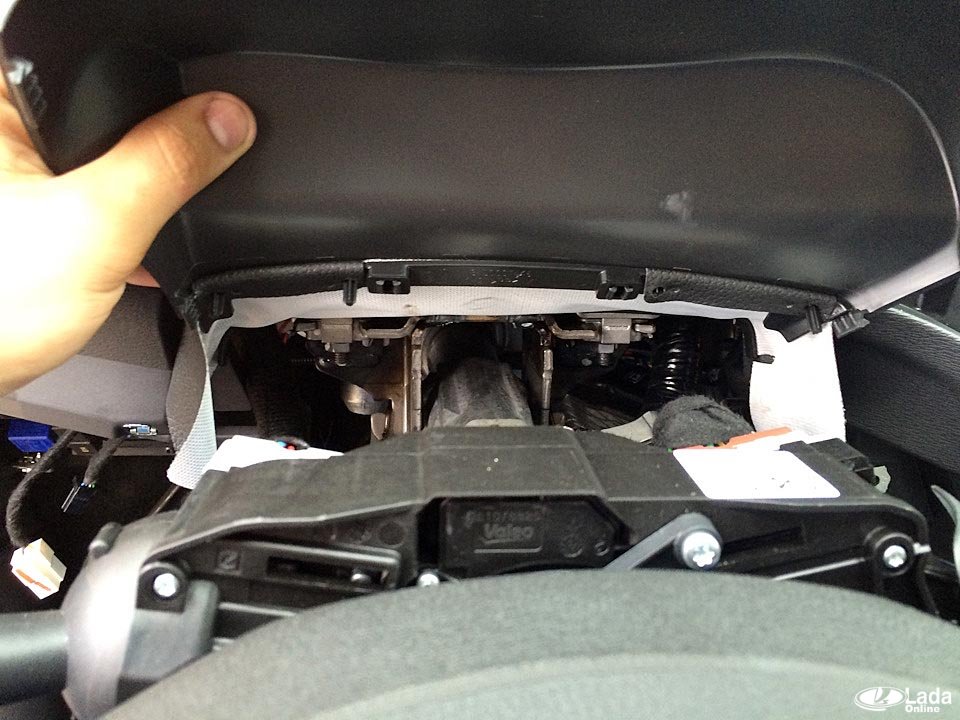

    поднять верхний кожух рулевой колонки Вестыубедиться в наличии разъема на улитке Вестыубедиться в наличии проводов для мультируля Весты

    Чем «Люкс» версия Весты отличается от «Классик» и «Комфорт»:

    1. Установлен подрулевой переключатель (улитка) с проводами для кнопок на руле;
    2. Есть проводка от «улитки» до ЭБУ для управления круиз-контролем и ограничителем скорости;
    3. Панель приборов с другой версией прошивки (есть индикация работы круиз-контроля, ограничителя скорости).

    Перед началом работ отсоедините минусовую клемму аккумулятора.

    Потребуется

    Потребуется купить:

    1. мультируль (каталожный номер: 8450006832);
    2. BLS контакты для разъема улитки.

    Для управления магнитолой:

    1. шлейф из 5 проводов диаметром 0,5 мм;
    2. разъем mini-ISO синего цвета С3;
    3. разъемы для подсоединения проводов в колодку.

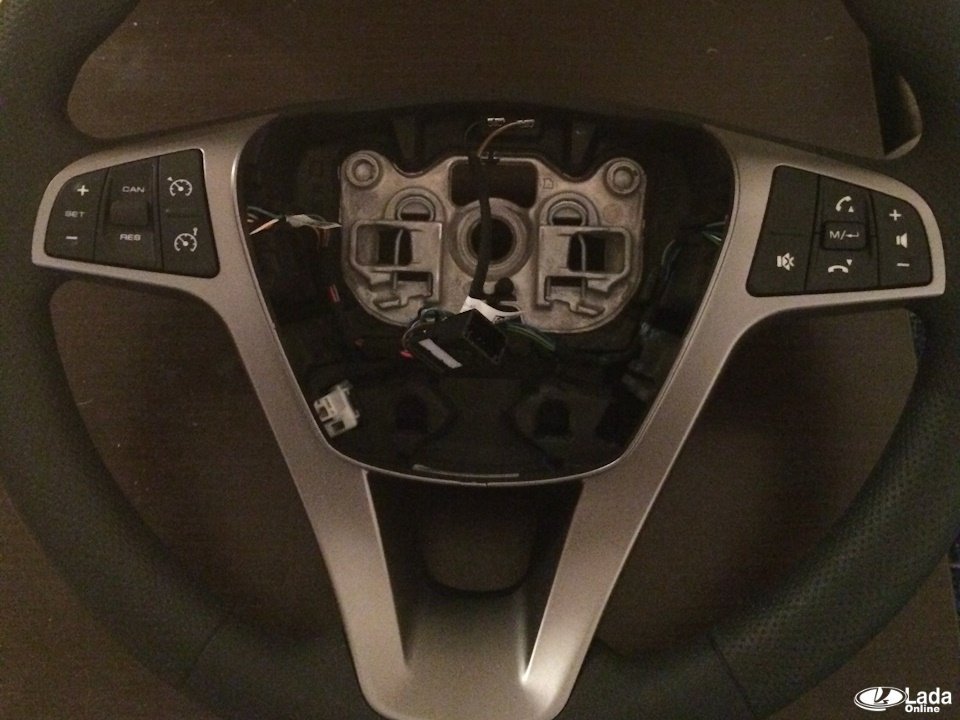

    мультируль вестыразъемы для подключения проводов мультируля вестыпровода для подключения мультируля весты к магнитоле

    Установка мультируля

    Снять руль и на его место установить руль с кнопками.

    провода внутри мультируля весты

    Подключение руля с кнопками

    Итак, в «улитку» руля уже подключена колодка с проводами, поэтому поддержание заданной скорости и ограничитель будут работать сразу после установки мультируля (левая панель кнопок).

    Для активации управления магнитолой или мультимедийной системой (правая панель кнопок) придется доработать конструкцию. В колодку (в которой уже есть провода для круиз-контроля) добавляем 5 проводов, а на другой конец одеваем колодку miniISO и вставляем в магнитолу (как ее снять).

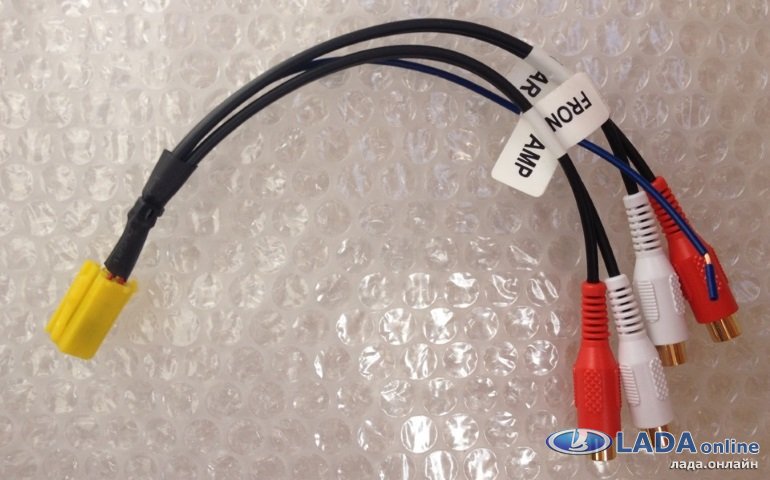

    дополняем колодку проводами для управления магнитолой Вестысиняя колодка miniISO для управления магнитолой Весты

    Схемы подключения мультируля Весты (управление магнитолой):

    схемы для подключения мультируля на Весту

    В результате при помощи кнопок на руле Весты можно будет управлять магнитолой, круиз-контролем и ограничителем скорости, также будет работать подсветка кнопок.

    мультируль установлен на Лада Вестамультируль установлен на Лада Вестаподсветка мультируля Лада Веста

    Единственное отличие от штатной реализации в том, что на комбинации приборов не будет индикации работы круиз-контроля. Для этого нужно ее прошить. Кстати, во время теста панели обратите внимание на индикаторы круиз-контроля (значки в колодце спидометра около 140 и 160 км/ч), если они горят, значит прошивка подходящая.

    Вот индикация круиз-контроля на Весте у которой мультируль идет с завода:

    Напомним, пакет опций «Мультимедиа» включает в себя не только наличие мультируля, но и камеры заднего вида. Как подключить камеру к мультимедийной системе мы рассматривали ранее. Кстати, другой способ доработать Весту - установить противотуманные фары.

    Источник фото: бортовой журнал vlad21074
