- Для смартфона на Android скачиваем и устанавливаем приложение ECU Tweaker. Архив ecu.zip копируем в корень внутренней или внешней памяти, не распаковывая.
- Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля.
- Включить зажигание.
- Запустить на смартфоне приложение «ECU Tweaker»
- В поиске выбрать «Clio V»
- Затем «Meter Cluster»
- Затем «Cluster C1A_CMFB15-40ph2_V2.20» (либо «C1A_CMFB15-40ph2_V2.14»)
- Затем «Configuration»
- Затем «Configuration1»
- Установить у параметра «DistanceUnit_CF» значение «miles»
- Сохранить значение кнопкой справа.
- Установить датчики TPMS внутрь колес.
- Разобрать корпус ЖК-монитора TPMS, найти зуммер и подпаять к его ножкам два провода (один «+», другой «-»). (По желанию можно зуммер перенести в комбинацию приборов, как это сделал автор и указал на схеме, тогда провода следует припаять к точкам, куда был припаян зуммер).
- Установить дисплей TPMS в любое удобное место в салоне.
- Снять и разобрать панель приборов.

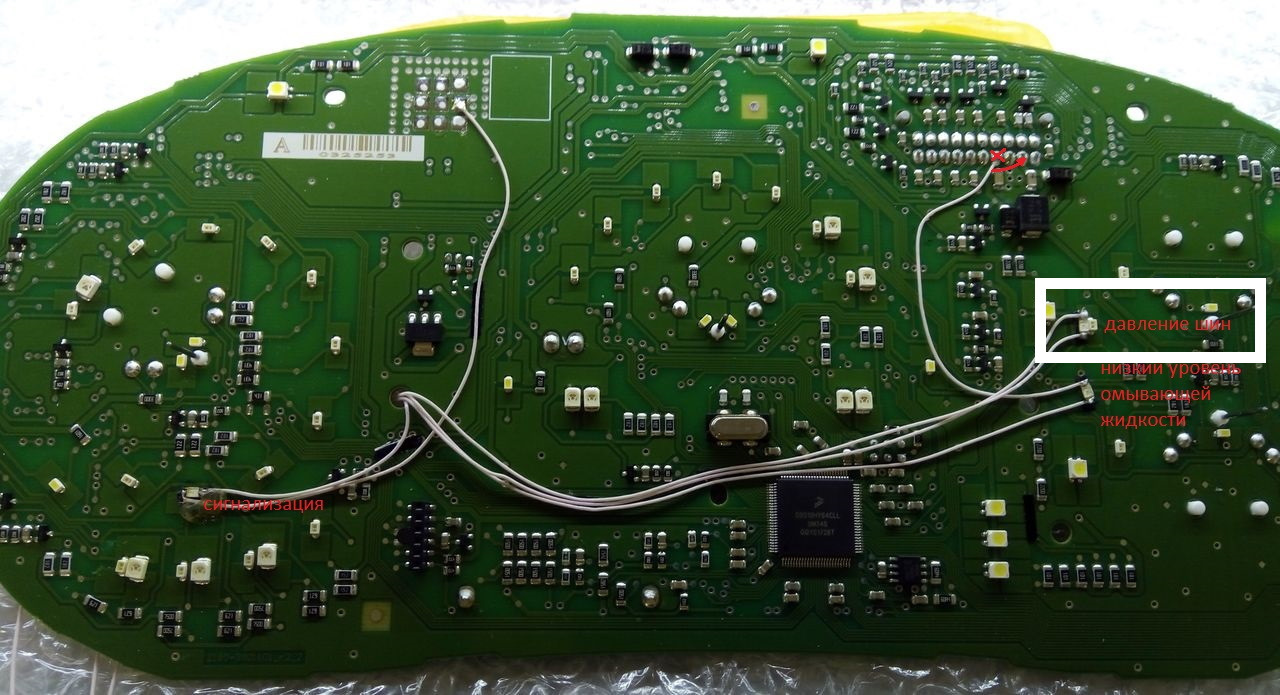

- Подвести два припаянных провода от ЖК-монитора TPMS к штатному светодиоду TPMS панели приборов (Либо последовательно добавить в цепь светодиод и ограничивающий резистор, как сделал автор. Это указано в схеме. Свой светодиод использовался, чтобы при необходимости все доработки можно было убрать).
- адаптер ELM327 V1.5, цена около 200 рублей, ссылка на AliExpress.

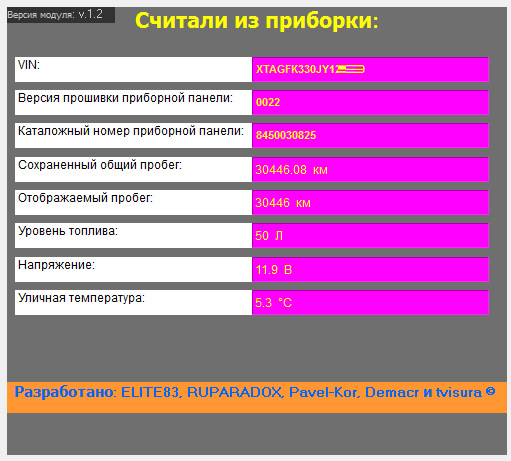

- иметь последнюю прошивку приборной панели (для с/о 8450007022 - 36, для н/о 8450030825 - 27)
- архив с базой и ПО
- Установить приложение ECU Tweaker (есть в архиве)
- Из архива (ссылка выше) скачать ecu.zip. Копируем его в корень внутренней или внешней памяти, не распаковывая (программы сама найдет архив после запуска).
- Если ранее использовали ECU Tweaker с другой базой ecu.zip, тогда необходимо удались старый файл ecu.zip, очистить кэш приложения и после этого добавить новый файл ecu.zip.
- Если у вас погасла приборная панель, отключить ELM327 адаптер, выключите и включите заново зажигание и всё заработает.
- Скачать из архива (ссылка выше) ПО ddt4all и установить.
Как активировать индикатор давления в шинах на панели на Lada Vesta
11 марта 2020 Лада.Онлайн 129 731 117
В комбинации приборов Lada Vesta есть световые сигнализаторы, в том числе и индикатор давления в шинах. Опция используется на экспортных версиях седана, которые поставляются в Европу. Разбираемся, можно ли активировать индикатор «низкое давление в шинах» в щитке приборов своими руками.
ЗР: Почему опция контроля давления в шинах не подключена с завода?
АВТОВАЗ: Вопрос находится в стадии проработки.
Штатный способ с датчиками в колесах
В конце 2017 года в руководстве по эксплуатации появился новый пункт «Система контроля давления в шинах (TPMS)». Автомобиль оснащен системой контроля давления в шинах (TPMS) в вариантном исполнении (экспортные).
Принцип действия: каждое колесо (кроме запасного) имеет встроенный в клапан датчик, который регулярно замеряет давление в шине во время движения. Данные с датчиком поступают через специальный блок связи в комбинацию приборов. Если давление в шинах ниже нормы - загорается соответствующий индикатор.
Как активировать индикатор TPMS в приборной панели Весты рассказал pavel-kor
Потребуется: адаптер ELM327 V1.5, цена около 200 рублей, ссылка на AliExpress.
Инструкция:
После этого в БК включится иконка TPMS и SET TP. Однако, чтобы система заработала необходимо еще установить датчики в колеса и заставить панель приборов принимать данные с датчиков. Как это сделать пока неизвестно.
Нештатный способ с датчиками в колесах
Как активировать индикацию TPMS в приборной панели Lada Vesta штатным образом пока остается загадкой, однако один из владельцев этого автомобиля (plos) нашел альтернативный способ доработать конструкцию.
Потребуется: комплект TPMS (например, система мониторинга давления шин U912 (есть в подборке товаров на AliExpress, цена около 3500 рублей).
Порядок действий:
Теперь, если давление в шинах будет ниже нормы, тогда на панели приборов загорится индикатор TPMS, и последует предупреждающий звуковой сигнал.
Нештатный способ с ABS
Команда разработчиков: ELITE83, RUPARADOX, Pavel-Kor, Demacr
Потребуется:
Установка ПО на смартфон Android:
Установка ПО на ПК/ноутбук:
Общий порядок действий:
1. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля и включить зажигание.

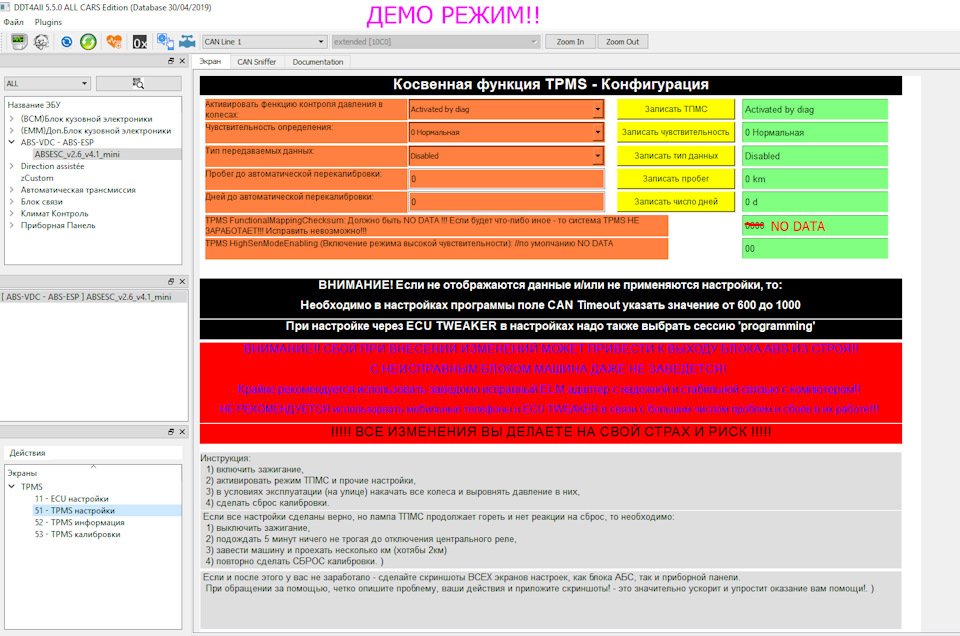

2. Запустить ddt4all на ПК/ноутбуке (ddt4all.py, выбираем порт, выбираем адаптер, ставим галочку и нажимаем «Подключиться», в открывшемся окне нажимаем кнопку отмеченную кружком (с лупой), выбираем поиск по CAN) или ECU Tweaker на телефоне.

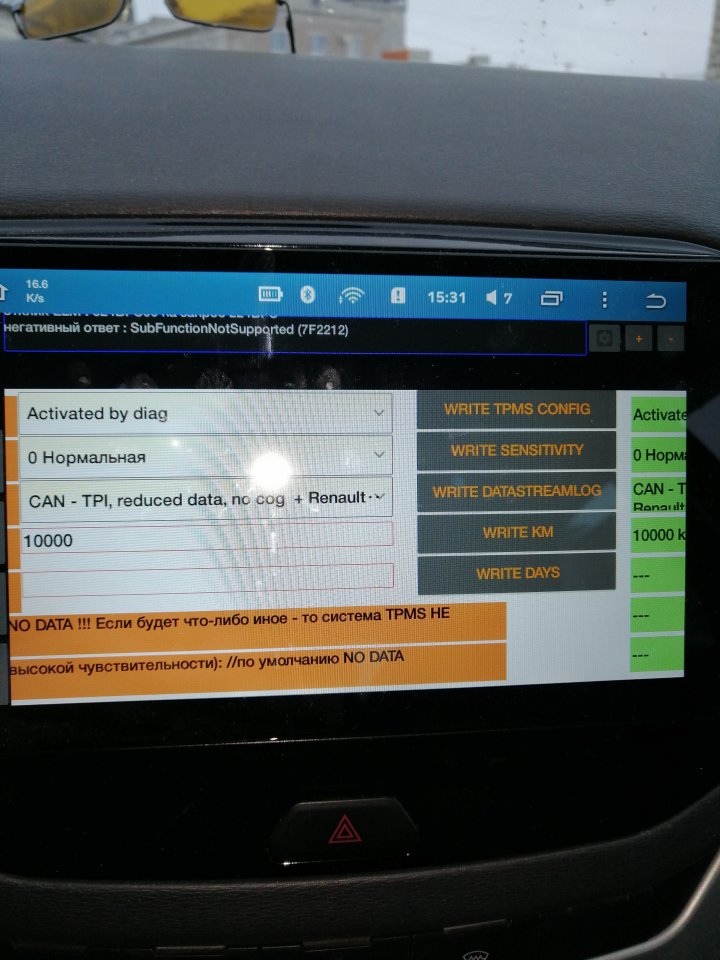

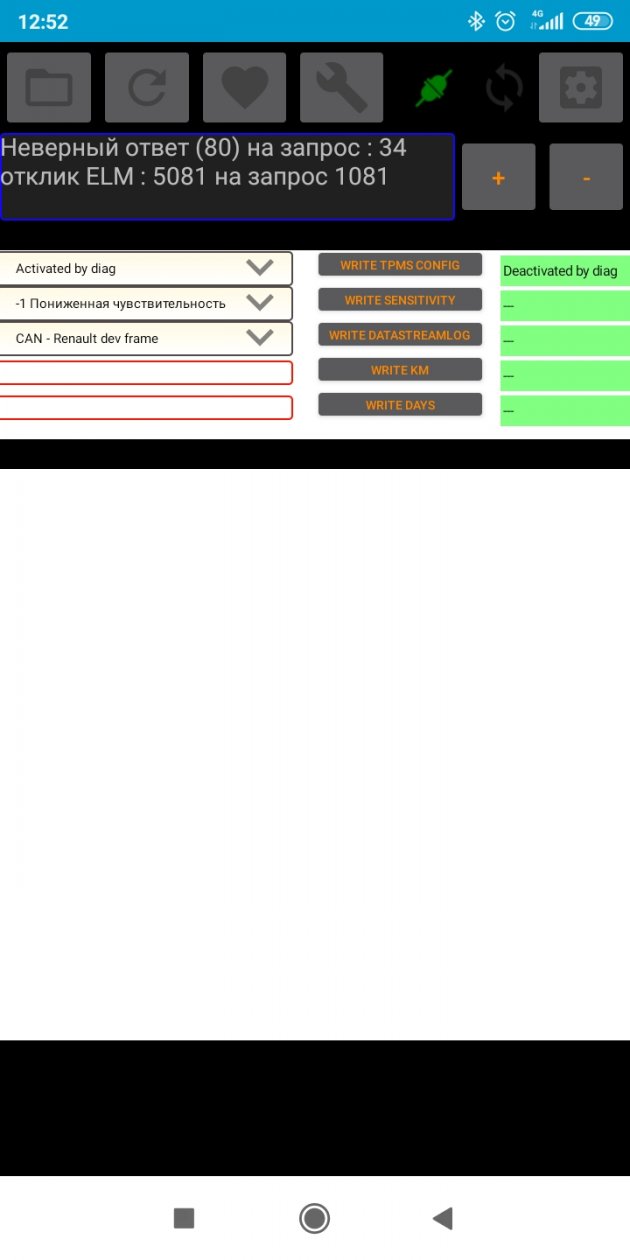

3. Активируем TPMS в блоке АБС (5 — включение, 7 — тип передаваемых данных, 9 — чувствительность определения, которую можно настраивать по факту эксплуатации). Для ПК: включить режим Эксперт (в меню сверху вторая иконка слева). Для смартфона: если значение не сохраняется, установите таймаут 670-1000 ms (нажать на шестеренку в правом верхнем углу, для блока АБС её безопасно нажимать)
4. Активировать TPMS в комбинации приборов. (нельзя нажимать на шестеренку в правом верхнем углу).

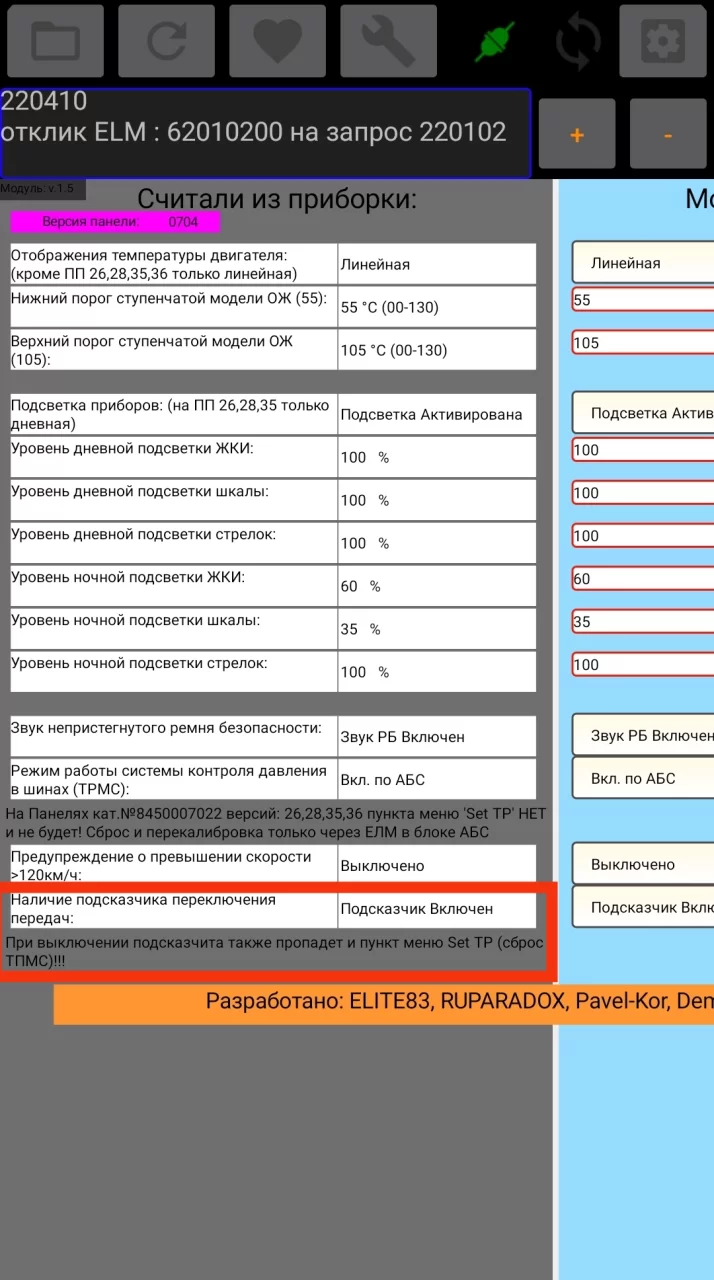

5. Сделать TPMS Reset через меню приборной панели. На щитках приборов с/о 8450007022 с ПО - 26, 28, 35, 36 пункта "set tp" НЕТ! и не появиться.
После активации лампочка может загореться, а после сброса должна погаснуть. Проверяем работу TPMS.
Если одно из колес спустило, во время движения загорится соответствующий индикатор на панели приборов.
Чтобы индикатор погас следует подкачать колесо и сбросить TPMS через БК приборной панели. Если в БК пункта Set TP нет (старая прошивка), то сбросить можно только через ELM327 в блоке АБС (ABS - 5 TPMS - 52 - TPMS монитор - кнопка сброса ошибок и перекалибровки).

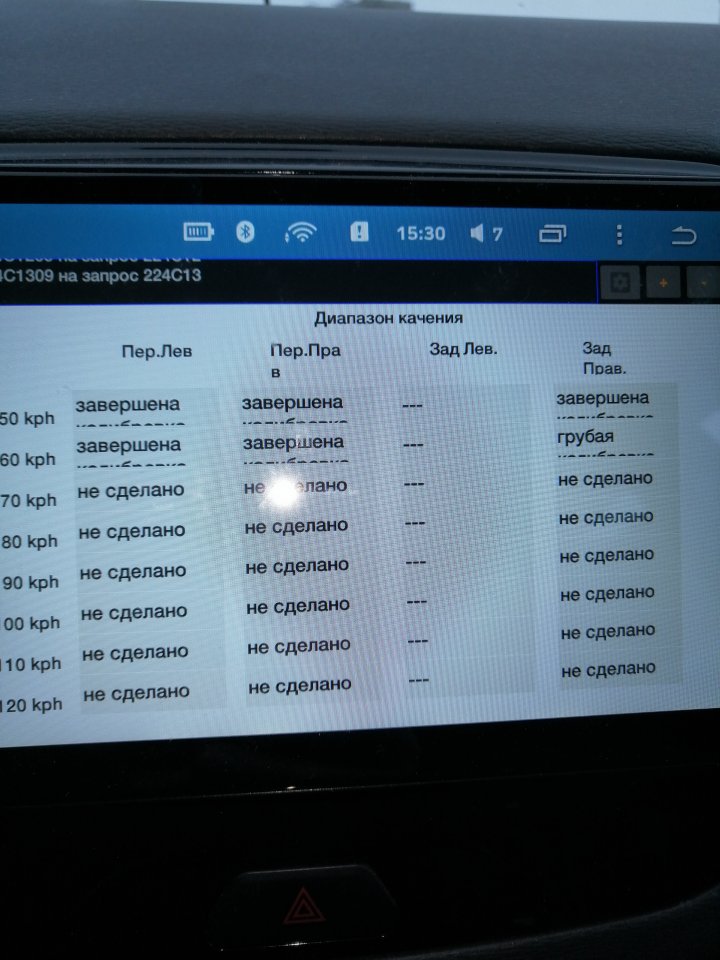

Внимание! Для максимально точного и быстрого определения спущенного колеса надо чтобы АБС полностью откалибровалось. Это происходит примерно после 500 км пробега! Но не волнуйтесь, прокол и полностью спущенное колесо система быстро увидит уже после первых 5 км калибровки. Чем больше пробег - тем точнее и быстрее происходит определение не только полностью спущенного, но и начинающего спускать колеса.
Видео инструкция:
У кого не получается сделать активацию самостоятельно, могут обратиться за помощью к специалистам.
Кстати, на Lada XRAY активировать индикацию низкого давления в шинах удалось штатным образом. Читайте также, как в зеркала Весты можно установить систему контроля слепых зон.
