Распиновка подрулевого переключателя Renault 8201167981

13 декабря 2021 Лада.Онлайн 19 151 1

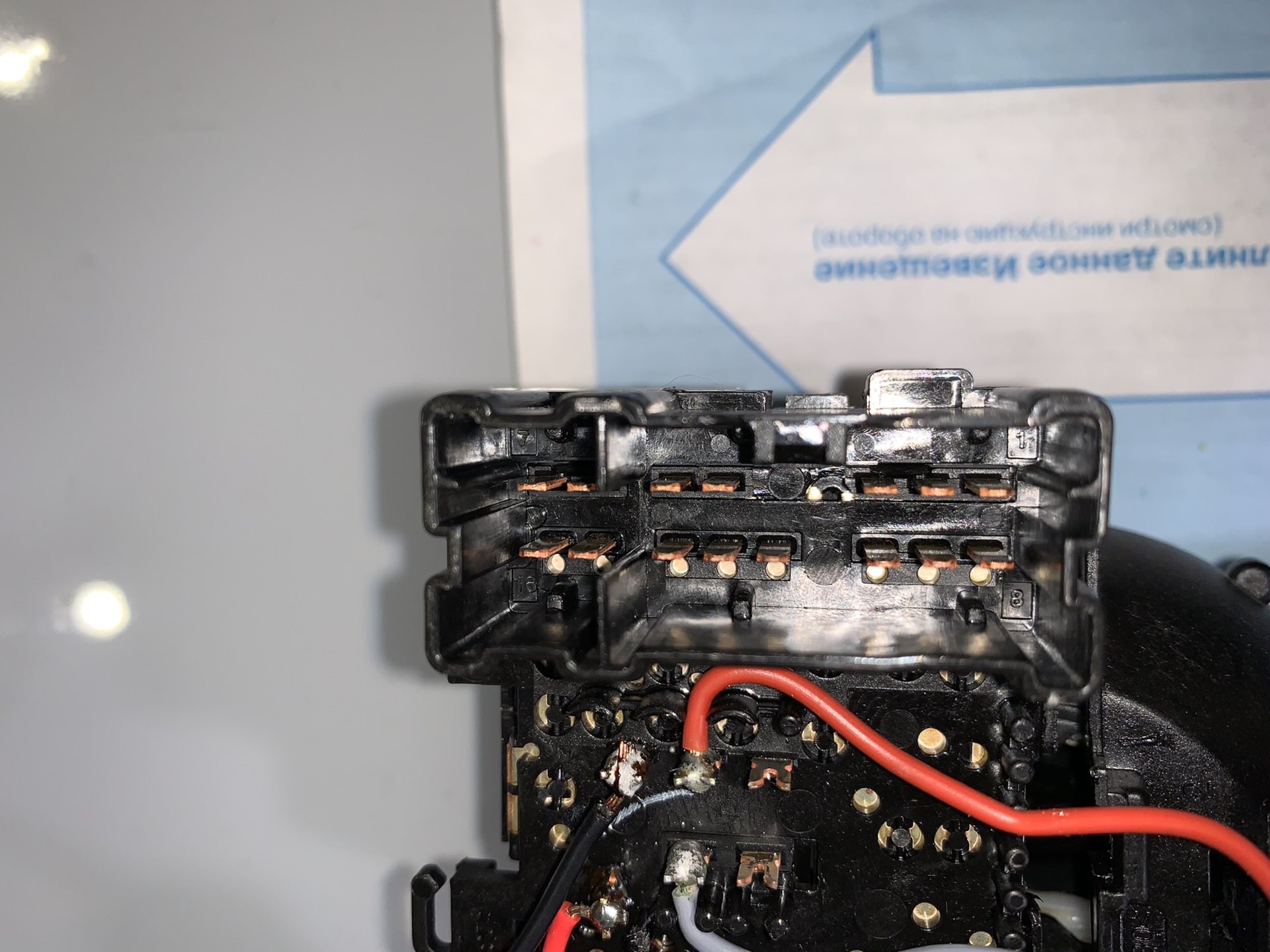

На некоторых комплектациях Lada Vesta, Largus, а также автомобилях Renault используется левый подрулевой переключатель (артикул 8201167981) с фиксированным положением выключателя ПТФ. В случае его ремонта вам может потребоваться схема контактов этого переключателя.

Владелец Весты (unicoder88) решил смазать переключатель, после чего поворотники перестали работать (всегда мигает левый поворотник). Он определил, за что отвечает каждый контакт и поделился схемой.

контакты 1 и 6 — замыкаются при включении ближнего света
контакты 2 и 5 — замыкаются при включении габаритов
контакты 3 и 4 — замыкаются при включении ходовых огней
контакт 8 и 9 — замыкаются, правый поворотник
контакт 9 и 10 — замыкаются, левый поворотник
контакт 14 и 15 — замыкаются, звуковой сигнал. 15 масса (нужно проверить)
контакт 15 и 16 — замыкаются, дальний свет. 15 масса (нужно проверить)

Причина неисправности поворотников была в том, что белый бегунок, который ходит по плате и замыкает группы контактов, не попал под штырёк, и остановился в крайнем положении, включая левый поворотник и не управлялся рычагом.
