Как снять и разобрать крышку багажника Lada Vesta NG седан

Новое поколение Lada Vesta NG получила обновленную крышку багажника. В ходе ремонта или доработок может потребоваться заменить крышку багажника или ее отдельные элементы (например, камеру заднего вида, фонари освещения или кнопку). Как это сделать самостоятельно рассказывается в технологической инструкции завода.

Установить автомобиль на рабочее место. Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Открыть крышку багажника.

Извлечь кнопки 2, рисунок 16-1, крепления обивки 1 крышки багажника, снять обивку (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

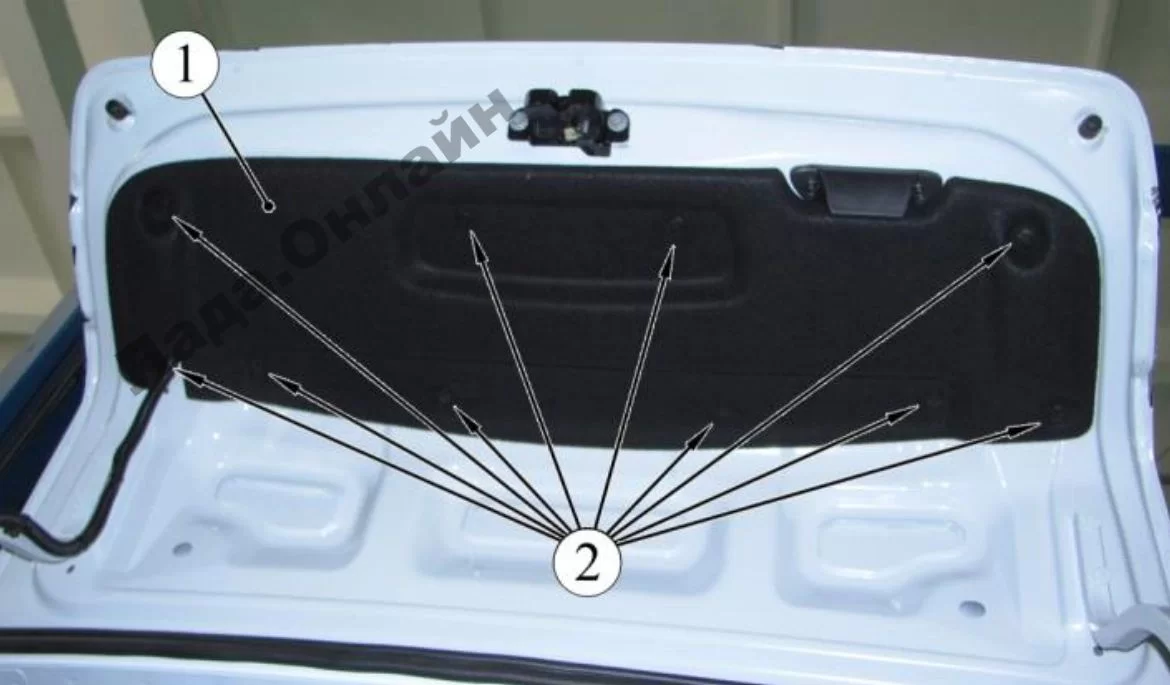

Рисунок 16-1 – Обивка крышки багажника: 1 – обивка крышки багажника; 2 – кнопка крепления обивки крышки
багажника

Отвернуть два винта крепления замка 1, рисунок 16-2, крышки багажника, снять замок, отсоединив от него колодку жгута 4 проводов крышки багажника (головка сменная 10, вороток).

Отвернуть два болта крепления ручки 2 крышки багажника (головка сменная Torx T30, вороток).

Снять буферы 3.

Отвернуть по две гайки 5 крепления правого и левого задних внутренних фонарей, снять фонари, отсоединив от них колодку жгута проводов крышки багажника (головка сменная 13, удлинитель, вороток).

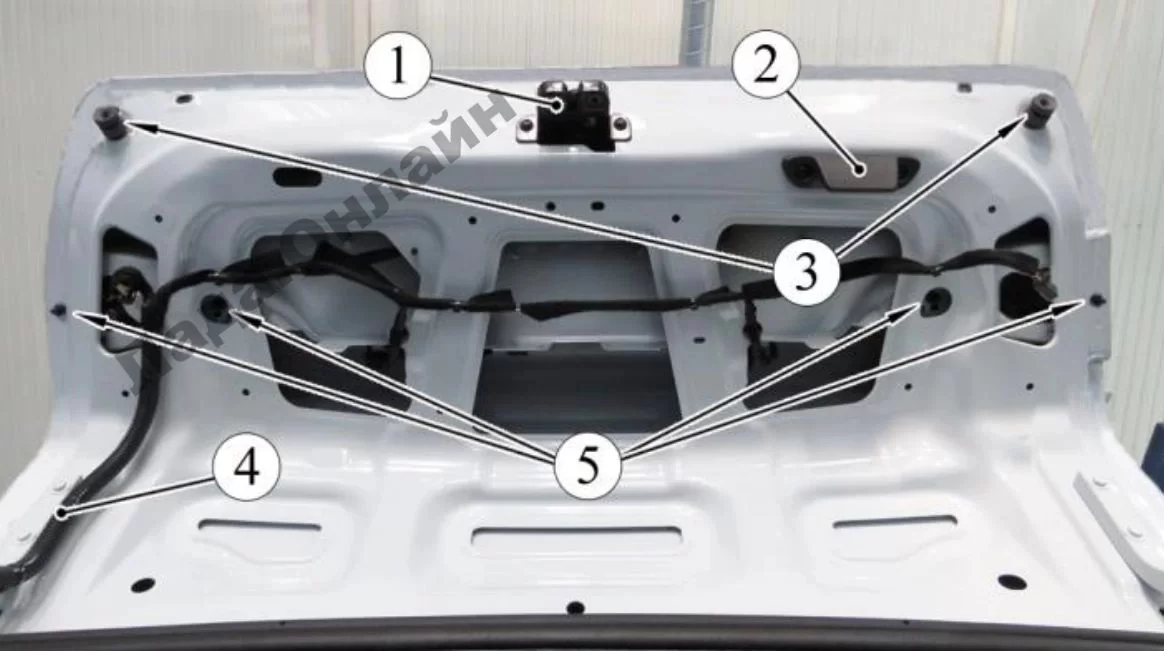

Рисунок 16-2 – Детали крышки багажника: 1 – замок крышки багажника; 2 – ручка крышки багажника; 3 – буфер крышки багажника; 4 – жгут проводов крышки багажника; 5 – гайка крепления заднего внутреннего фонаря

Сжать фиксаторы и извлечь из проема крышки багажника заглушку 2, рисунок 16-3, камеры заднего вида или камеру при наличии, фонари 3 освещения номерного знака, кнопку 1  открывания крышки багажника, отсоединить электрические колодки жгута проводов крышки багажника, снять детали (отвертка плоская).

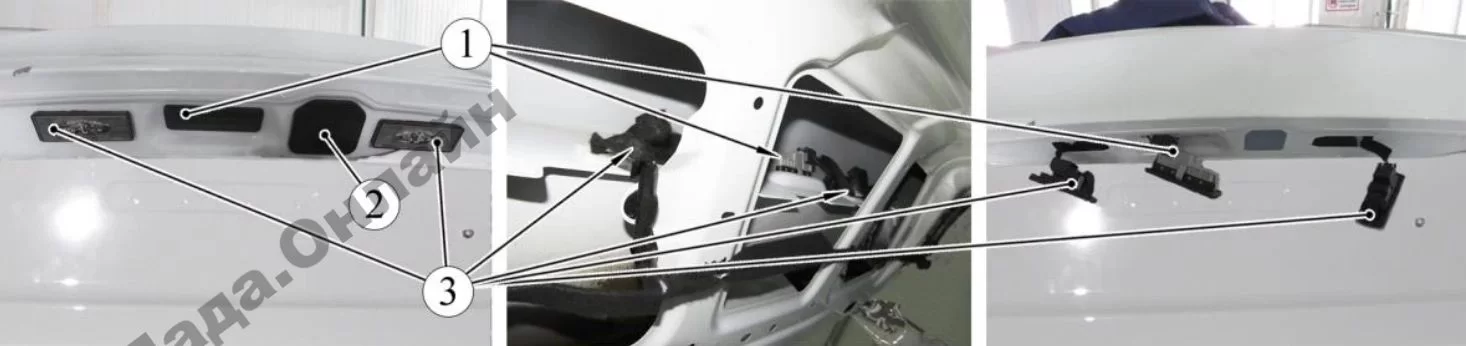

Рисунок 16-3 – Навеска крышки багажника: 1 – кнопка открывания крышки багажника; 2 – заглушка; 3 – фонарь освещения номерного знак

При необходимости демонтажа крышки багажника отвернуть с правой и левой стороны по два болта крепления крышки багажника к подвижным звеньям петель, снять крышку багажника, операцию выполнять с помощником. (головка сменная 10, вороток).

Сборку крышки багажника выполнять в порядке обратном разборке.

Проверить работу замка крышки багажника. Замок должен закрываться и открываться без заеданий.
