- завернуть на 1-2 оборота болты крепления спойлера;
- через зазор между спойлером и поверхностью крышки багажника удалить защитный лайнер с липкой ленты, прижать спойлер к поверхности крышки багажника:
- окончательно завернуть болты крепления спойлера.
Снятие и установка оригинальных деталей кузова Lada Vesta Sport
21 ноября 2019 Лада.Онлайн 6 403 0
В Lada Vesta Sport применены новые технические решения, всего было сделано 228 изменений. Об особенностях демонтажа оригинальных деталей кузова спортивного седана рассказывается в технологической инструкции ТИ 3100.25100.20612.
БАМПЕР ПЕРЕДНИЙ - СНЯТИЕ И УСТАНОВКА
Места и точки крепления переднего бампера для всех моделей автомобиля LADA VESTA, в том числе и в исполнении SPORT, одинаковы.
Снятие и установку переднего бампера про1пводить в соответствии с требованиями раздела 1 ТИ 3100.25100.20589.
БАМПЕР ЗАДНИЙ-СНЯТИЕ И УСТАНОВКА
Места н точки крепления заднего бампера для всех моделей автомобиля LADA VESTA, в том числе и в исполнении SPORT, одинаковы.
Снятие и установку заднею бампера производить в соответствии с требованиями раздела 2 ТИ 3100.25100.20589.
НАКЛАДНЫЕ ЭЛЕМЕНТЫ КУЗОВА - СНЯТИЕ И УСТАНОВКА
Установить автомобиль на рабочее место. Поднять на высоту удобную для работы.
Работы по отсоединению деталей от кузова в месте приклейки, удалению остатков старой, наклеиванию новой липкой ленты и деталей на кузов производить в соответствии с ТИ 3100.25100.20572.
Обтекатель порога:
Крепление обтекателя порога автомобиля в исполнении SPORT аналогично креплению обтекателя порога автомобиля в исполнении CROSS.
Снятие и установку обтекателя порога производить в соответствии с требованиями раздела 5 ТИ 3100.25100.20606.
Накладка арки переднего колеса:
Накладка арки переднего колеса крепится к кузову автомобиля винтами самонарезающими в передней части и липкой двусторонней лентой в задней.
Отвернуть винты 1, рисунок 3-1, крепления накладки 2 (головка сменная Torx Т20. вороток).
Снять накладку , отсоединив заднюю часть накладки (зона крепления на двустороннюю липкую ленту) от кузова.
Установку накладки ироизвод1ггь в обратной последовательности, предварительно сняв защитный лайнер с липкой ленты.
При повторной установке снятой накладки, наклеить новую липкую лепту шириной 8 мм и длиной - 65 мм. рисунок 3-2 (лента липкая двусторонняя типа ЗМ).
ПРИМЕЧАНИЕ: И запасные части накладка поставляется с наклеенной липкой лентой.
СПОЙЛЕР КРЫШКИ БАГАЖНИКА - СНЯТИЕ И УСТАНОВКА
Спойлер крышки багажника крепится к крышке с помощью болтов и двусторонней липкой ленты.
Работу по отсоединению спойлера от поверхности кузова в месте приклейки, удалению остатков старой, наклеиванию новой липкой ленты и спойлера на кузов производить в соответствии с ТИ 3100.25100.20572.
Установи п. автомобиль на рабочее место. Открыть крышку багажника и капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Снять обивку и гадкие фонари крышки багажника в соответствии с разделом 6 111 3100.25100.20589.
Отсоединить колодку жгута 1, рисунок 4-1, проводов крышки багажника от колодки жгута 2 проводов дополнительного стоп-сигнала.
Отвернуть четыре болта 3 крепления спойлера к крышке багажника (головка сменная 10, удлинитель, вороток).
Произвести демонтаж спойлера с поверхности крышки багажника.
При необходимости демонтажа фонаря 3. рисунок 4-2, дополнительного стоп-сигнала, отвернуть винты самонарезающие 2 крепления фонаря, снять фонарь (отвертка крестообразная).
Установку спойлера производить в обратной последовательности, при этом:
При повторной установке снятого спойлера, наклеить новую липкую ленту шириной 6 мм и длиной: для участков А и В - 120 мм: для участка Б 1018 мм. рисунок 4-2 (лента липкая двусторонняя типа ЗМ).
ПРИМЕЧАНИЕ: В запасные части спойлер поставляется с наклеенной липкой лентой
НАКЛАДКИ ПЕДАЛЕЙ - СНЯТИЕ И УСТАНОВКА

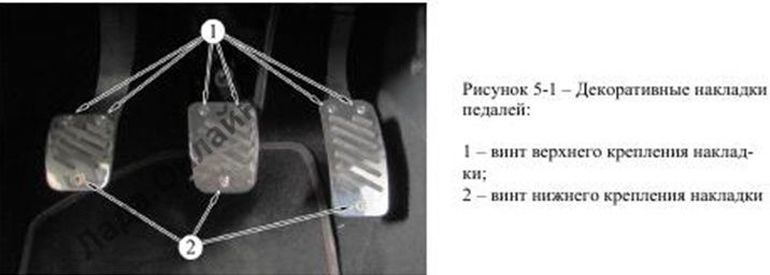

На педали автомобиля устанавливаются декоративные накладки. Крепление накладки осуществляется с помощью скоб за верхний и нижний край площадки педали.
Установить автомобиль на рабочее место и затормозить его стояночным тормозом.
Отвернуть винт 2. рисунок 5-1. нижней скобы крепления накладки, снять накладку с педали (головка сменная Torx Т15. вороток).
Установку накладки производить в порядке обратном снятию.
Другие технологические инструкции для Lada Vesta найдете тут.
