Установка подсветки мест входа-выхода на Лада Веста

На Luxe комплектациях автомобиля Лада Веста и Lada XRAY Exclusive есть опция «Подсветка мест входа-выхода в передних дверях». Освещение в нижней части дверей позволяет не наступить в грязь или лужу в темное время суток. Рассмотрим, насколько сложно установить подсветку в передние или задние двери своими руками.

Потребуется:

Плафон освещения порога от Приоры (артикул 21703714028) или штатный от Весты (264709249R), либо с AliExpress (см. каталог).
Разъемы для плафонов (продаются отдельно).
Провода.

Плафон освещения порога от Приоры

Где купить? В нашем интернет-магазине (Подсветка салона Весты, Подсветка салона XRAY)

Установка

Порядок действий:

Снять обшивки дверей (инструкция для Весты и XRAY).
Вырезать в нижней части обивки отверстие для плафона (канцелярский нож или дремель).
Установить плафон в обшивку двери. Для исключения попадания на них влаги, обрабатываем разъемы термоклеем.

Кстати, вместо плафона для подсветки зоны около машины можно использовать светодиодную ленту. Она крепится при помощи двухстороннего скотча, поэтому отверстий в обшивке дверей делать не нужно (см. пример на Лада Гранта).

Подключение

Дополнительная подсветка в дверях должна работать по аналогии со штатным плафоном освещения. То есть, чтобы включалась при открытии двери и потухала при закрытии. Для этого выполняем подключение по одной из схем.

Выполнить подключение к штатному плафону освещения ЭРА-ГЛОНАСС:

11 и 14(бело-розовые) - +12В появляется после включения главного реле (включения зажигания, открывания дверей). Питание пропадает через 2-5 минут после удаления ключа зажигания.
15(черный или сине-черный) - «масса».
17 (белый)- «масса» (концевики дверей), которая появляется на некоторое время при открытии дверей.

К центральному блоку кузовной электроники (ЦБКЭ). На Lada XRAY он находится у ног водителя слева, а на Лада Веста - за бардачком.

Колодка P1 контакт С4 (толстый красный провод) - 12 В при снятии с охраны.
Колодка P1 контакт С6 (белый провод) - плавно появляется «масса» при открытии двери.

Прокладываем провода:

Из двери в салон проводку проводим через штатные резиновые гофры (в которой располагается акустический провод динамика).
Выводим провода к плафону под обшивку потолка (под накладками стоек дверей).

Проверяем подсветку, открывая любую из дверей автомобиля.

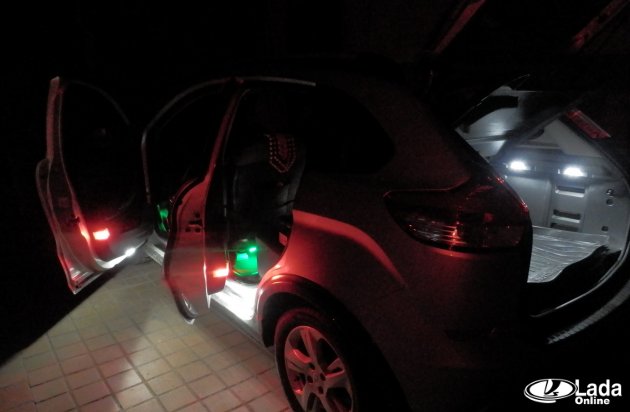

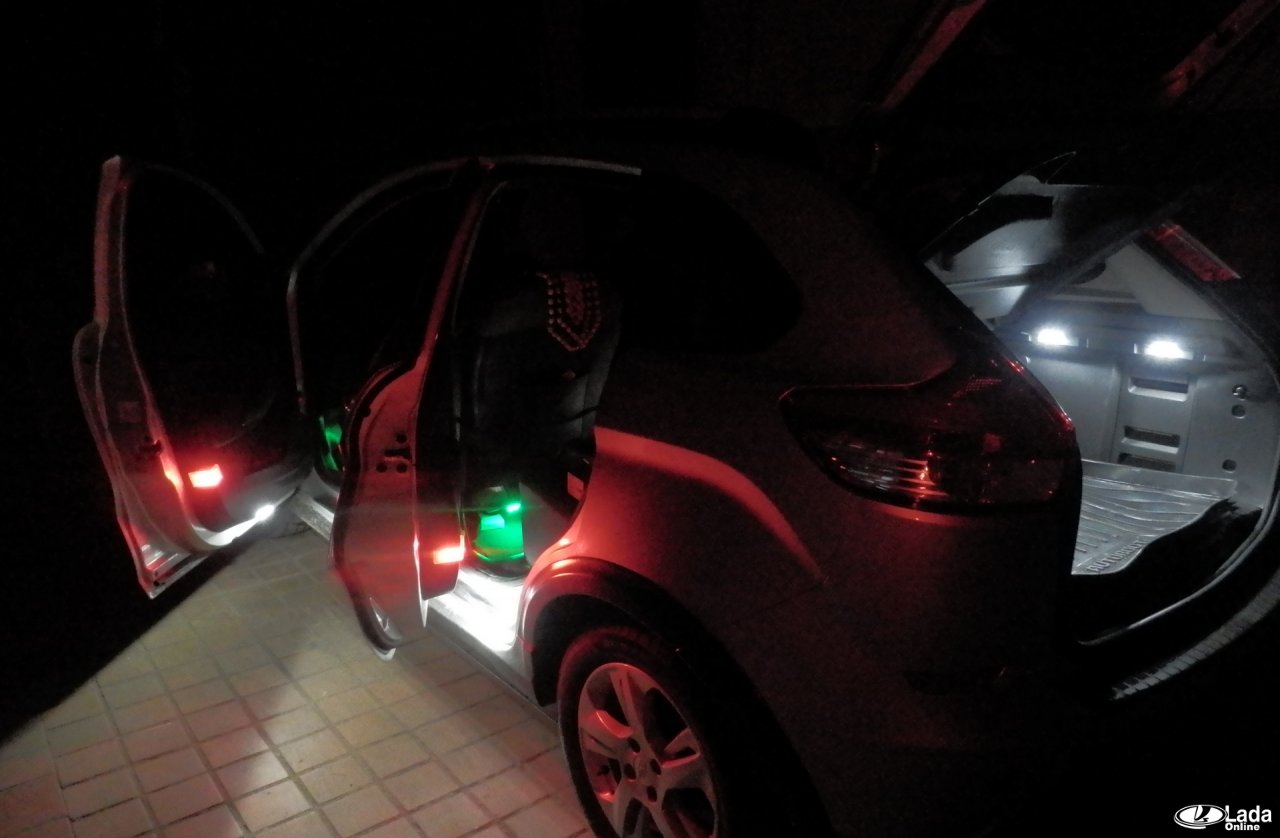

А что думаете вы на счет такой доработки Весты и XRAY? Кстати, аналогичным образом можно подключить подсветку для пола в салоне автомобиля или дополнительный плафон освещения для пассажиров заднего ряда.

Фото: бортовой журнал Raiven-Tumen

Ключевые слова: двери лада веста | двери lada xray | внешняя подсветка лада веста | внешняя подсветка Lada XRAY

Поделиться в социальных сетях:

👍

m.oleg
14 ноября 2017 10:10

Цитата: LadaOnline
m.oleg,
если через F17 идет, то зачем еще один предохранитель?

Правильно . Но запитываемся мы у блока (до предохранителя) а дальше питание идет на предохранитель и на плафоны . судя по схеме так . или я не прав ?

0
Лада.Онлайн
14 ноября 2017 09:57

m.oleg,
если через F17 идет, то зачем еще один предохранитель?
m.oleg
13 ноября 2017 23:07

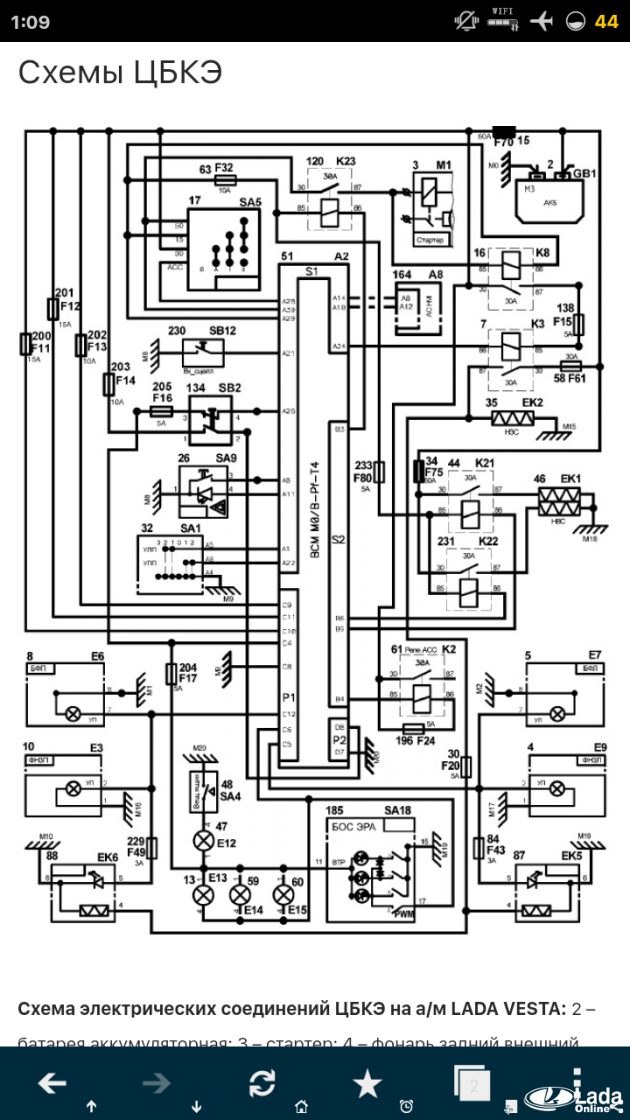

Веста , комфорт мультимедиа . Передних фонарей на подсветку в дверях нет , но хочется . судя по этой схеме . Колодка P1 контакт С4 Идёт далее на предохранитель F17 и далее ко всем плафонам . Нужно будет дополнительный предохранитель получается ? если выводить на все двери

+2
Лада.Онлайн
20 сентября 2017 14:15

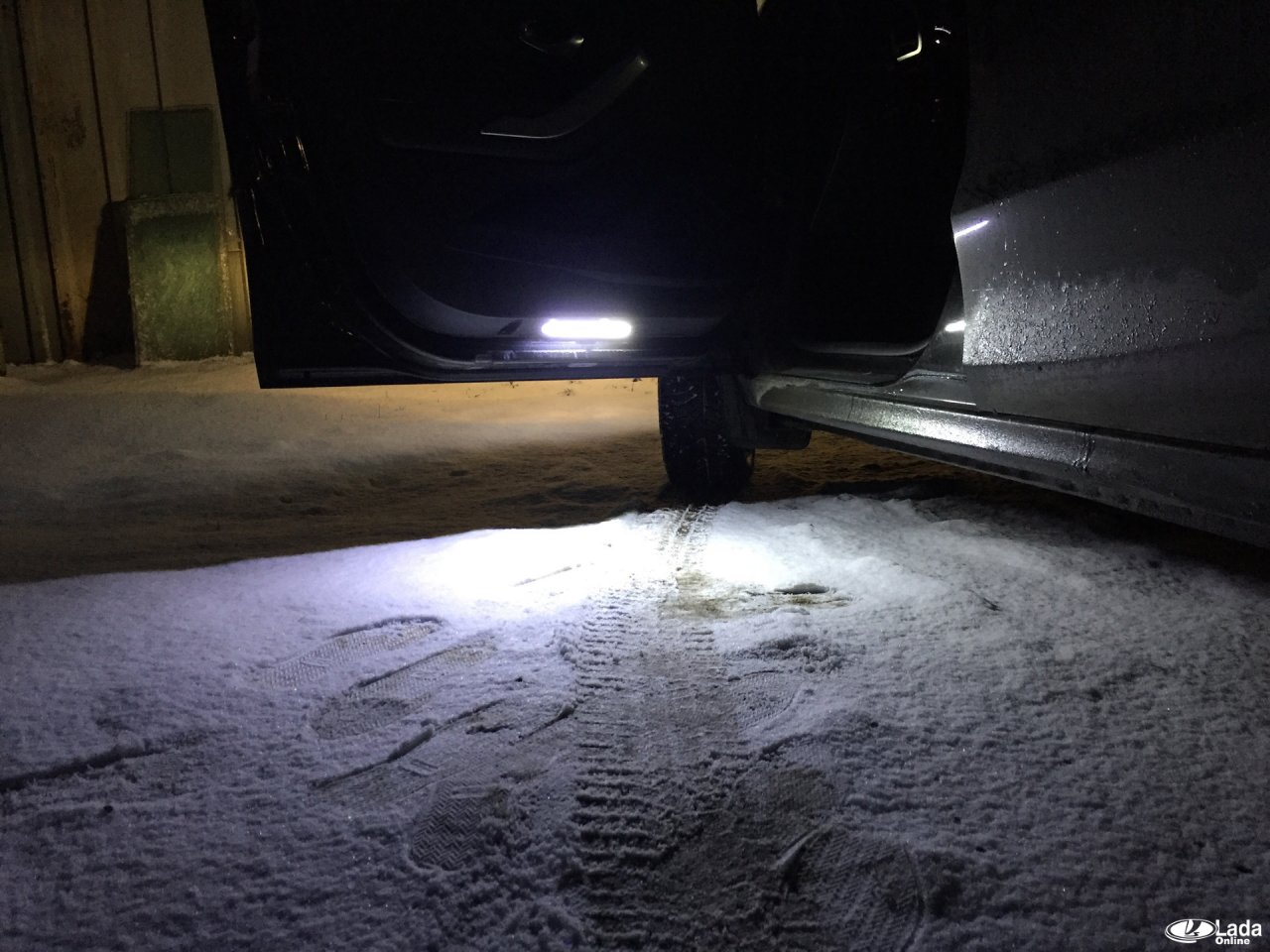

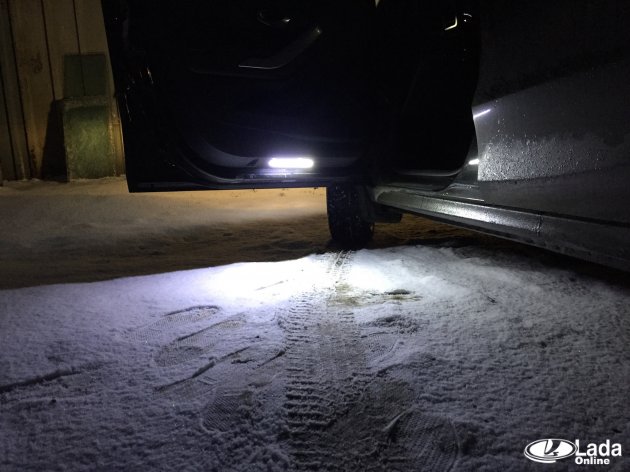

Аналогичная доработка, подсветка в дверях Lada XRAY:

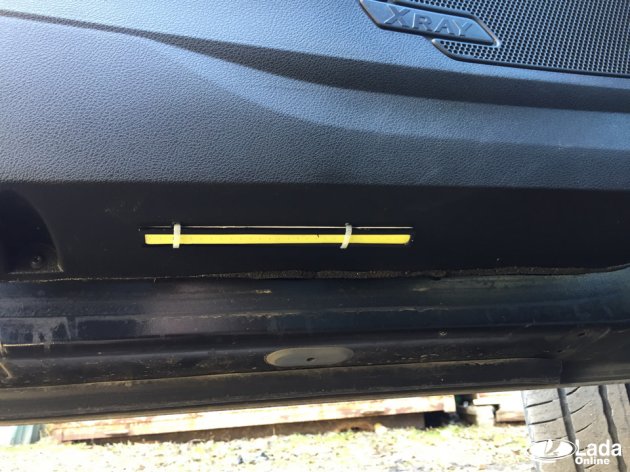

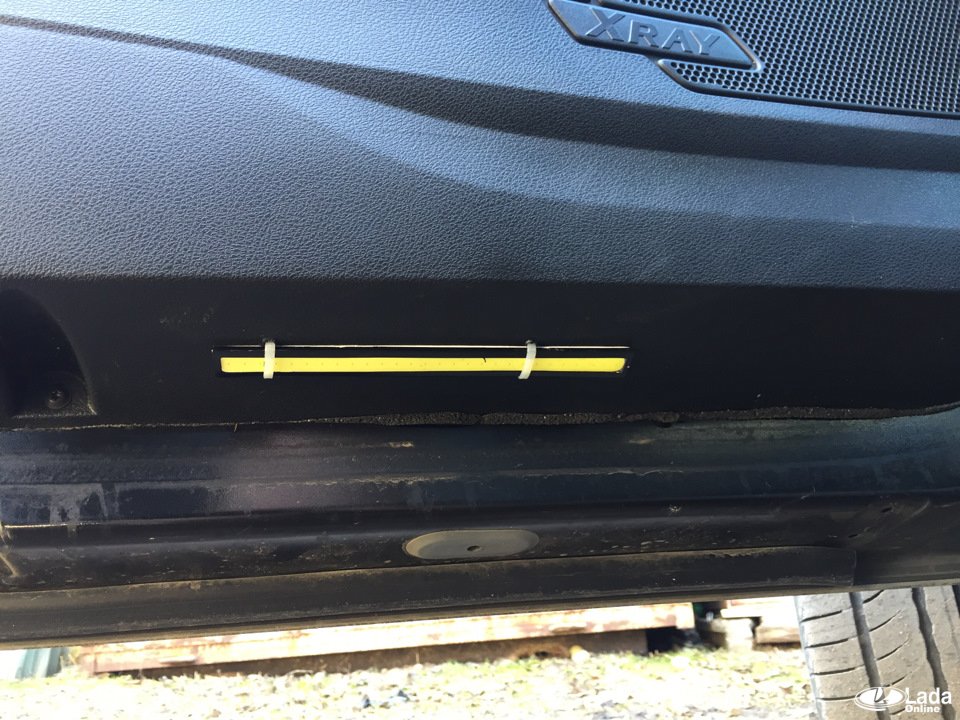

Использовал китайские ДХО. Закреплял их на обшивку двери (они на двустороннем скотче), для надежности затянул двумя хомутами.

https://www.drive2.ru/l/469547541227110421/

Еще пример:

https://www.drive2.ru/l/488592731887633106/
