Как активировать индикатор давления в шинах на панели на Lada Vesta

В комбинации приборов Lada Vesta есть световые сигнализаторы, в том числе и индикатор давления в шинах. Опция используется на экспортных версиях седана, которые поставляются в Европу. Разбираемся, можно ли активировать индикатор «низкое давление в шинах» в щитке приборов своими руками.

ЗР: Почему опция контроля давления в шинах не подключена с завода?
АВТОВАЗ: Вопрос находится в стадии проработки.

Штатный способ с датчиками в колесах

В конце 2017 года в руководстве по эксплуатации появился новый пункт «Система контроля давления в шинах (TPMS)». Автомобиль оснащен системой контроля давления в шинах (TPMS) в вариантном исполнении (экспортные).

Принцип действия: каждое колесо (кроме запасного) имеет встроенный в клапан датчик, который регулярно замеряет давление в шине во время движения. Данные с датчиком поступают через специальный блок связи в комбинацию приборов. Если давление в шинах ниже нормы - загорается соответствующий индикатор.

Как активировать индикатор TPMS в приборной панели Весты рассказал pavel-kor

Потребуется: адаптер ELM327 V1.5, цена около 200 рублей, ссылка на AliExpress.

Инструкция:

1. Для смартфона на Android скачиваем и устанавливаем приложение ECU Tweaker. Архив ecu.zip копируем в корень внутренней или внешней памяти, не распаковывая.
2. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля.
3. Включить зажигание.

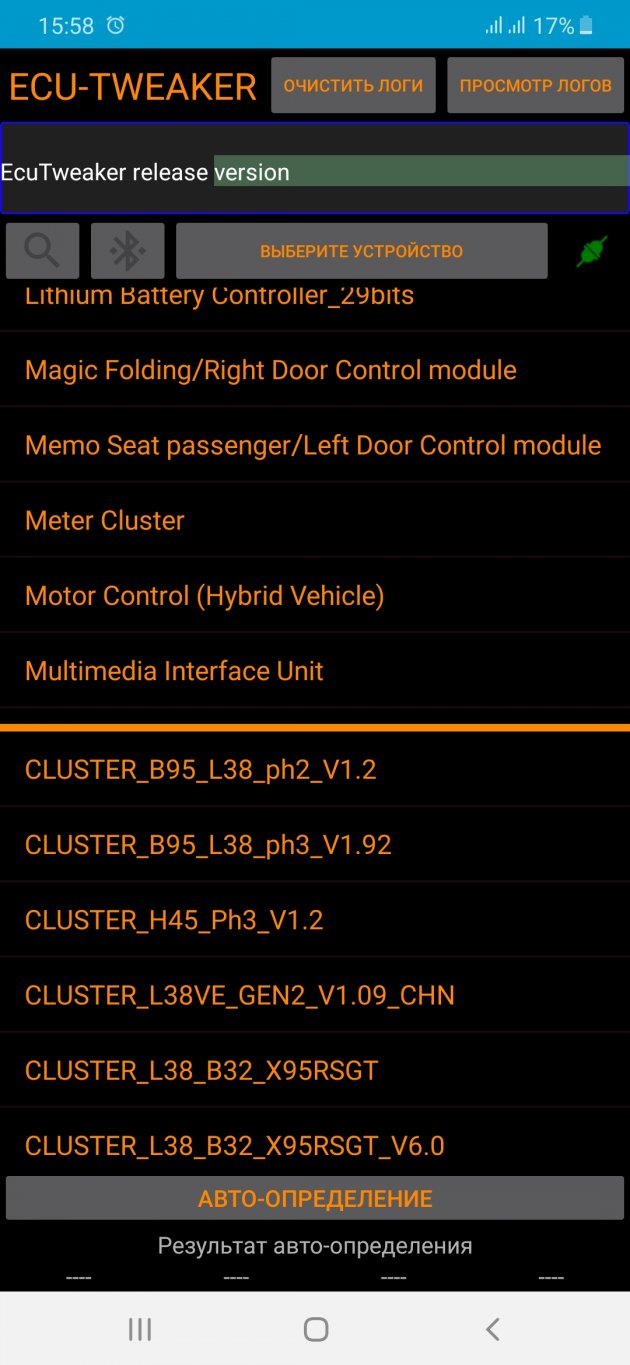

4. Запустить на смартфоне приложение «ECU Tweaker»
5. В поиске выбрать «Clio V»
6. Затем «Meter Cluster»
7. Затем «Cluster C1A_CMFB15-40ph2_V2.20» (либо «C1A_CMFB15-40ph2_V2.14»)
8. Затем «Configuration»
9. Затем «Configuration1»
10. Установить у параметра «DistanceUnit_CF» значение «miles»
11. Сохранить значение кнопкой справа.

После этого в БК включится иконка TPMS и SET TP. Однако, чтобы система заработала необходимо еще установить датчики в колеса и заставить панель приборов принимать данные с датчиков. Как это сделать пока неизвестно.

Нештатный способ с датчиками в колесах

Как активировать индикацию TPMS в приборной панели Lada Vesta штатным образом пока остается загадкой, однако один из владельцев этого автомобиля (plos) нашел альтернативный способ доработать конструкцию.

Потребуется: комплект TPMS (например, система мониторинга давления шин U912 (есть в подборке товаров на AliExpress, цена около 3500 рублей).

Порядок действий:

1. Установить датчики TPMS внутрь колес.
2. Разобрать корпус ЖК-монитора TPMS, найти зуммер и подпаять к его ножкам два провода (один «+», другой «-»). (По желанию можно зуммер перенести в комбинацию приборов, как это сделал автор и указал на схеме, тогда провода следует припаять к точкам, куда был припаян зуммер).
3. Установить дисплей TPMS в любое удобное место в салоне.
4. Снять и разобрать панель приборов.
5. Подвести два припаянных провода от ЖК-монитора TPMS к штатному светодиоду TPMS панели приборов (Либо последовательно добавить в цепь светодиод и ограничивающий резистор, как сделал автор. Это указано в схеме. Свой светодиод использовался, чтобы при необходимости все доработки можно было убрать).

Теперь, если давление в шинах будет ниже нормы, тогда на панели приборов загорится индикатор TPMS, и последует предупреждающий звуковой сигнал.

Нештатный способ с ABS

Команда разработчиков: ELITE83, RUPARADOX, Pavel-Kor, Demacr

Потребуется:

1. адаптер ELM327 V1.5, цена около 200 рублей, ссылка на AliExpress.
2. иметь последнюю прошивку приборной панели (для с/о 8450007022 - 36, для н/о 8450030825 - 27)
3. архив с базой и ПО

Установка ПО на смартфон Android:

1. Установить приложение ECU Tweaker (есть в архиве)
2. Из архива (ссылка выше) скачать ecu.zip. Копируем его в корень внутренней или внешней памяти, не распаковывая (программы сама найдет архив после запуска).
3. Если ранее использовали ECU Tweaker с другой базой ecu.zip, тогда необходимо удались старый файл ecu.zip, очистить кэш приложения и после этого добавить новый файл ecu.zip.
4. Если у вас погасла приборная панель, отключить ELM327 адаптер, выключите и включите заново зажигание и всё заработает.

Установка ПО на ПК/ноутбук:

• Скачать из архива (ссылка выше) ПО ddt4all и установить.

Общий порядок действий:

1. Подключить адаптер ELM327 V1.5 к OBDII порту автомобиля и включить зажигание.

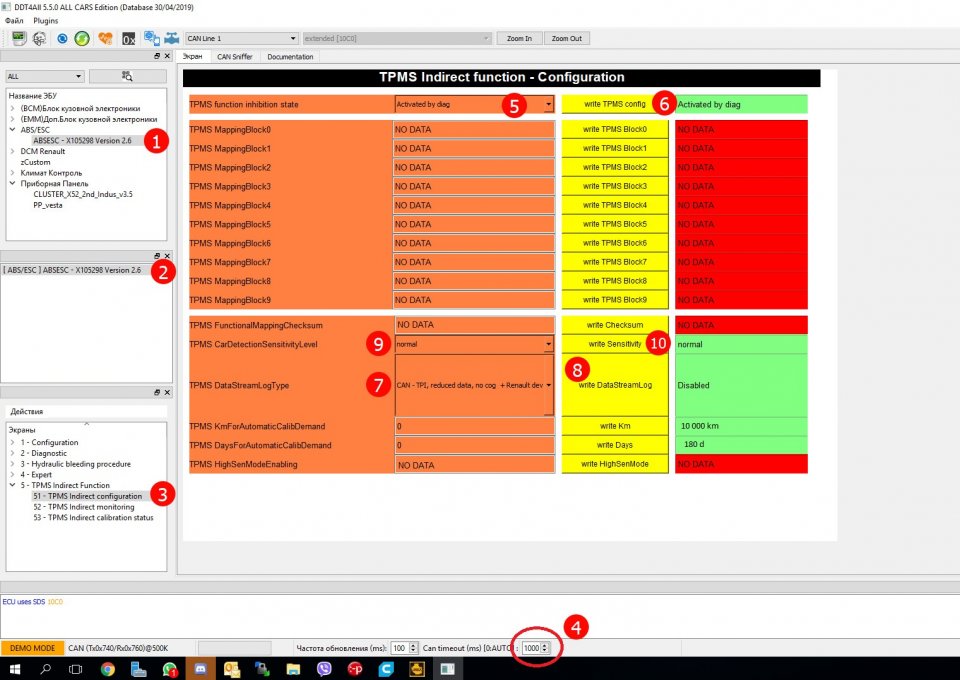

2. Запустить ddt4all на ПК/ноутбуке (ddt4all.py, выбираем порт, выбираем адаптер, ставим галочку и нажимаем «Подключиться», в открывшемся окне нажимаем кнопку отмеченную кружком (с лупой), выбираем поиск по CAN) или ECU Tweaker на телефоне.

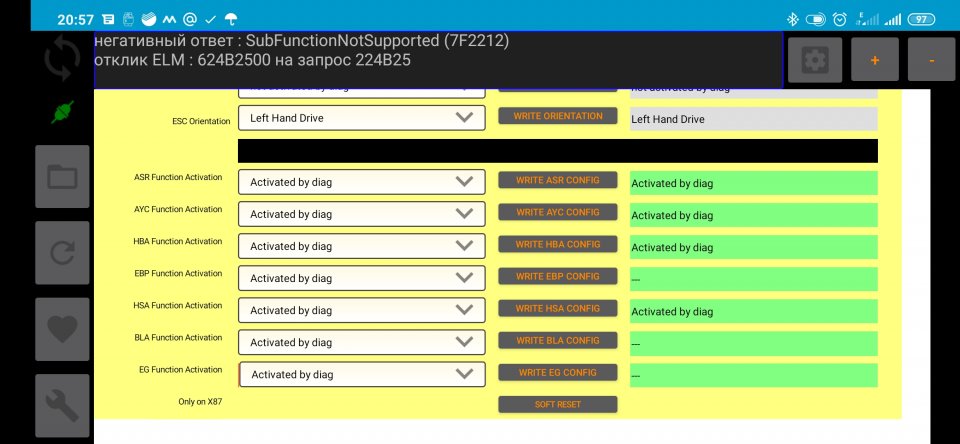

3. Активируем TPMS в блоке АБС (5 — включение, 7 — тип передаваемых данных, 9 — чувствительность определения, которую можно настраивать по факту эксплуатации). Для ПК: включить режим Эксперт (в меню сверху вторая иконка слева). Для смартфона: если значение не сохраняется, установите таймаут 670-1000 ms (нажать на шестеренку в правом верхнем углу, для блока АБС её безопасно нажимать)

4. Активировать TPMS в комбинации приборов. (нельзя нажимать на шестеренку в правом верхнем углу).

5. Сделать TPMS Reset через меню приборной панели. На щитках приборов с/о 8450007022 с ПО - 26, 28, 35, 36 пункта "set tp" НЕТ! и не появиться.

После активации лампочка может загореться, а после сброса должна погаснуть. Проверяем работу TPMS.

Если одно из колес спустило, во время движения загорится соответствующий индикатор на панели приборов.

Чтобы индикатор погас следует подкачать колесо и сбросить TPMS через БК приборной панели. Если в БК пункта Set TP нет (старая прошивка), то сбросить можно только через ELM327 в блоке АБС (ABS - 5 TPMS - 52 - TPMS монитор - кнопка сброса ошибок и перекалибровки).

Внимание! Для максимально точного и быстрого определения спущенного колеса надо чтобы АБС полностью откалибровалось. Это происходит примерно после 500 км пробега! Но не волнуйтесь, прокол и полностью спущенное колесо система быстро увидит уже после первых 5 км калибровки. Чем больше пробег - тем точнее и быстрее происходит определение не только полностью спущенного, но и начинающего спускать колеса.

Видео инструкция:

У кого не получается сделать активацию самостоятельно, могут обратиться за помощью к специалистам.

Кстати, на Lada XRAY активировать индикацию низкого давления в шинах удалось штатным образом. Читайте также, как в зеркала Весты можно установить систему контроля слепых зон.
