Как установить комбинацию приборов от Vesta на Lada XRAY

26 мая 2021 Лада.Онлайн 6 490 0

Считаете штатную комбинацию приборов Lada XRAY недостаточно информативной или просто не нравится ее дизайн? Не обязательно рассматривать дорогие тюнинг варианты от сторонних производителей, можно установить оригинальный щиток приборов от Lada Vesta.

Инструкцией по доработке поделились sergei-3 и gdevkaragande.

Потребуется

1) Панель приборов Lada Vesta (Категория Оригинальные комбинации приборов Весты)
2) Адаптер ELM327 1.5 (см. каталог AliExpress)
3) Провода Arduino перемычки папа-мама, снять пластмасс со стороны пап и обсадить термоусадкой, так как в разъеме панели xray близко пины.
4) Разъём панели приборов molex 20 pin 347290200

Настройка комбинации приборов

1. Подключаем щиток приболров дома при помощи ELM327 и DDT4ALL.

2. Выбираем pp_vesta, 9 - двойной клик левой кнопкой мыши, 10 - информация, 11 - настройки, 12 - эксперт, (конфигурирование панели):

3. Нажать на 13 - Энштейна, 14 - изменение подключения датчика давления на XRAY - прямое, 15 - передавать в CAN, если нет, горит чек .
Все остальные пункты зависят от ваших блоков.

При помощи программатора можно прошить VIN, но это не обязательно.

После подключения комбинации приборов к машине пробег в щиток запишется автоматически с блока АБС.

Установка

1. Снимаем щиток приборов XRAY.

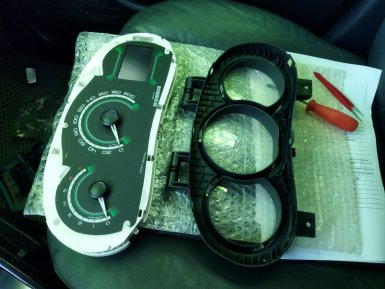

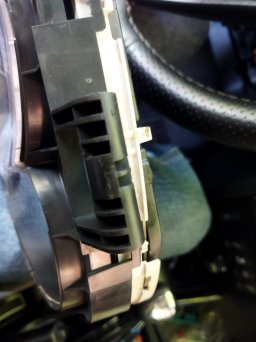

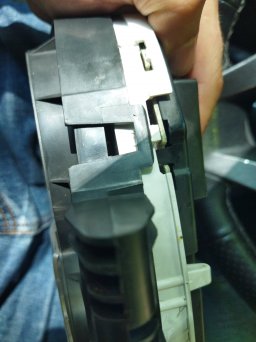

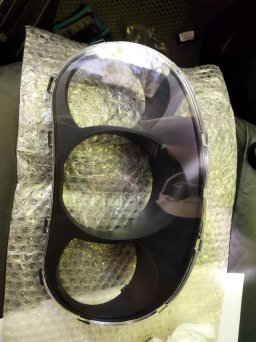

2. Переставляем колодцы с панели XRAY на панель Весты. Убрать все лишние с панели Vesta, затем приклеиваем колодцы от XRAY.

Подключение

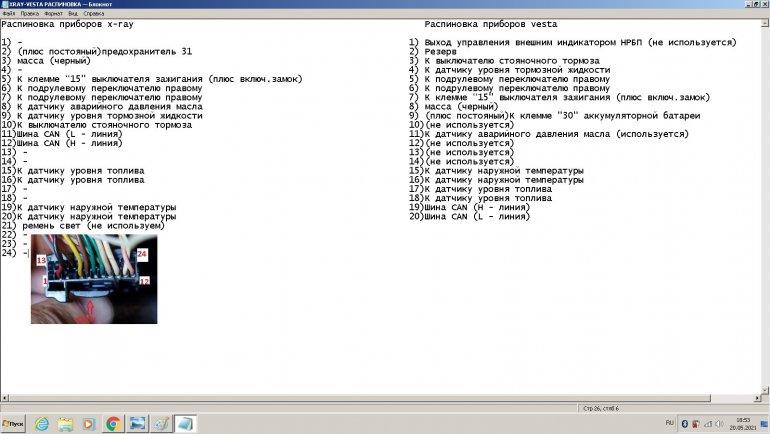

Вставляем Arduino перемычки пап в разъем панели XRAY, a мам в панель Vesta по распиновке:

Результат

Температура двигателя наконец то у меня появилась на приборной панели, так же из нового появился вольтаж акб, и также сделал активация tmps, ранее эта опция в приборной панели была не доступна, так же на мой взгляд удобно стало видеть стрелочную индикация бензобака остатка топлива, в место кубиков не понятных для меня.

пишет автор доработки.
