Расшифровка кодов неисправностей системы управления вариатором JATCO

В ходе эксплуатации автомобиля (например, LADA, Renault, Nissan и др) в работе бесступенчатой трансмиссии JATCO (вариатор или CVT) могут возникнуть неисправности. Ошибки сохраняются в памяти, прочитать их можно в ходе диагностики при помощи специального прибора в режиме «Ошибки». Далее представлен перечень кодов неисправностей вариатора и расшифровка ошибок.

Сокращения:

БСТ – бесступенчатая трансмиссия
БСМ – бесступенчатый механизм
КСУД – контроллер ЭСУД

По каждой обнаруженной неисправности в памяти контроллера БСТ сохраняется:

код неисправности;
статус состояния кода неисправности (активный или неактивный).

Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом.

Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие тесты были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.

"Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.

Чтобы стереть коды из памяти следует использовать диагностический прибор.

Совет: Для считывания ошибок в электронных блоках владельцы автомобилей часто пользуются ELM327 адаптером (купить на Ali) и приложением OpenDiag в смартфоне.

После обнаружения неисправности, контроллер включает сигнализатор неисправности через определенное количество "драйв-циклов", в течение которых неисправность сохраняется в памяти со статусом "активный". "Драйв-цикл" это цикл движения, включающий следующую последовательность действий: зажигание выключено → зажигание включено → запуск двигателя → движение и остановка → зажигание выключено.

Перечень кодов неисправностей приведен в таблице:

Код неисправности	Описание неисправности
Р0562	Напряжение батареи слишком низкое
Р0606	Контроллер, ошибка чтения-записи EEPROM
Р0705	Переключатель диапазонов коробки передач неисправен
Р0710	Датчик температуры трансмиссионной жидкости неисправен
Р0711	Датчик температуры трансмиссионной жидкости - функциональная неисправность
Р0715	Датчик числа оборотов первичного шкива неисправен
Р0720	Датчик числа оборотов вторичного шкива неисправен
Р0741	Соленоид блокировочной муфты гидротрансформатора (L/U) - функциональная неисправность
Р0743	Соленоид блокировочной муфты гидротрансформатора (L/U) неисправен
Р0756	Соленоид регулировки давления в магистрали (P/L) неисправен
Р0825	Переключатель ручного режима переключения передач неисправен
Р0845	Датчик вторичного давления неисправен
Р0868	Низкое давление трансмиссионной жидкости
Р0929	Соленоид блокировки рычага выбора передач неисправен
Р0962	Соленоид первичного давления неисправен
Р1586	Датчик ускорения (G-sensor) - неисправен
Р1739	Соленоид муфты включения повышающей передачи (Н/С) и тормоза передачи заднего хода (R/B) неисправен
Р173А	Соленоид тормоза понижающей передачи (L/B) неисправен
Р17В9	Датчик числа оборотов выходного вала неисправен
Р1800	Соленоид регулировки давления в магистрали (P/L) - функциональная неисправность
Р1802	Датчик вторичного давления - функциональная неисправность

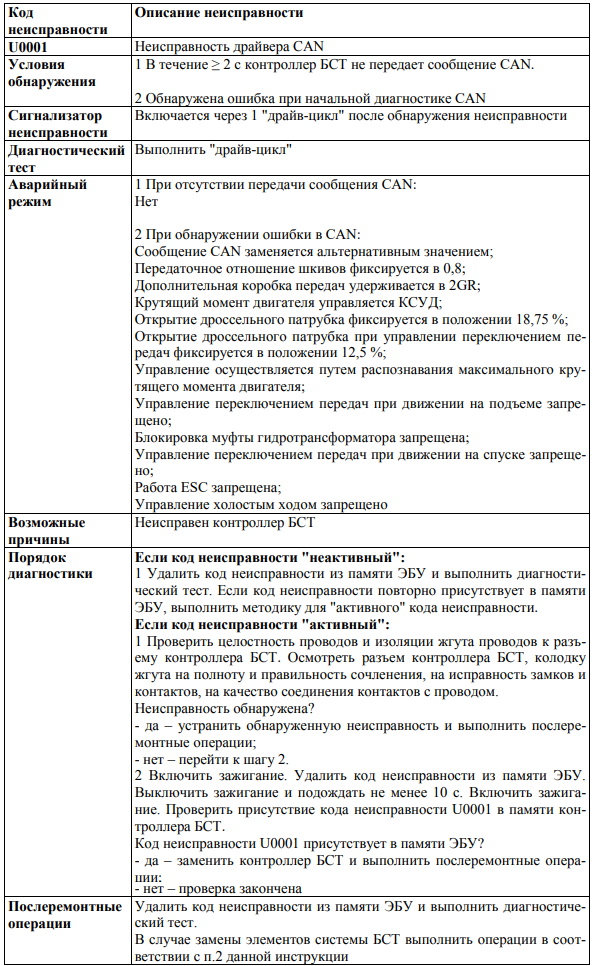

U0001	Неисправность драйвера CAN
U0073	Отсутствие связи с CAN - Шина отключена
U0121	Нет сообщений от ABS по CAN
U0140	Her сообщений от ВСМ но CAN
U0400	Ошибка длины сообщения CAN
U0401	Нет сообщений от КСУД но CAN

При обнаружении одновременно нескольких кодов неисправностей проверку кодов произвести в соответствии с перечнем приоритетов:

Приоритет	Код неисправности
1	U0001 Неисправность драйвера CAN
	U0073 Отсутствие связи с CAN - Шина отключена
	U0121 Нет сообщений от ABS по CAN
	U0140 Нет сообщений от ВСМ по CAN
	U0400 Ошибка длины сообщения CAN
	U0401 Нет сообщений от КСУД по CAN
2	Р0562 Напряжение батареи слишком низкое
	Р0606 Контроллер, ошибка чтения-записи EEPROM
	Р0705 Переключатель диапазонов коробки передач неисправен
	Р0710 Датчик температуры трансмиссионной жидкости неисправен
	Р0711 Датчик температуры трансмиссионной жидкости - функциональная неисправность
	Р0715 Датчик числа оборотов первичного шкива неисправен
	Р0720 Датчик числа оборотов вторичного шкива неисправен
	Р0743 Соленоид блокировочной муфгы гидротрансформатора (L/U) неисправен
	Р0756 Соленоид регулировки давления в магистрали (P/L) неисправен
	Р0825 Переключатель ручного режима переключения передач неисправен
	Р0845 Датчик вторичного давления неисправен
	Р0962 Соленоид первичного давления неисправен
	Р0929 Соленоид блокировки рычага выбора передач неисправен
	Р1586 Датчик ускорения (G-sensor) - неисправен
	Р1739 Соленоид муфты включения повышающей передачи (Н/С) и тормоза передачи заднего хода (R/B) неисправен
	Р173А Соленоид тормоза понижающей передачи (L/B) неисправен
	Р17В9 Датчик числа оборотов выходного вала неисправен
	Р1800 Соленоид регулировки давления в магистрали (P/L) - функциональная неисправность
3	Р0741 Соленоид блокировочной муфты гидротрансформатора (L/U) -функциональная неисправность
	Р1802 Датчик вторичного давления - оункциональная неисправность
	Р0868 Низкое давление трансмиссионной жидкости
