- ПТФ для Весты
- Облицовки Весты
- Кронштейны (8450006277, 8450006276)
- Противотуманные фары;
- Вставки в бампер для крепления ПТФ;
- Дополнительная кнопка;
- Реле 4-х контактное (артикул 98.3747);
- Предохранитель на 16 А;
- Провода и пластиковая гофра (около 5 метров).
Как установить противотуманные фары (ПТФ) на Лада Веста дорестайл
03 февраля 2018 Лада.Онлайн 189 506 27
Завод-изготовитель ставит на Весту противотуманные фары только в «люкс» комплектации. Аналогичная ситуация и с другими моделями АВТОВАЗа, поэтому их самостоятельная установка является одной из популярных доработок. А вы знаете, что поставить ПТФ на Весту не так легко, как на других современных автомобилях Лада?
Про штатный комплект противотуманных фар
Решили установить ПТФ своими руками и хотите сохранить гарантию? На данный момент единственным таким способом является частичное переоборудование Весты до более высокой комплектации, для этого потребуются купить:
| Каталожный номер | Наименование |
|---|---|
| 261500097R (аналог FCR220029) | Противотуманная фара |
| 8450006983 | Жгут проводов передний в сборе |
| 8450006277 | Кронштейн противотуманной фары левый |
| 8450006276 | Кронштейн противотуманной фары правый |
| 8450006924 | Модуль подрулевых переключателей |
| 231A08052R | Блок кузовной электроники дополнительный |
| 8450030715 | Жгут проводов панели приборов |
Стоит отметить, что в эту стоимость не входит работа по снятию/установки деталей. Если вы располагаете суммой 60-70 тыс. рублей, то можете обращаться с вопросом установки ПТФ к официальному дилеру.
Где купить: в нашем интернет-магазине, см. категории:
Главная проблема заключается в том, что схемы электрооборудования современных автомобилей (в том числе и Весты) отличаются от тех, что использовались на более ранних моделях (например, на Гранте, Калине или Приоре). Штатное управление ПТФ на Весте реализовано через подрулевый переключатель, который не имеет фиксированных положений на их включение. Кроме этого, сигнал о включении ПТФ от рычага идет не напрямую к фарам, а поступает сначала на дополнительный блок кузовной электроники EMM, который есть только в комплектации «люкс». А индикация о включении противотуманных фар в комбинации приборов работает по сигналу CAN шины.
Поэтому самым простым и дешевым способом установить ПТФ на Весту с минимальным вмешательством в электронику машины будет использование отдельной схемы для их подключения, с использованием отдельной кнопки управления. Об этом более детально рассказывается далее.
Установка ПТФ
Из таблицы выше потребуется:
Снимаем передний бампер и вырезаем отверстия в заглушках бампера, используя коронку 76 мм или острый канцелярский нож. ПТФ закрепляем на пластиковых накладках (кронштейнах) при помощи саморезов (например, винтами для металлочерепицы).

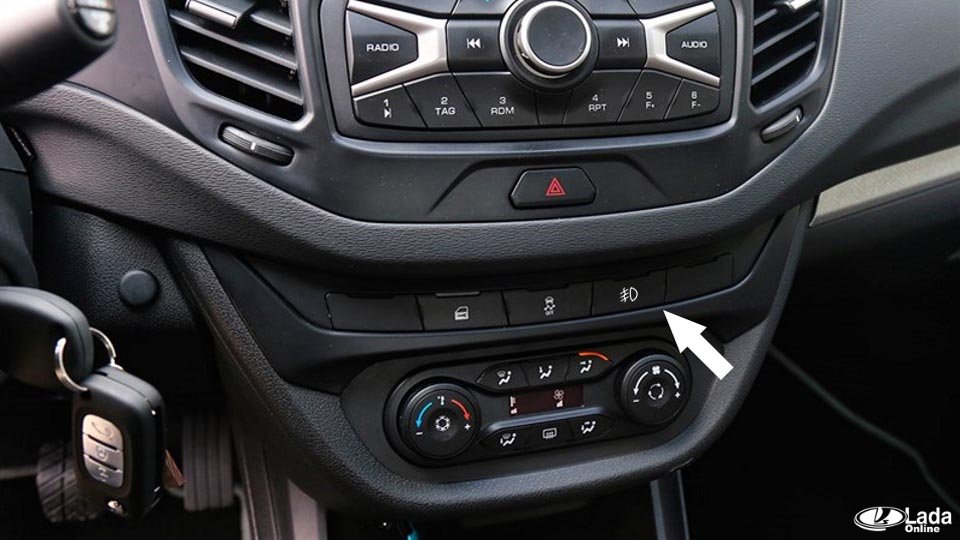

В салоне устанавливаем дополнительную кнопку для ПТФ. Это может быть обычная кнопка ПТФ от ВАЗ 2114, либо штатная нефиксируемая кнопка на центральной консоли (можно купить готовый блок с кнопками).
Подключение ПТФ
Проводку от правой противотуманной фары прокладываем внутри металлического короба (см. фото). Из моторного отсека в салон проводку пускаем через штатное отверстие в районе педалей.
Универсальная схема. Нагрузочное питание на реле (+12В) берем с аккумулятора (болт М6), используя предохранитель. Управляющий плюс для кнопки берем из монтажного блока от предохранителя габаритных огней (F6 или F7), либо постоянный плюс от прикуривателя (F41). Реле размещаем в салоне или под капотом, по желанию. Таким образом, вмешательства в электрику Весты будет минимальным.
С двумя реле.
С использованием импульсного реле. Есть еще один вариант управления передними ПТФ - с использованием штатного подрулевого переключателя комплектаций Стандарт и Комфорт и импульсного реле 375.3787. Всё подключается в монтажном блоке салона, не нужно ничего разбирать или сверлить (автор MiheyA).
С двумя реле и подрулевым (автор DarkAdm)
Сразу выносим за скобки тот факт, что ПТФ уже подключены до подрулевого, то есть силовое реле под капотом уже стоит, а сигнальный подведен на 12-й пин колодки подрулевого, а с него же на BCM для индикации на приборке.
Итак, эти реле управляются по минусу, нужно питание +12В и разрешающий "+", который обычно берут с габаритов, чтобы не включались ПТФ без габаритов. Это нам на руку, т.к. при исчезании +12В разрешающего, состояние реле сбрасывается в "Выкл". Значит выключив свет мы погасим ПТФ, а включив свет, они не включатся обратно. Так же им нужна масса и управляющий "-". А подрулевой имеет три провода с кольца рычага, один провод общий и подключен к габаритам, а два как раз являются сигнальными, которые коммутируют +12В. А нам надо, чтобы они коммутировали "-". Ну ок, подведем массу, делов-то).
2 — это дублер 12 пина на колодке (передние ПТФ)
3 — это дублер 13 пина на колодке (задняя ПТФ)
Итак, план такой:
Все +12В на питание и разрешение мы берем с 1 дублера подрулевого, чтобы одним махом гасить весь свет, включая ПТФ. Массу мы берем с кузова и подводим на массу реле и ведем к коричневому проводу с рычага подрулевого. Её и будем коммутировать.
Смотрим общую схему, нарисованную лично)
Штатная схема подключения
Как на Lada Vesta Luxe (идею подал rychagov42). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981 или QZ8201167988). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото). Далее подключаем управляющий провод от реле к 12-му контакту подрулевого переключателя (на разьеме надо потянуть белую часть и отщелкнуть). В результате ПТФ будут работать, когда работают габариты.
Если хотите задействовать индикатор ПТФ на панели приборов, то в схеме будет участвовать ЦБКЭ.
Процесс установки ПТФ на Весту также показан на видео:
Осталось только отрегулировать ПТФ.
А вы сталкивались с установкой противотуманных фар на Весту? Какой вариант подключения выбрали и почему? Напомним, на сайте лада.онлайн представлены другие инструкции по тюнингу и доработке Весты, например, простой способ установить видеорегистратор, устранение перетирания шланга ВУТ или советы по борьбе со сверчками панели.
Фото: бортовой журнал Russianvodyara и группа Лада Веста в ВК
