- Если серые провода для кнопок на руле есть (на «Люкс» комплектации они должны быть), значит доработка будет не трудной (об этом далее в статье).
- Если проводов нет (на версиях «Классик» и «Комфорт» их не обнаружили), значит, доработка будет чуть сложней (инструкция тут).
- Установлен подрулевой переключатель (улитка) с проводами для кнопок на руле;
- Есть проводка от «улитки» до ЭБУ для управления круиз-контролем и ограничителем скорости;
- Панель приборов с другой версией прошивки (есть индикация работы круиз-контроля, ограничителя скорости).
- мультируль (каталожный номер: 8450006832);

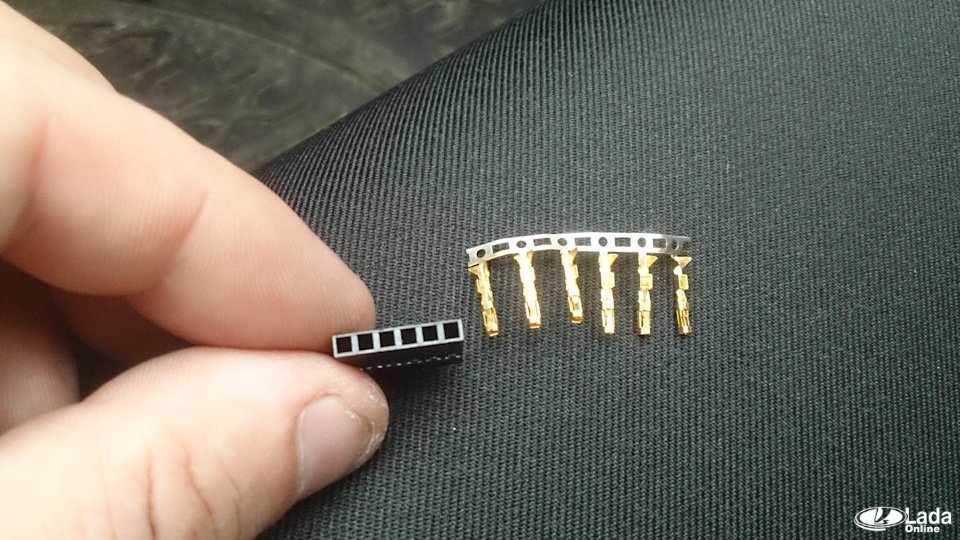

- BLS контакты для разъема улитки.
- шлейф из 5 проводов диаметром 0,5 мм;
- разъем mini-ISO синего цвета С3;
- разъемы для подсоединения проводов в колодку.
Установка мультируля на Лада Веста люкс без Мультимедия
05 июля 2016 Лада.Онлайн 90 560 41
Мультифункциональное рулевое колесо (мультируль) на Весту завод-изготовитель ставит только на две комплектации (Comfort и Luxe) с пакетом опций Multimedia. Рассмотрим особенности установки руля с кнопками своими руками на другие версии седана, в том числе и с кнопочной магнитолой.

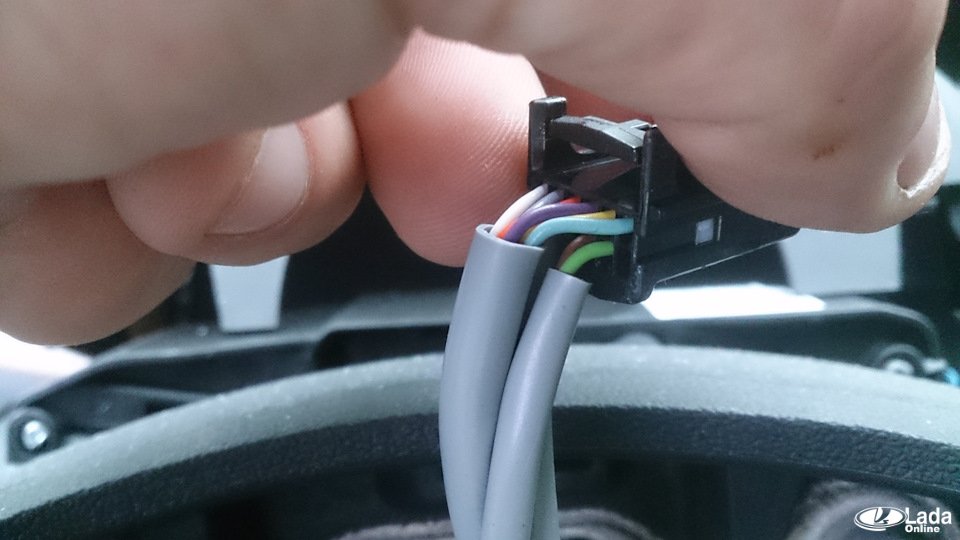

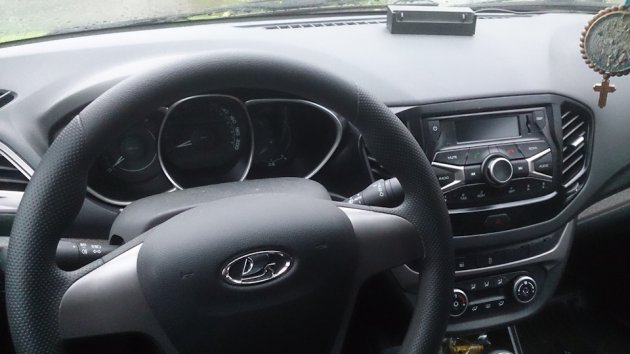

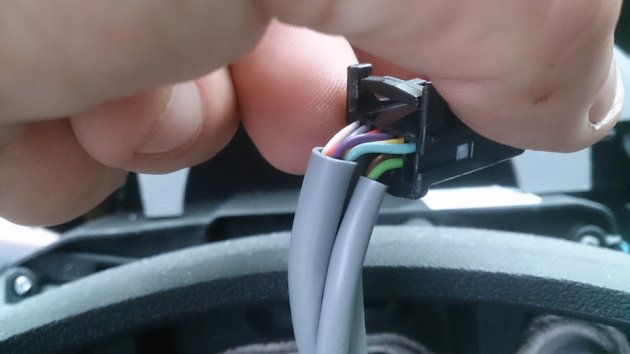

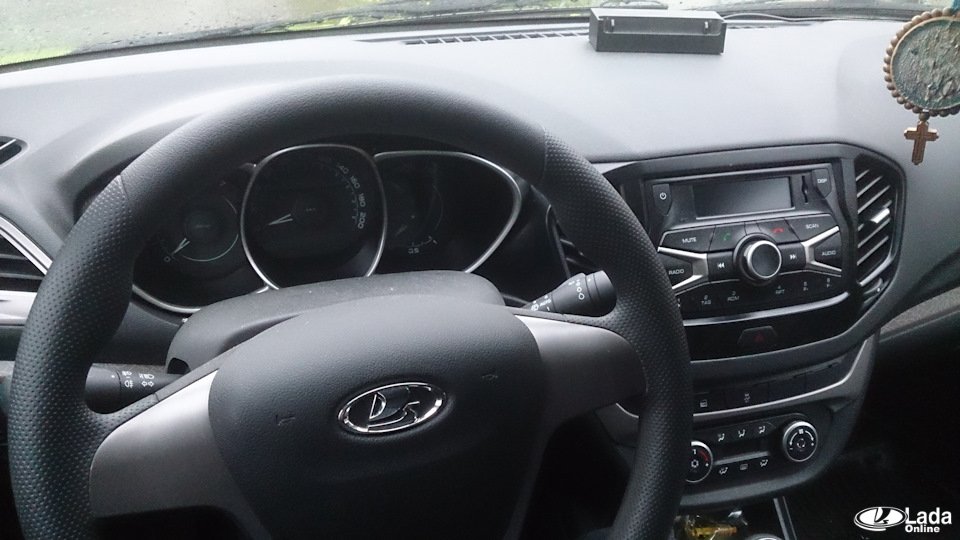

Проверяем, чтобы в подрулевом переключателе (улитка) был разъем для подключения колодки с проводами (фото №2 внизу), а также наличие серого пучка проводов, идущих в руль (фото №3 внизу). Для этого нужно снять верхнюю часть пластикового кожуха руля (фото №1 внизу), вывернув два винта Torx снизу. А затем в поиске серых проводов заглянуть между рулем и кожухом (либо снимать подушку безопасности):
Чем «Люкс» версия Весты отличается от «Классик» и «Комфорт»:
Перед началом работ отсоедините минусовую клемму аккумулятора.
Потребуется

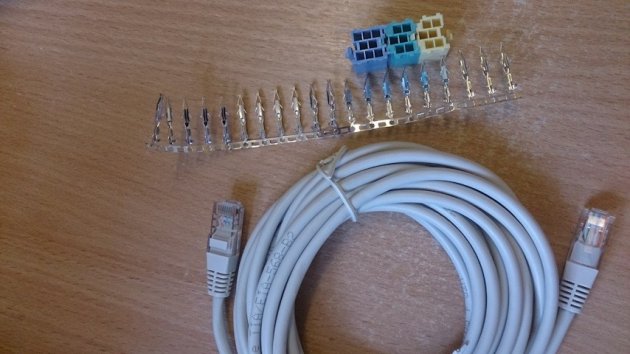

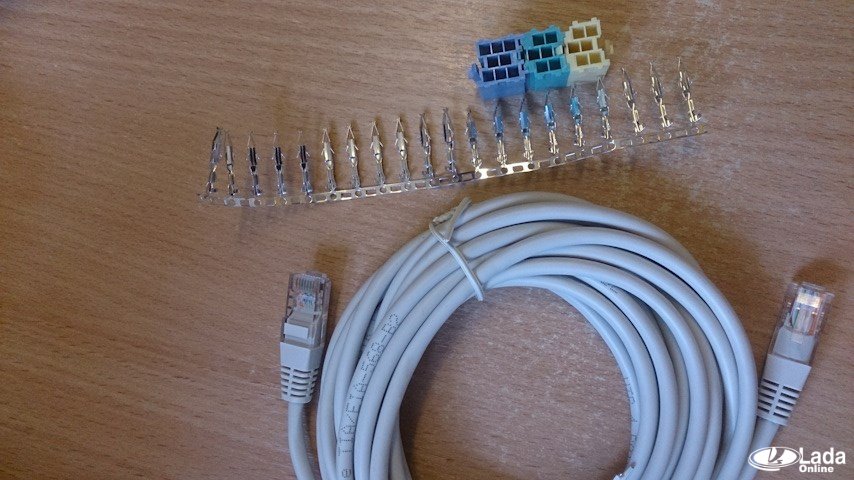

Потребуется купить:
Для управления магнитолой:
Где купить? В нашем интернет-магазине (рули для Весты)
Установка мультируля

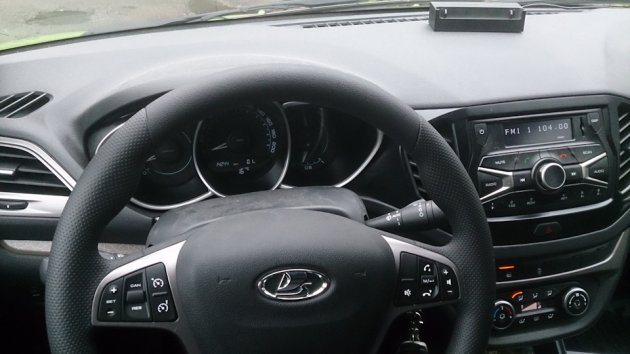

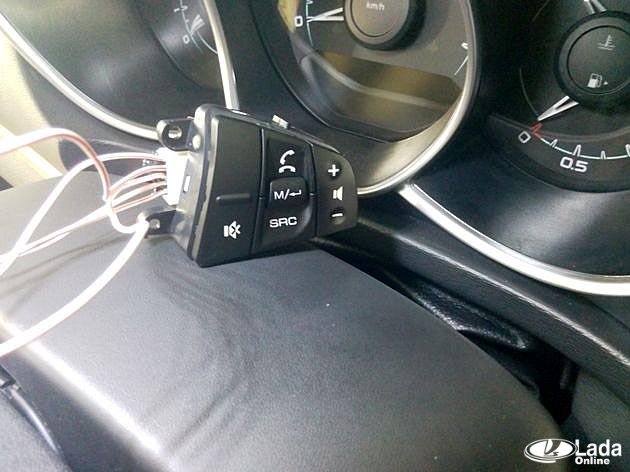

Снять руль и на его место установить руль с кнопками.
Подключение руля с кнопками
Итак, в «улитку» руля уже подключена колодка с проводами, поэтому поддержание заданной скорости и ограничитель будут работать сразу после установки мультируля (левая панель кнопок).

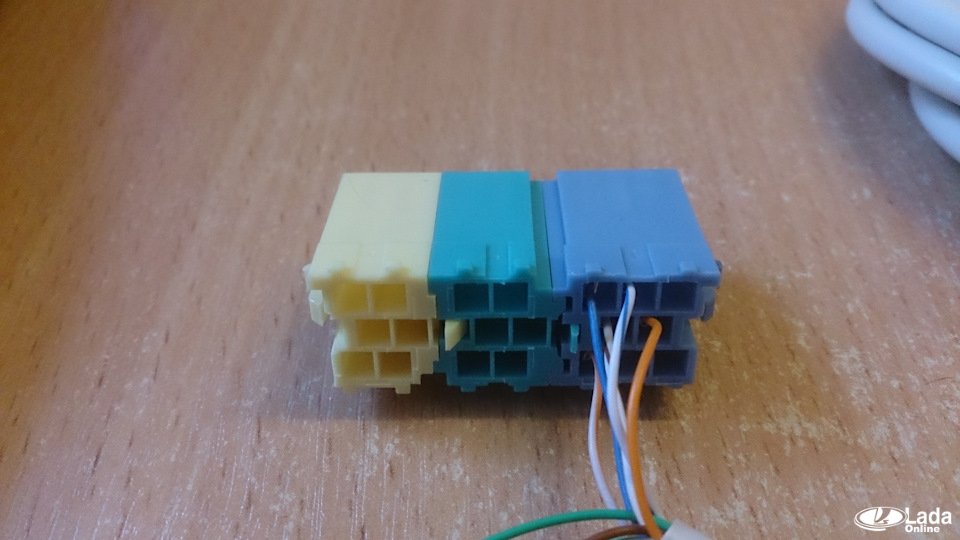

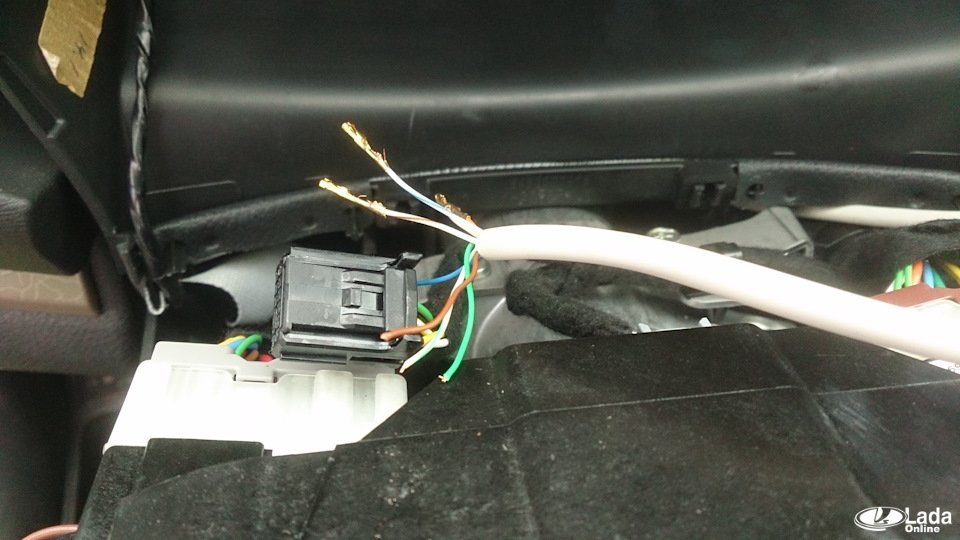

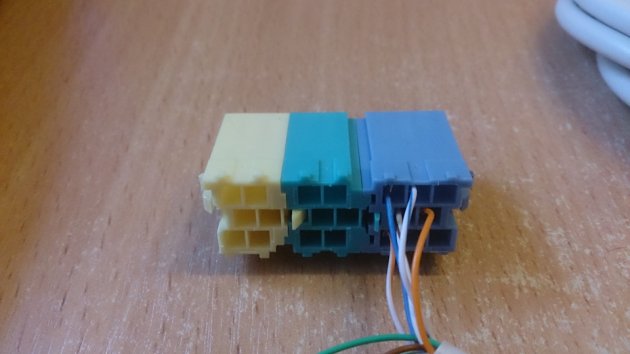

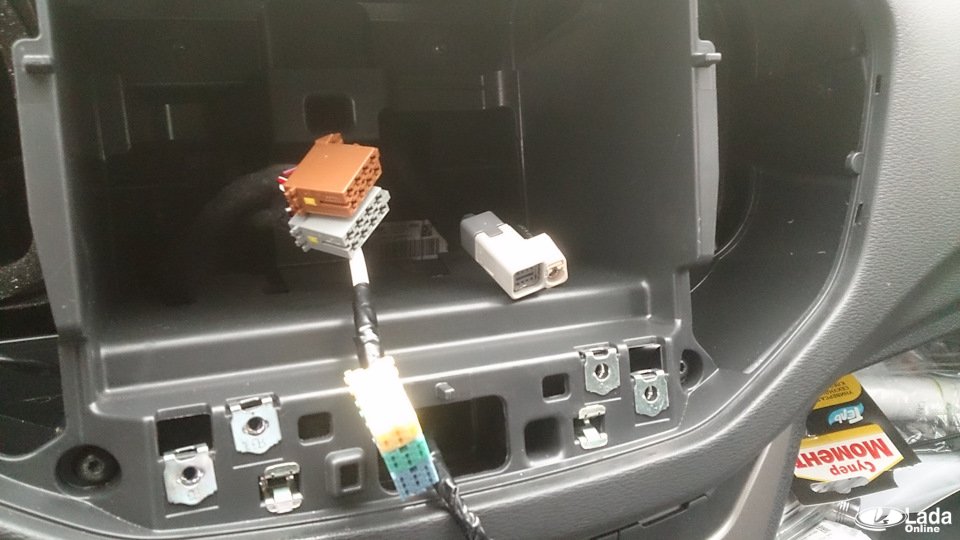

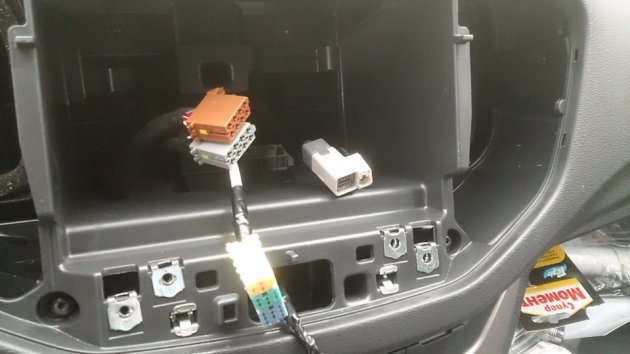

Для активации управления магнитолой или мультимедийной системой (правая панель кнопок) придется доработать конструкцию. В колодку (в которой уже есть провода для круиз-контроля) добавляем 5 проводов, а на другой конец одеваем колодку miniISO и вставляем в магнитолу (как ее снять).
Схемы подключения мультируля Весты (управление магнитолой):

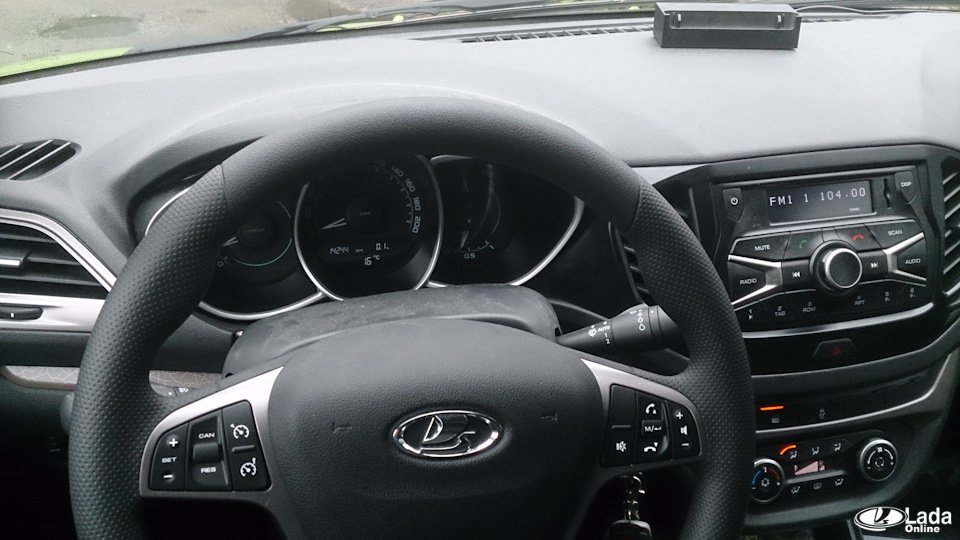

В результате при помощи кнопок на руле Весты можно будет управлять магнитолой, круиз-контролем и ограничителем скорости, также будет работать подсветка кнопок.
Единственное отличие от штатной реализации в том, что на комбинации приборов не будет индикации работы круиз-контроля. Для этого нужно ее прошить или активировать через ELM327. Кстати, во время теста панели обратите внимание на индикаторы круиз-контроля (значки в колодце спидометра около 140 и 160 км/ч), если они горят, значит прошивка подходящая.
Вот индикация круиз-контроля на Весте у которой мультируль идет с завода:
Схема подключения для Lada Vesta NG
Напомним, пакет опций «Мультимедиа» включает в себя не только наличие мультируля, но и камеры заднего вида. Как подключить камеру к мультимедийной системе мы рассматривали ранее. Кстати, другой способ доработать Весту - установить противотуманные фары.
Фото: бортовой журнал vlad21074
